包装产线用倾斜挡边式升降输送设备

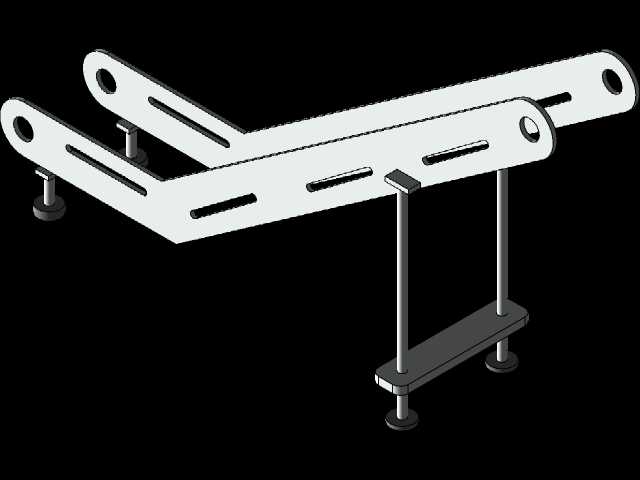

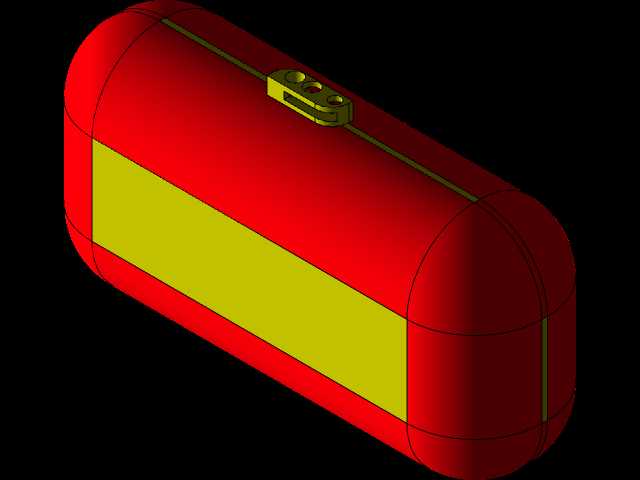

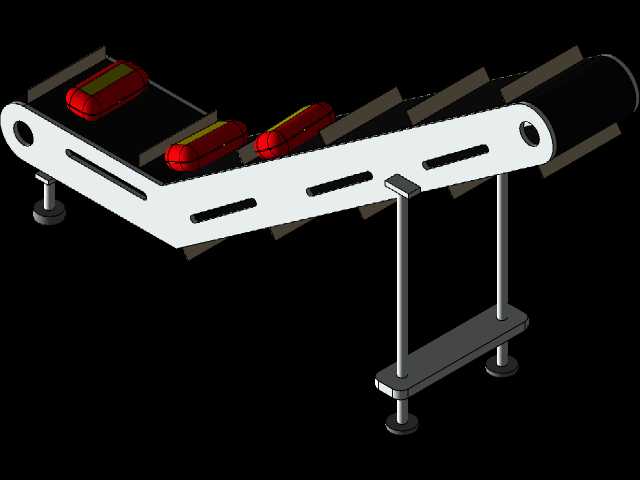

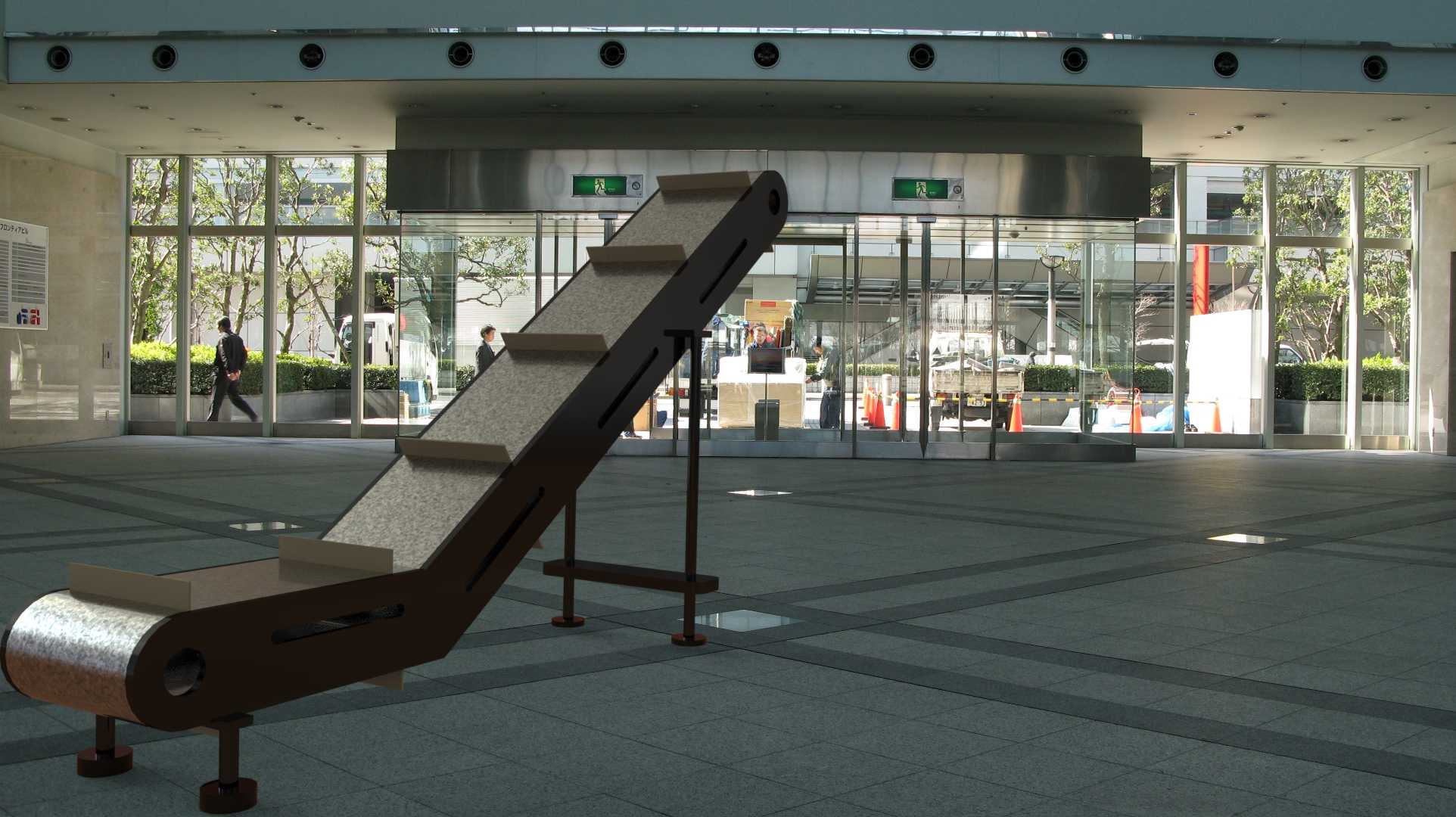

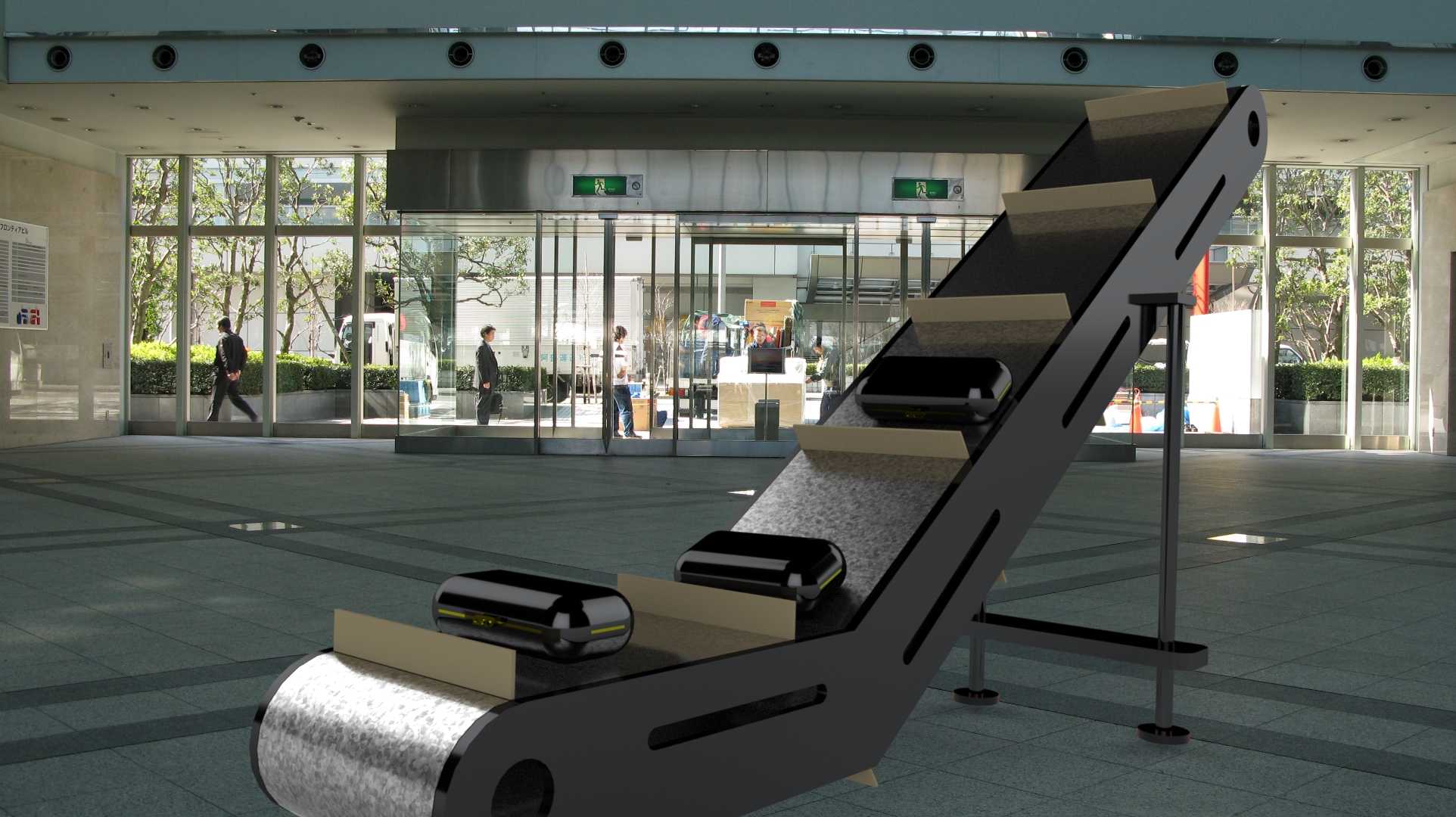

这款倾斜式带挡边的升降输送结构，在包装行业后端产线、机场航站楼行李处理系统中有着非常广泛的适配场景。日常生产里，不少包装工序需要将完成装盒、封箱的成品从低位包装工位输送到高位码垛平台，或是跨楼层衔接不同高度的产线节点，常规水平皮带机无法完成高差输送，斗式提升机又存在物料倾倒磕碰、小尺寸包装盒易卡滞的问题，这款带横向挡条的倾斜皮带结构刚好填补了这一应用空白。机场场景中，它可以适配值机柜台到行李分拣滑槽的高差输送，挡条能避免行李箱在倾斜段下滑，相比传统爬坡皮带，它的支撑腿采用可调节高度的脚杯结构，安装时可以根据现场实际地坪高度、上下游设备的对接高度调整整体倾斜角度与上端出料口高度，不需要额外加工过渡衔接件。从设计逻辑来看，主体框架采用折弯钣金拼焊结构，兼顾结构刚性与整体自重，皮带两侧加装的挡边结构能防止小尺寸物料从侧边滑落，等间距布置的横向挡条高度根据常见输送物料的尺寸做了适配，既不会因为挡条过高影响物料在出料端的顺利脱离，也不会因为挡条过低导致大倾角输送时物料下滑。驱动端布置在设备上端，能避免低位布置时物料碎屑、包装灰尘堆积在驱动辊轴承位置，降低日常维护的清理频次，尾部张紧结构采用螺杆调节式，调整皮带张紧度时不需要拆解主体护罩，现场运维人员可以直接在设备两侧操作。安装边界上，设备底部的两个支撑腿横向间距适配常规产线的通道宽度，不会占用过多车间通行空间，倾斜段的下方预留了足够的安全间隙，不会干涉地面布置的线缆桥架、气路管线，进料端的水平段长度可以根据上游出料口的位置做适配调整，不需要额外增加进料导料槽就能完成物料的平稳承接。实际运行过程中，皮带运行速度适配常规包装产线的输送节拍，不会因为速度过快导致物料在挡条间堆叠，也不会因为速度过慢影响整线产能，支撑腿中部加装的横向连接杆能提升整体框架的抗扭刚性，即使长时间满负载运行，也不会出现框架晃动、皮带跑偏的问题。针对不同的物料特性，挡条的间距还可以根据实际输送的包装盒尺寸、行李尺寸做灵活调整，不需要更换整条皮带，只需要调整挡条的固定位置就能适配不同规格的物料输送需求，设备整体的外轮廓没有突出的尖锐棱角，所有钣金拼接处都做了倒角处理，符合车间设备的安全防护要求，不需要额外加装安全护网就能满足常规生产场景的安全规范。
