手拧翼形螺栓螺母快拆紧固组件

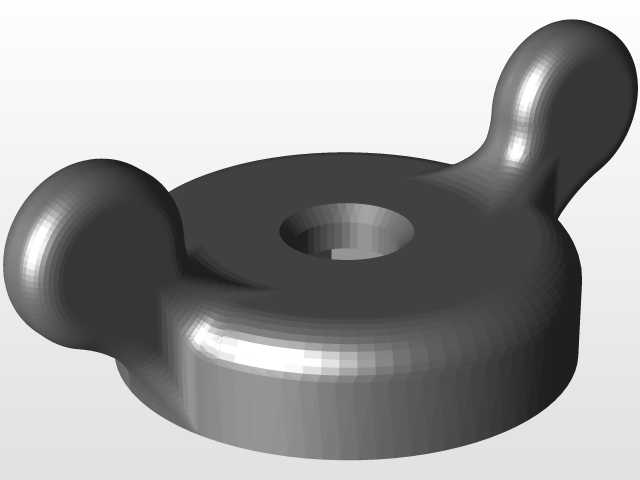

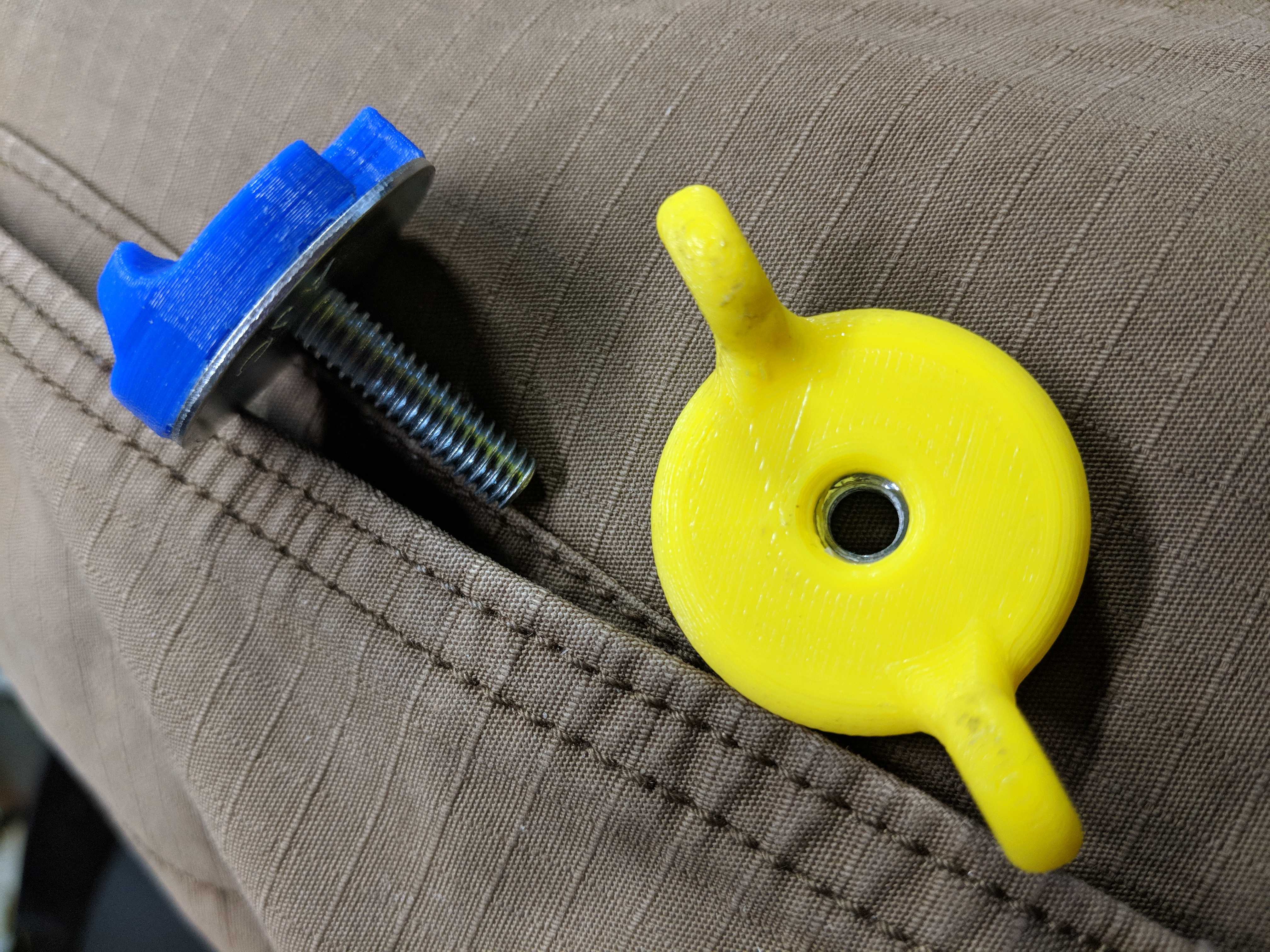

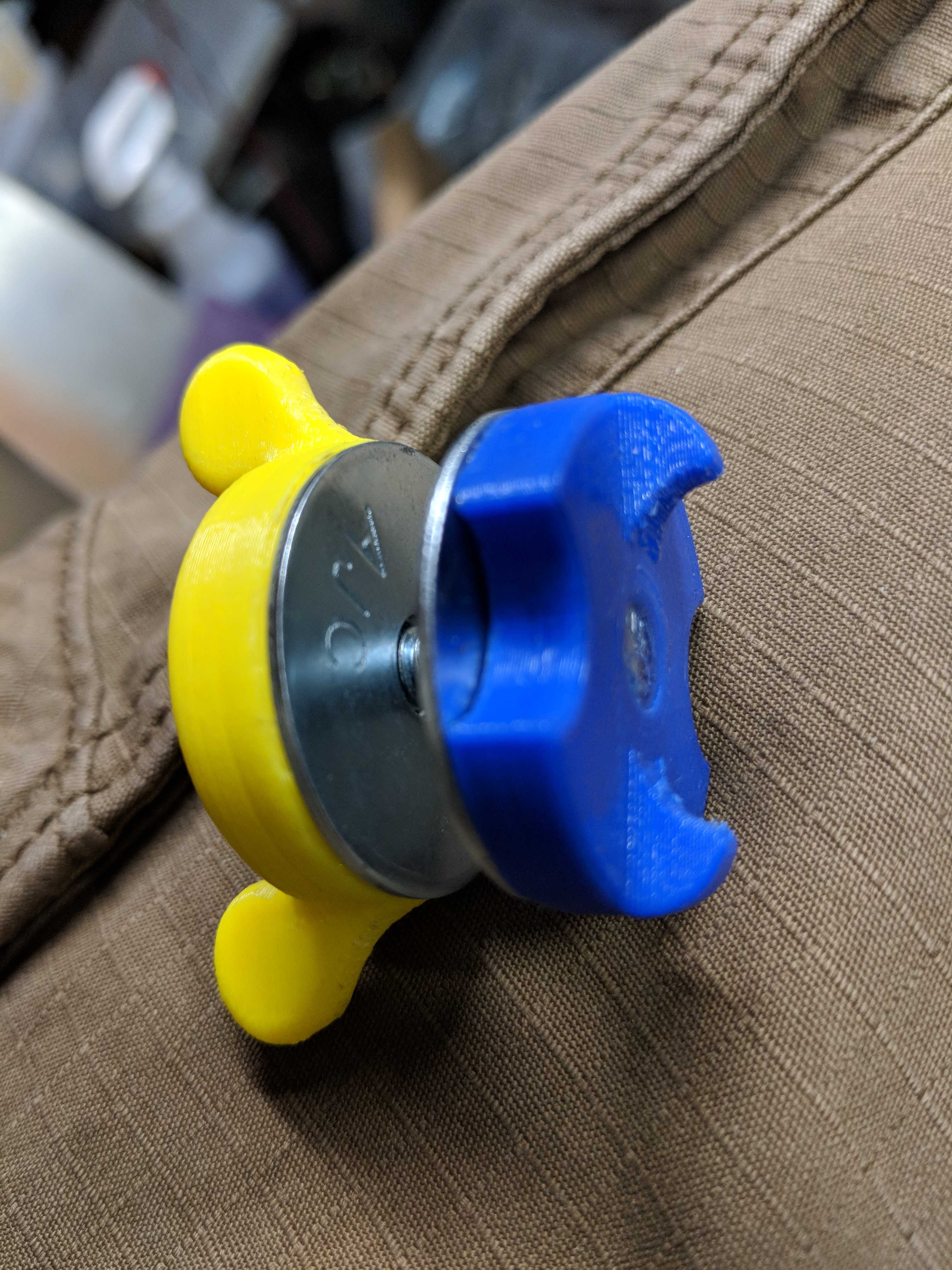

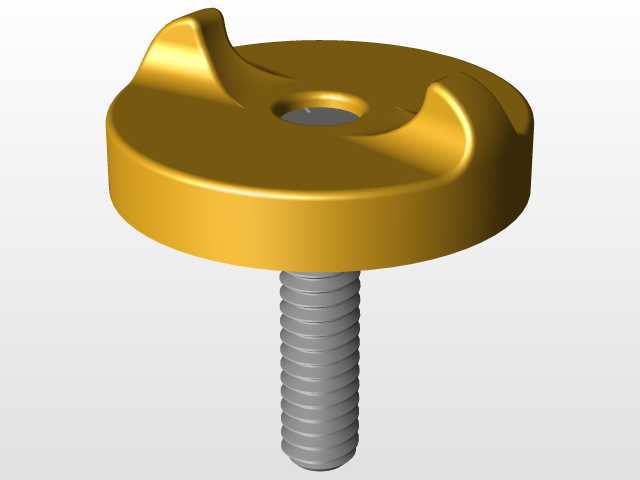

日常做非标治具、小型实验台架、户外便携装备的结构设计时，经常会遇到需要频繁拆装、且不能借助额外扳手工具的紧固场景，这类场景下普通外六角、内六角螺栓的操作局限性非常明显，一旦手边没有对应规格的扳手，哪怕是M4、M6这类小规格紧固件也很难完成锁紧或松脱操作，翼形结构的手拧紧固件就是专门针对这类无工具快拆需求开发的。这套翼形螺栓与螺母的设计，核心是在标准螺纹紧固件的基础上，在头部集成了对称分布的翼状施力结构，不需要借助任何外置工具，仅靠手指捏住两侧翼片施加扭矩，就能完成紧固件的锁紧与松脱，操作门槛极低，哪怕是没有机械装配经验的普通操作人员，也能快速完成装拆动作。从安装适配边界来看，这套紧固件的螺纹规格适配1/4英寸英制螺纹，同时兼容6mm厚度的板材安装场景，螺栓头部的翼片做了圆弧过渡处理，没有尖锐的棱角，即使用较大的手劲拧动，也不会划伤操作人员的手指，长期反复操作也不会产生明显的硌手感。螺母端的翼片做了加宽的圆盘式基座设计，和被连接件接触的端面带有内嵌的金属垫片，锁紧时垫片可以分散螺母对被连接件表面的压应力，避免在塑料、薄铝板、亚克力这类软质基材表面留下压痕，同时也能增大接触摩擦力，降低设备运行过程中因为振动导致的螺母松脱风险。在实际应用场景中，这类翼形紧固件的覆盖范围非常广，小型摄影器材的快装结构、户外露营装备的支架连接、3D打印机的耗材架固定、实验室小型测试台的试样装夹、电子设备的检修盖板固定，都能看到这类结构的身影。设计这类紧固件的时候，需要重点把控翼片的力臂长度，力臂过短会导致手拧时施加的扭矩不足，锁不紧容易松脱，力臂过长则会增大紧固件的整体外形尺寸，占用过多的安装空间，甚至会和周边的结构件产生运动干涉；同时翼片的厚度也要做针对性的优化，过薄的翼片在施加较大扭矩时容易产生弯曲变形，反复受力后甚至会出现断裂，过厚则会增加不必要的材料成本，也会让整体结构显得笨重。这套组件的螺栓和螺母采用了分体式设计，可以根据实际的连接厚度灵活搭配使用，不需要额外定制特定长度的紧固件，适配性更强，不管是单层薄板的固定，还是多层叠合构件的连接，只要在螺栓的有效螺纹长度范围内，都能可靠锁紧。和市面上常见的小型蝶形螺母相比，这套翼形结构的施力面积更大，手拧时的受力更均匀，即便是戴着手套操作，也能稳稳捏住翼片施加足够的锁紧扭矩，不会出现打滑的情况，在一些需要戴防护手套作业的生产装配场景下，这种大翼面的设计比小型蝶形紧固件的操作便利性要高很多。
