西门子坍落度测试自动化装置结构设计

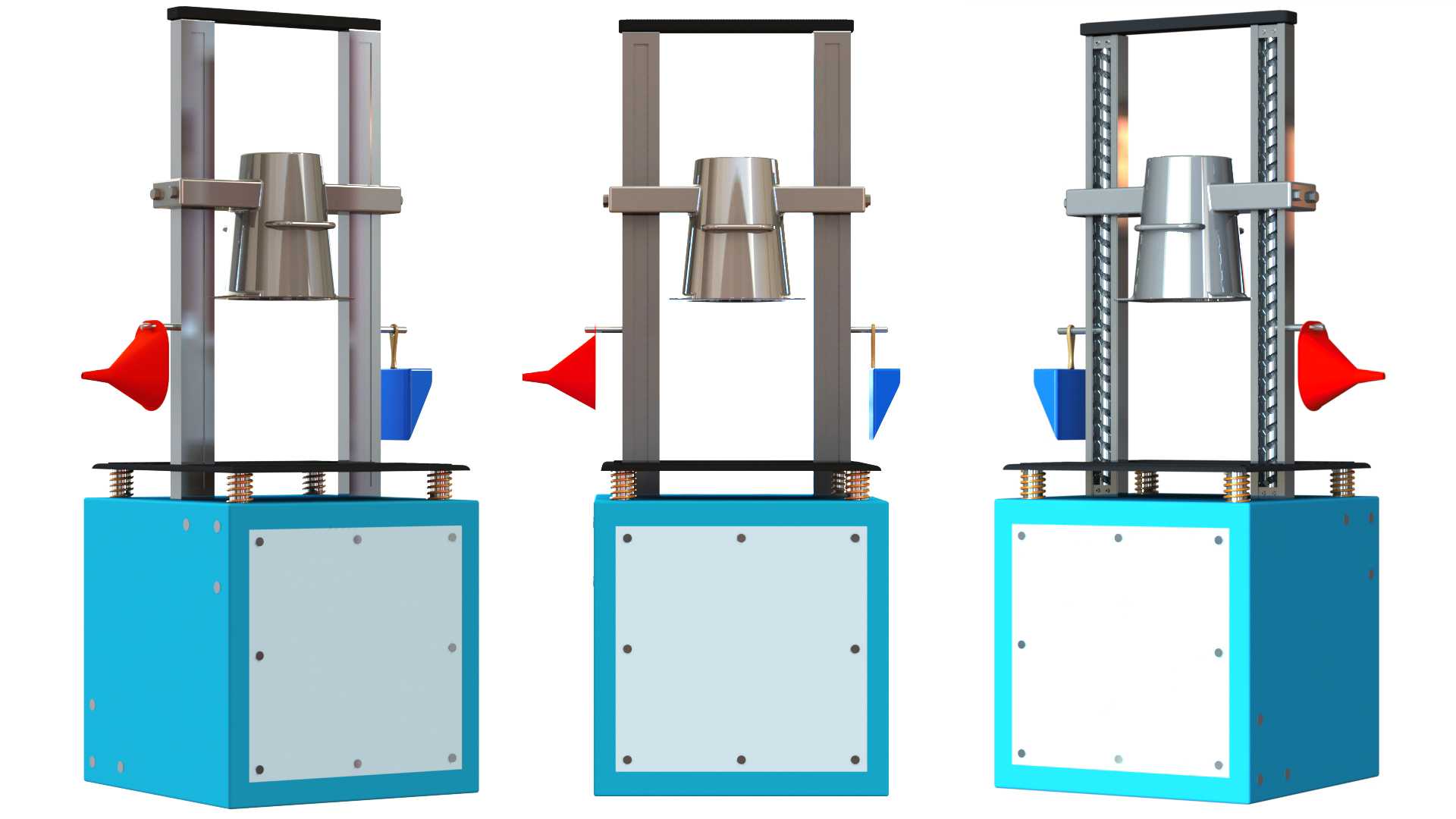

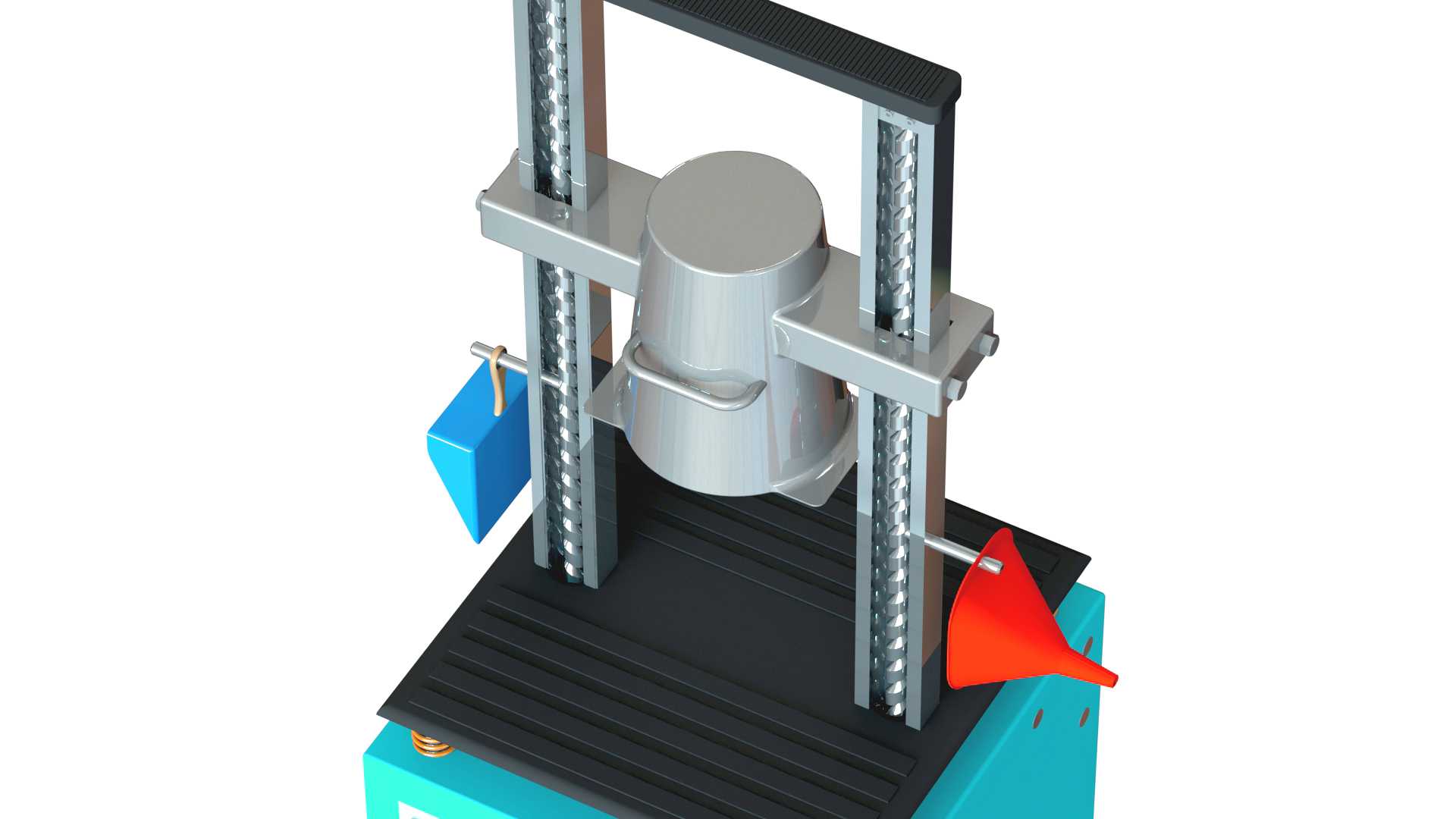

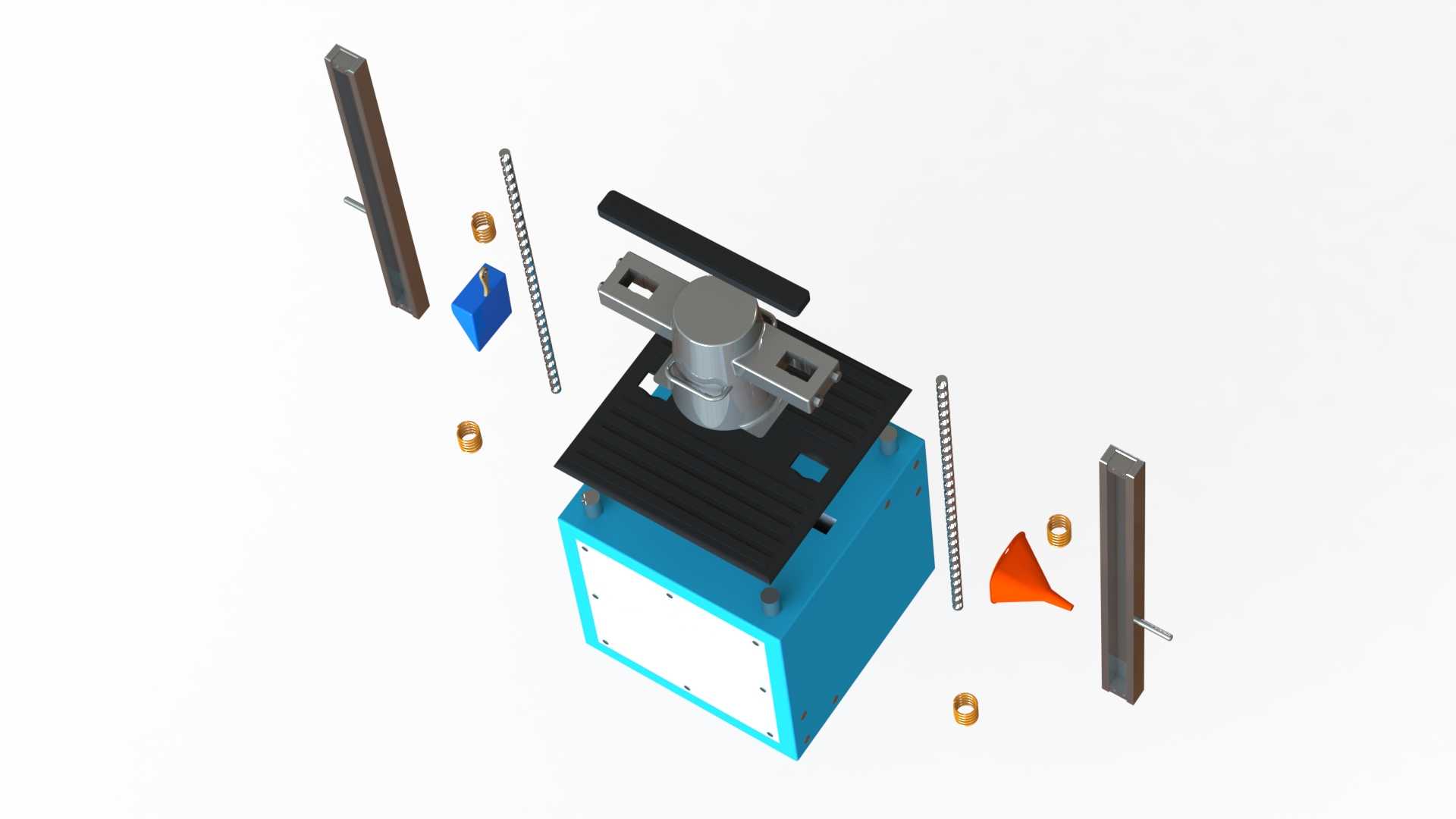

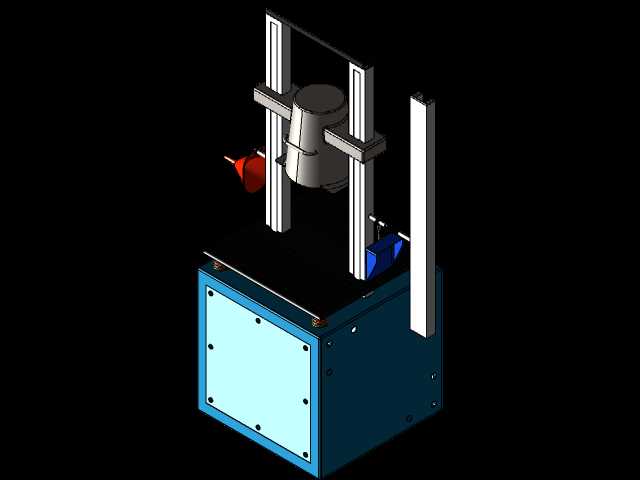

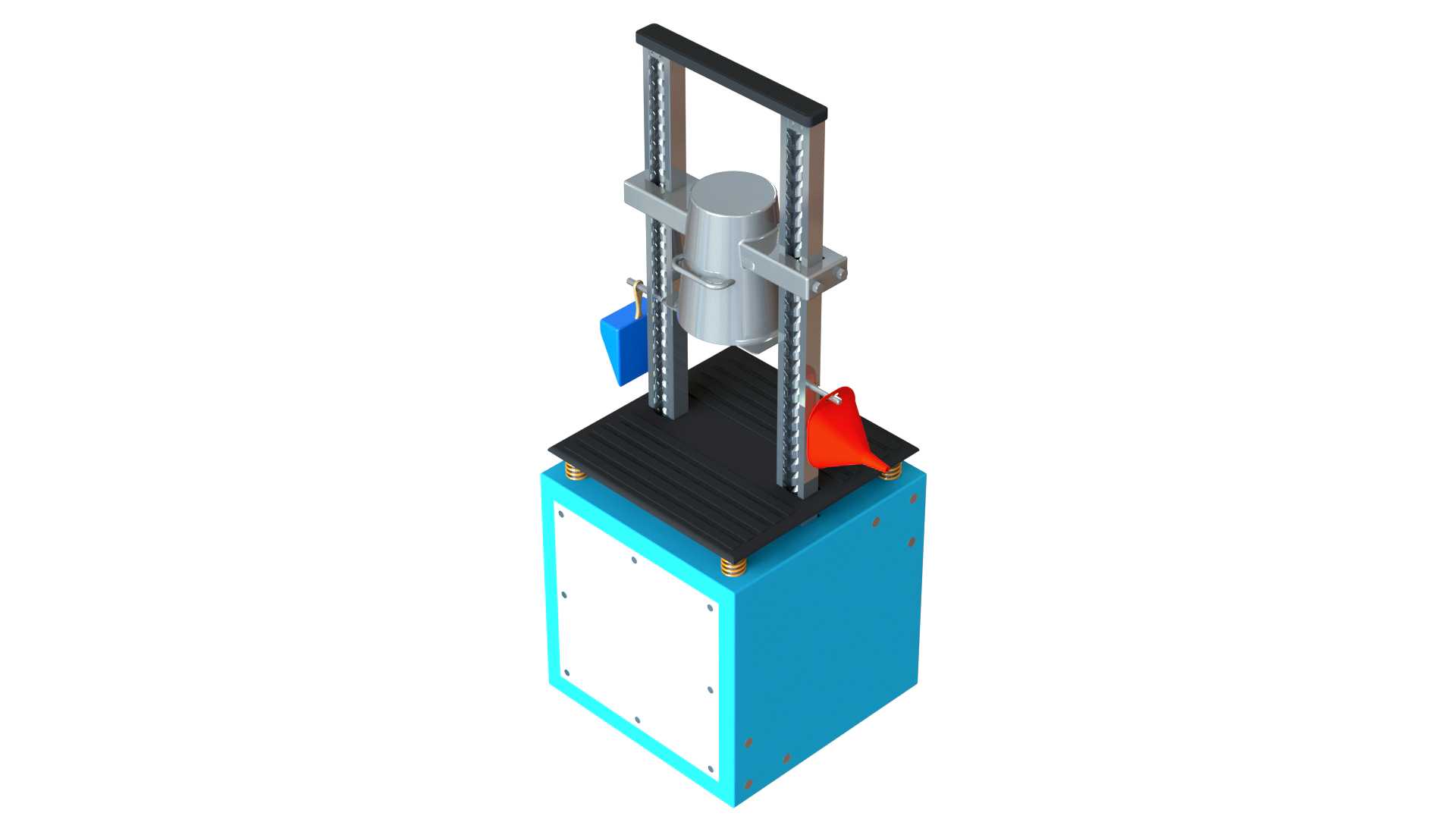

这套自动化坍落度测试装置，主要面向商品混凝土搅拌站、建筑工程质量检测实验室、预制构件生产厂区的混凝土和易性检测场景，替代传统人工手持坍落度筒、插捣、刮平、提筒、测量的全流程人工作业，解决人工操作过程中提筒垂直度偏差、插捣力度不均、测量读数误差大、试验数据可追溯性差的实际痛点。从结构设计逻辑来看，整体采用双立柱立式龙门框架作为承载主体，两根线性导轨对称布置在工作台两侧，搭配带自锁功能的升降滑座，既保证坍落度筒升降过程的同轴度，也能在装料、插捣工位提供足够的刚性支撑，避免作业过程中框架晃动影响试验精度。工作台面采用防滑耐磨的花纹钢板设计，预留了混凝土试样承接、废料收集的导流结构，测试完成后残留的混凝土料可通过侧边导流槽直接排入收集料斗，减少现场清理工作量。装置的执行端集成了坍落度筒自动夹持机构、标准化插捣组件、料面刮平模组以及非接触式测量单元，夹持机构采用快拆式设计，可适配标准规格的坍落度筒装夹，夹持力可调，既保证装夹稳固，也不会因夹持力过大导致筒体变形影响装料容积。插捣组件按照标准试验要求设定行程与频次，插捣棒的直径、端部圆弧度完全符合试验规范，每层装料后的插捣深度、插捣点位分布均通过结构限位保证一致性，消除人工插捣的操作差异。提筒环节通过升降滑座的匀速驱动实现垂直提升，提升速度控制在标准要求的区间内，全程无横向晃动，避免提筒过程中触碰混凝土试样导致坍落形态失真。设备的安装边界充分考虑实验室与搅拌站现场的布置需求，整体占地面积不足两平方米，底部设置可调式支撑脚，可适应不平整的地面安装，无需额外浇筑设备基础，接通电源与气源即可投入使用，侧边预留的电气安装位可兼容西门子PLC控制模块的安装，方便后续对接试验室数据管理系统，实现试验数据自动上传、结果自动判定、报告自动生成的全流程数字化管理。考虑到混凝土试验现场的多尘、易沾污工况，所有导向部件均加装了防尘护套，驱动元件选用防护等级适配工业现场的型号，外露结构件做了防锈防腐处理，日常维护仅需定期清理导轨护套表面积尘、检查夹持机构的磨损情况即可，大幅降低现场运维的工作量。
