渐开线螺旋锥齿轮啮合结构三维设计

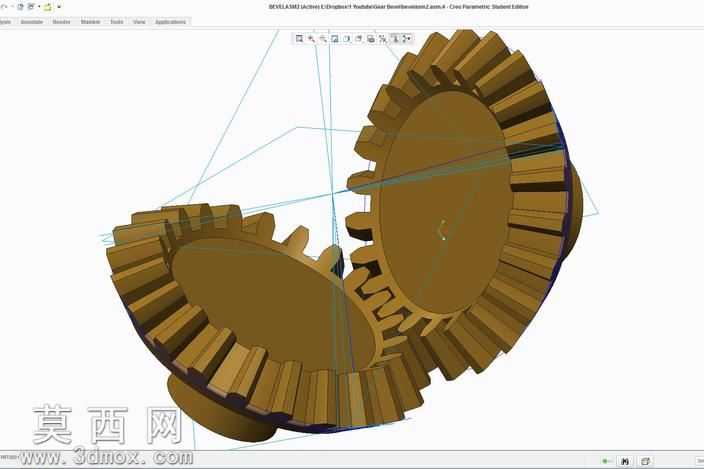

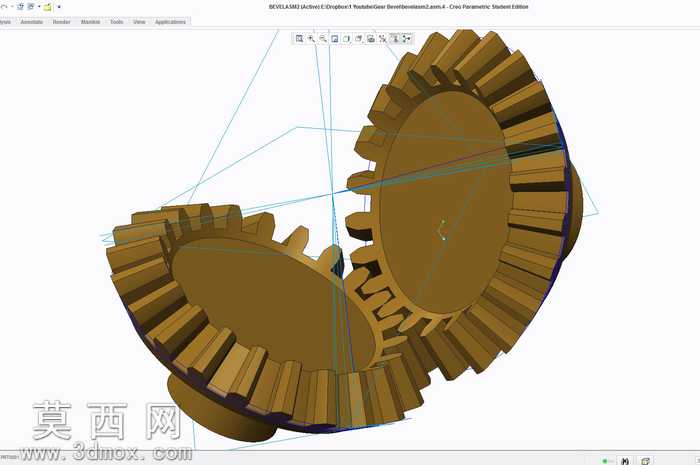

本作品为成对啮合的渐开线螺旋锥齿轮三维建模成果，建模过程严格遵循渐开线齿廓的生成原理，先通过参数化定义齿轮的模数、齿数、压力角、螺旋角、分锥角等核心设计参数，绘制出精准的渐开线齿廓基准曲线，再结合锥齿轮的背锥展开原理，完成单个轮齿的齿形构建，通过圆周阵列操作生成完整的锥齿轮轮齿结构，随后对轮坯、轮毂、安装定位面等结构进行细化建模，保证齿轮的安装基准、啮合基准完全符合机械传动设计规范。建模过程中对齿面的螺旋走向进行了精准控制，确保一对锥齿轮装配后齿面能够实现线接触啮合，齿侧间隙控制在合理的传动公差范围内，避免出现传动卡滞或间隙过大导致的传动冲击问题。材质渲染上采用了工业常用的合金结构钢质感，对齿面进行了细微的金属磨砂质感处理，还原真实齿轮加工后的表面状态，轮毂部分保留了机加工后的平整金属光泽，同时通过装配约束将两个锥齿轮按照正交传动的安装位置进行定位，添加了啮合参考线直观展示两齿轮的轴线夹角、啮合接触位置，清晰呈现螺旋锥齿轮的空间传动关系。设计过程中重点考量了螺旋锥齿轮的传动特性，相较于直齿锥齿轮，螺旋齿的设计能够提升齿轮啮合的重合度，让传动过程更加平稳，降低传动过程中的噪音与冲击载荷，可用于相交轴之间的运动与动力传递场景，建模完成后对齿根过渡圆角、轮齿厚度等结构进行了校验，保证轮齿的结构强度满足传动受力要求，整体模型结构完整，参数逻辑清晰，可用于机械传动结构的教学演示、设备传动方案的虚拟装配验证以及相关零部件的设计参考，能够直观展现渐开线螺旋锥齿轮的结构特点与啮合原理。
