在建模块化热处理生产线整体布局设计

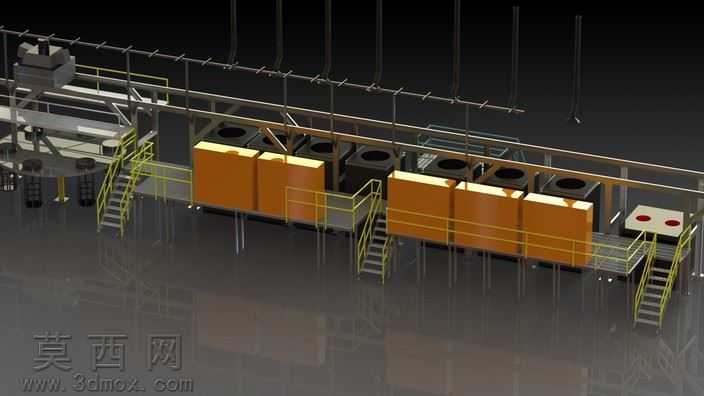

本作品为处于建造阶段的热处理扩张生产线三维建模成果，整体采用模块化布局思路，依托三维软件完成全场景1:1比例建模，完整还原产线搭建阶段的结构状态。建模过程中首先对产线整体动线进行规划，按照热处理工序的流转逻辑排布多组处理槽体单元，槽体采用统一的橙色调哑光金属材质，还原工业设备的真实漆面质感，槽体顶部预留工件吊装的开口结构，匹配上方悬挂输送系统的运行路径。产线配套的操作与检修平台采用防滑花纹钢板材质建模，搭配明黄色的安全护栏与斜向钢梯，梯步做防滑纹理处理，护栏的竖杆、横杆间距严格按照工业安全规范设置，平台支撑腿采用方钢结构，精准还原现场安装的支撑点位。上方的悬挂输送轨道采用工字钢截面建模，搭配悬挂吊具组件，轨道沿产线走向全程铺设，覆盖所有处理工位，满足工件在各工序间的自动流转需求。建模时对产线端部的辅助操作工位做了细化处理，包含带定位孔的操作台面、控制组件安装位，预留后续电气元件的装配空间。场景渲染采用工业厂房内的弱环境光搭配局部重点照明，突出设备的结构层次与材质差异，金属构件的反光、漆面的漫反射效果都做了参数调试，让整体场景更贴近真实在建车间的视觉效果。设计过程中充分考虑产线后续的扩张需求，各槽体单元采用独立模块化结构，可根据产能需求增减工位数量，检修平台与输送轨道也预留了延伸接口，方便后续产线扩容改造，同时对操作空间、检修通道的宽度做了合理规划，保障人员操作与设备维护的通行空间，整体模型完整呈现了热处理生产线在建阶段的结构特征与布局逻辑，可为产线搭建、方案评审提供直观的三维可视化参考。
