立式路边自动停车计费出票装置结构设计

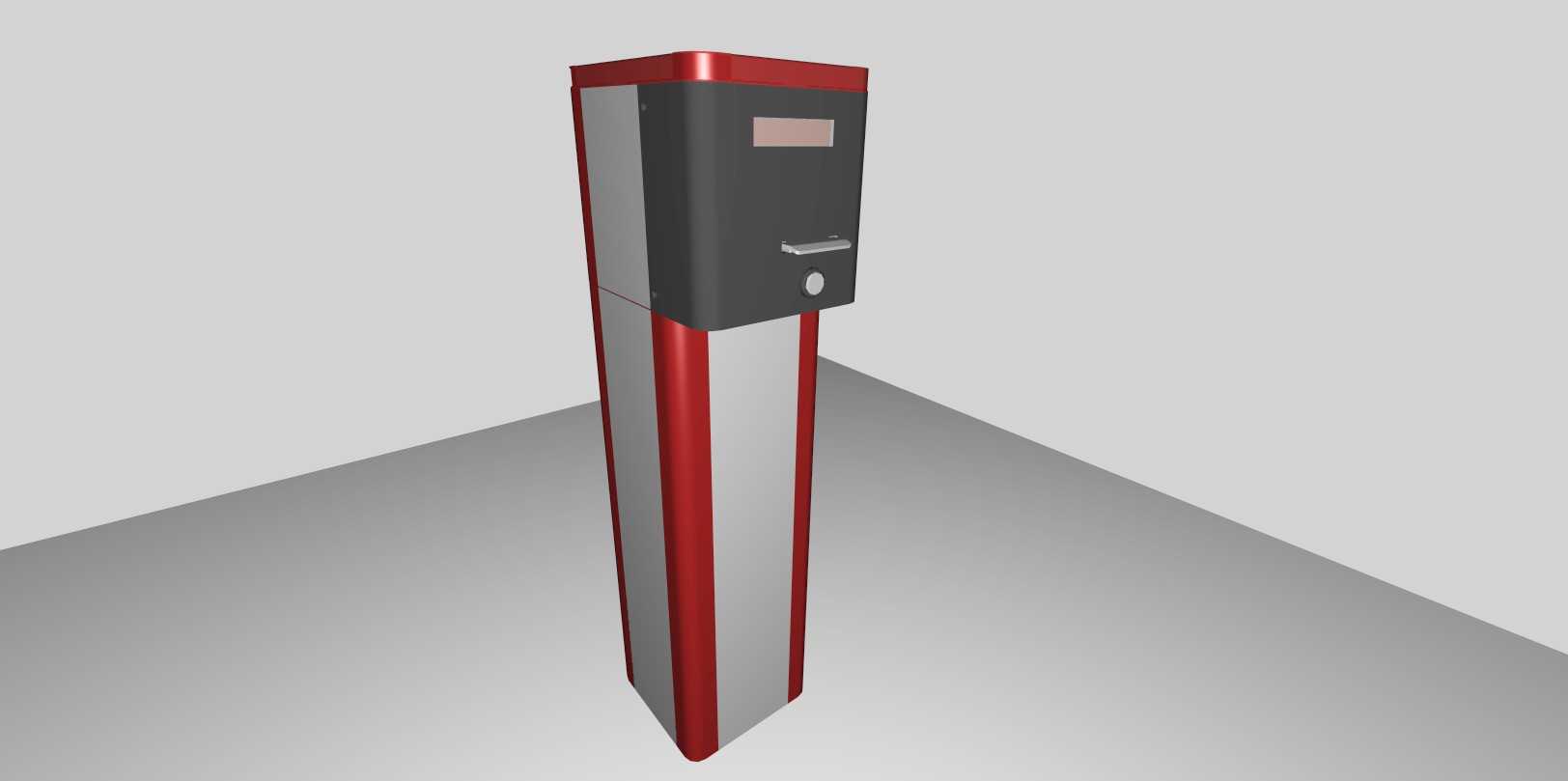

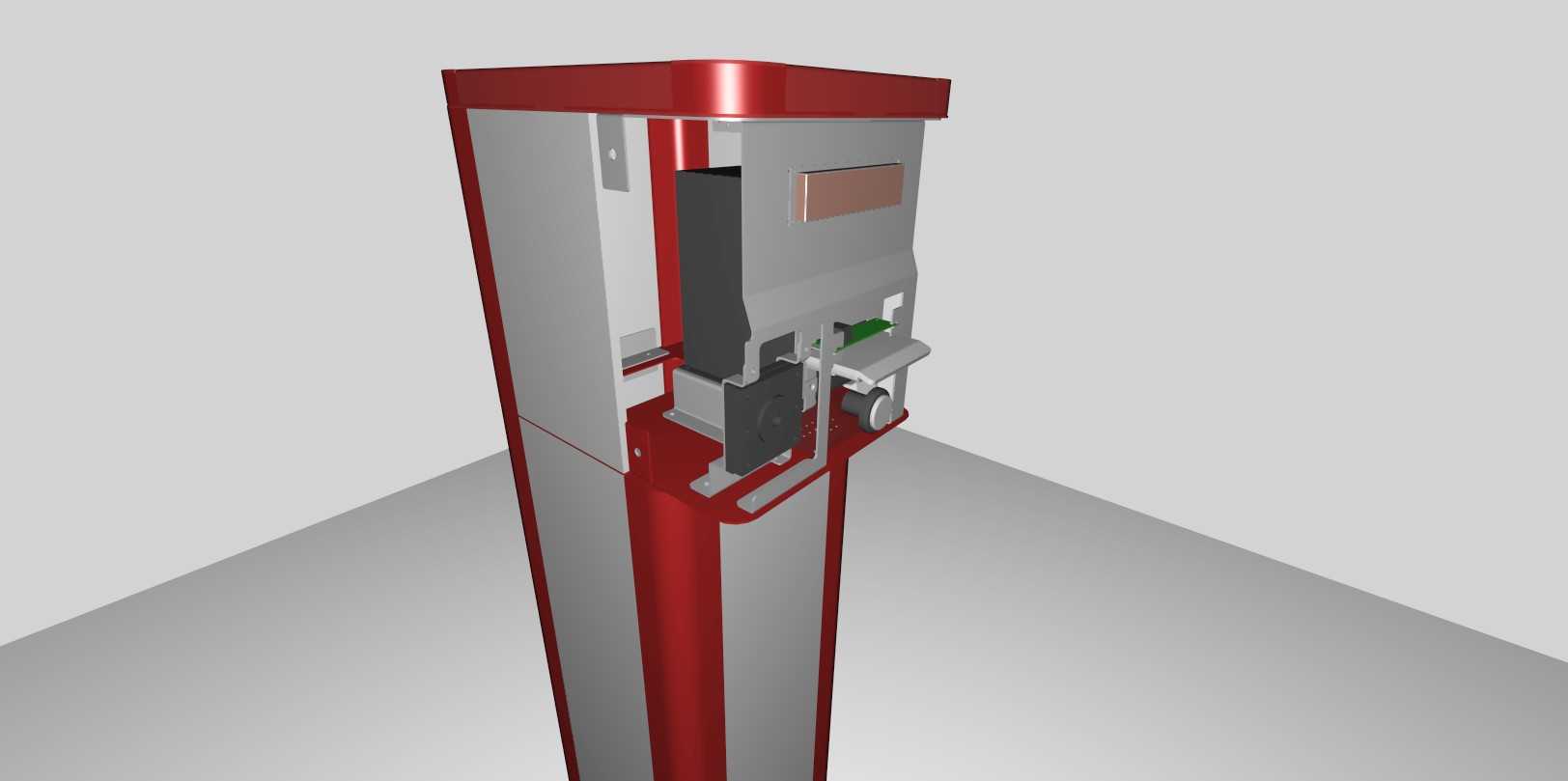

这款立式停车计费出票装置，主要适配城市道路路侧占道停车场景、地面露天公共停车场的出入口或车位旁布设需求，日常使用中承担停车时长记录、费用核算、缴费凭证打印输出的核心功能，可替代传统人工值守的计费开票环节，降低停车场运营的人力投入，同时规避人工计费容易出现的时长核算偏差、票据漏开等问题。从结构设计逻辑来看，整体采用立柱式落地安装形态，主体支撑结构为矩形截面立式立柱，外壳采用金属板材弯折拼接成型，顶部做了带斜度的封边设计，可在户外露天使用时引导雨水沿侧边滑落，避免积水渗入设备内部的电气元件仓。设备上部的功能仓采用分层布局，最外侧预留了票据出口与状态显示区域，内部依次排布热敏打印模组、控制电路板、接线端子排，靠近仓门的位置设置了独立的维护锁具，运维人员打开仓门即可直接更换打印纸卷、检修线路，无需拆解整体外壳，大幅降低日常运维的操作难度。功能仓下方设置了走线空腔，所有供电与通讯线路可从立柱内部空腔走线，从底部安装法兰处引出接入预埋管线，避免线路外露带来的老化、破损风险。安装边界方面，设备底部采用法兰盘膨胀螺栓固定的安装方式，安装时需保证设备安装面与地面垂直，倾斜角度不超过2度，避免内部打印模组因倾斜出现卡纸故障；设备正面操作区域距离地面的高度适配普通成年人站立操作的视线与伸手高度，无需弯腰或抬手过高即可完成取票、查看计费信息的操作。设备侧面预留了扩展安装位，可根据实际使用需求加装扫码支付模块、语音提示模组，无需对原有主体结构做大幅改动即可完成功能升级。结构设计中充分考虑了户外使用的防护需求，仓门拼接处做了折边挡水结构，配合密封胶条可阻挡日常雨水飞溅与扬尘进入仓内，内部元件安装位预留了足够的散热间隙，保证夏季高温环境下设备连续运行时不会出现过热宕机的问题。立柱下部为封闭结构，无外露的可拆卸部件，可避免非运维人员随意拆解设备，提升公共场景下使用的安全性。
