铝片拼装埃菲尔铁塔仿真结构模型

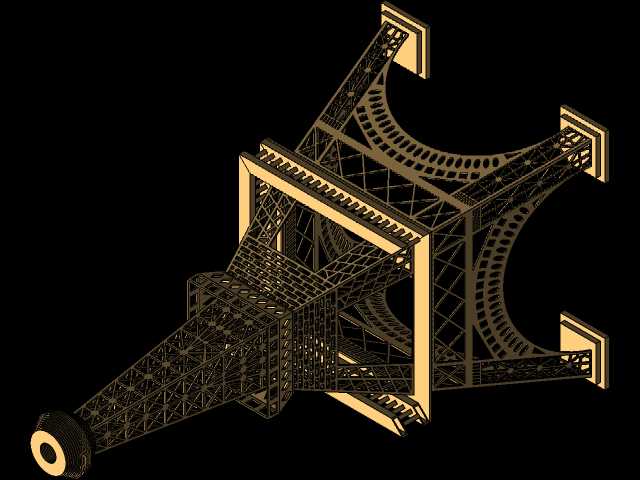

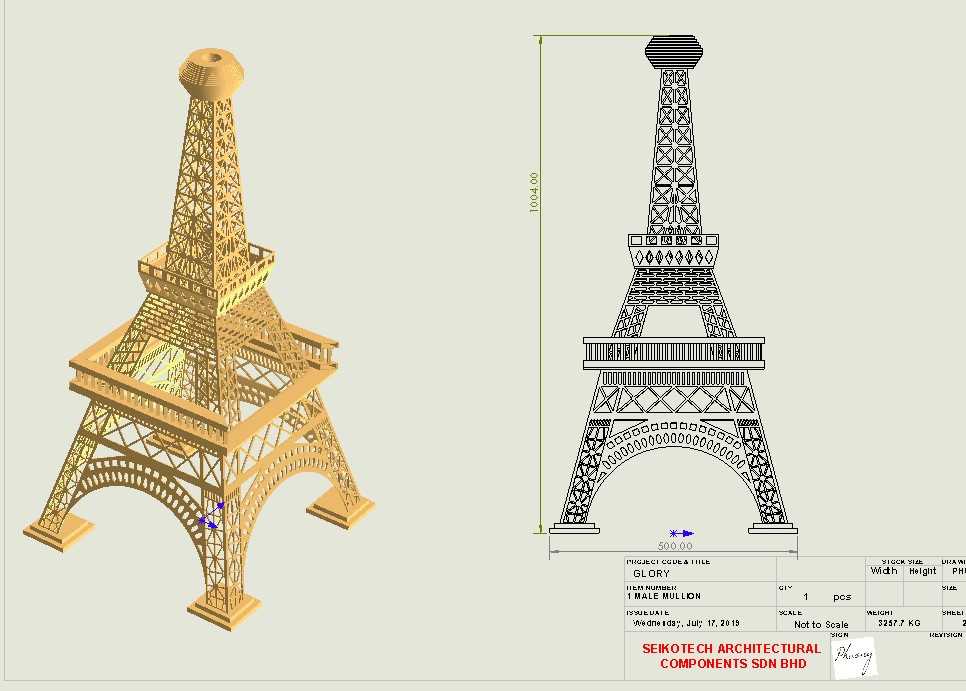

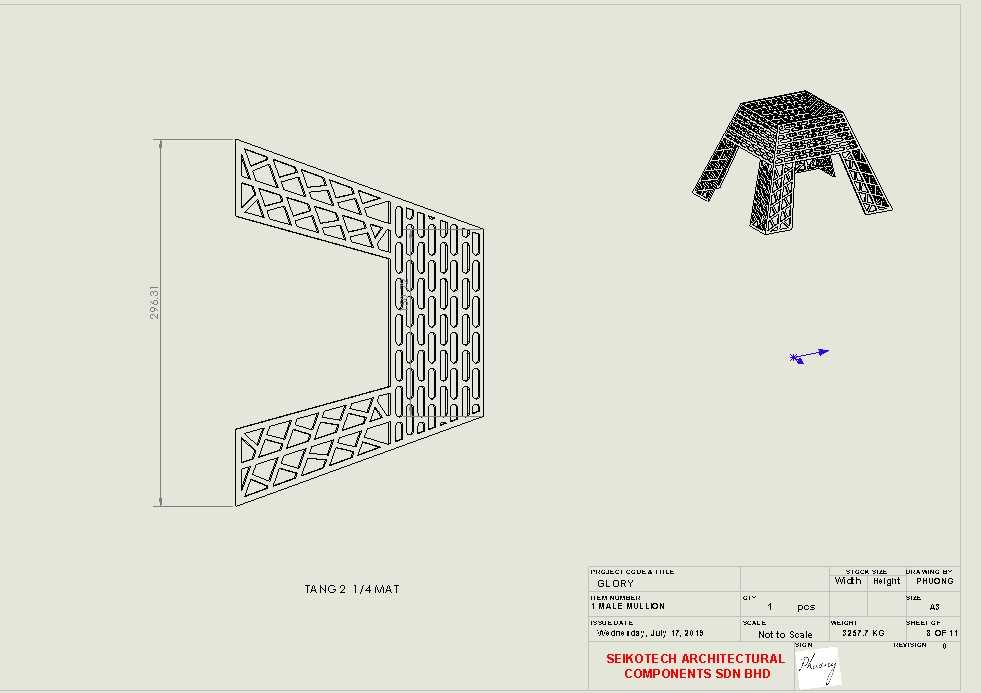

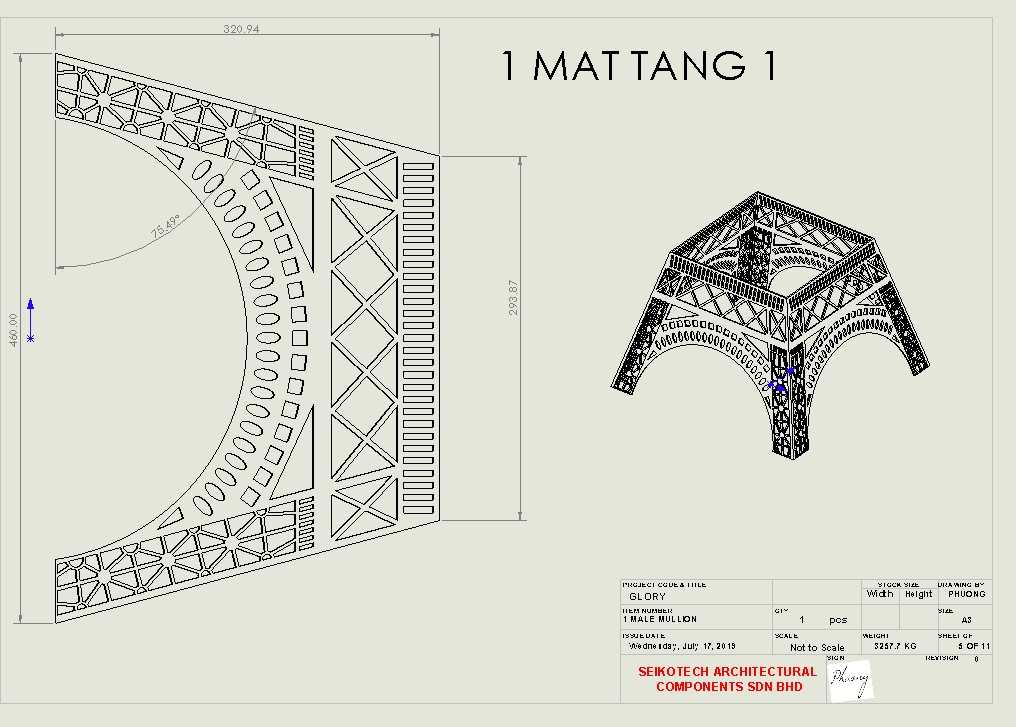

这款埃菲尔铁塔结构模型采用3mm厚度铝片作为核心制作材料，整体还原了真实埃菲尔铁塔的桁架式镂空受力结构，可作为建筑结构教学演示用具、工业风场景陈列摆件、机械结构拼装练习载体使用。从结构设计逻辑来看，模型完全复刻了原塔的受力传递路径，底部四个向外延展的支脚承担整体竖向载荷，支脚处的弧形拱架既还原了原塔的装饰性结构，也承担着分散支脚应力、避免底部结构形变的作用，中层与上层的桁架网格采用渐变密度设计，越靠近塔顶位置网格尺寸越小，匹配整体收分的外形轮廓，同时保证不同高度段的结构刚度匹配，避免上层结构过重导致底部失稳。模型的安装边界需要重点关注，底部四个支脚的定位尺寸需要严格匹配图纸标注的跨距，支脚底面需要保持在同一水平面上，避免放置时出现倾斜晃动，整体竖向高度方向的尺寸公差控制在0.2mm以内，保证各层平台、顶部结构的同轴度，拼装时铝片之间的连接采用卡槽定位加粘接固定的方式，不需要额外焊接工序，拼装过程中可直观理解空间桁架结构的受力特点。在实际应用场景中，这类等比例缩小的建筑结构模型，既可以用于机械类专业的空间结构建模练习，帮助建模人员掌握复杂空间桁架的建模思路，理解曲面收分结构的尺寸标注逻辑，也可以放置于工业设计展厅、机械主题工作室作为陈列展品，还能作为拼装类教学道具，让学习者直观认识镂空桁架结构在减重同时保证结构强度的设计优势。设计过程中针对铝片材料的加工特性做了适配调整，所有铝片裁切边都做了圆角处理，避免拼装时划伤手部，各拼接卡槽的间隙控制在0.1mm，既保证拼装时的顺畅度，也能避免拼接后出现松动错位，塔身上的细节纹理完全匹配原塔的结构排布，包括每层平台的围栏结构、顶部的天线基座都做了等比例还原，没有做过度简化处理，能够完整呈现原塔的结构特征。
