液压旋转夹持执行机构剖面结构设计

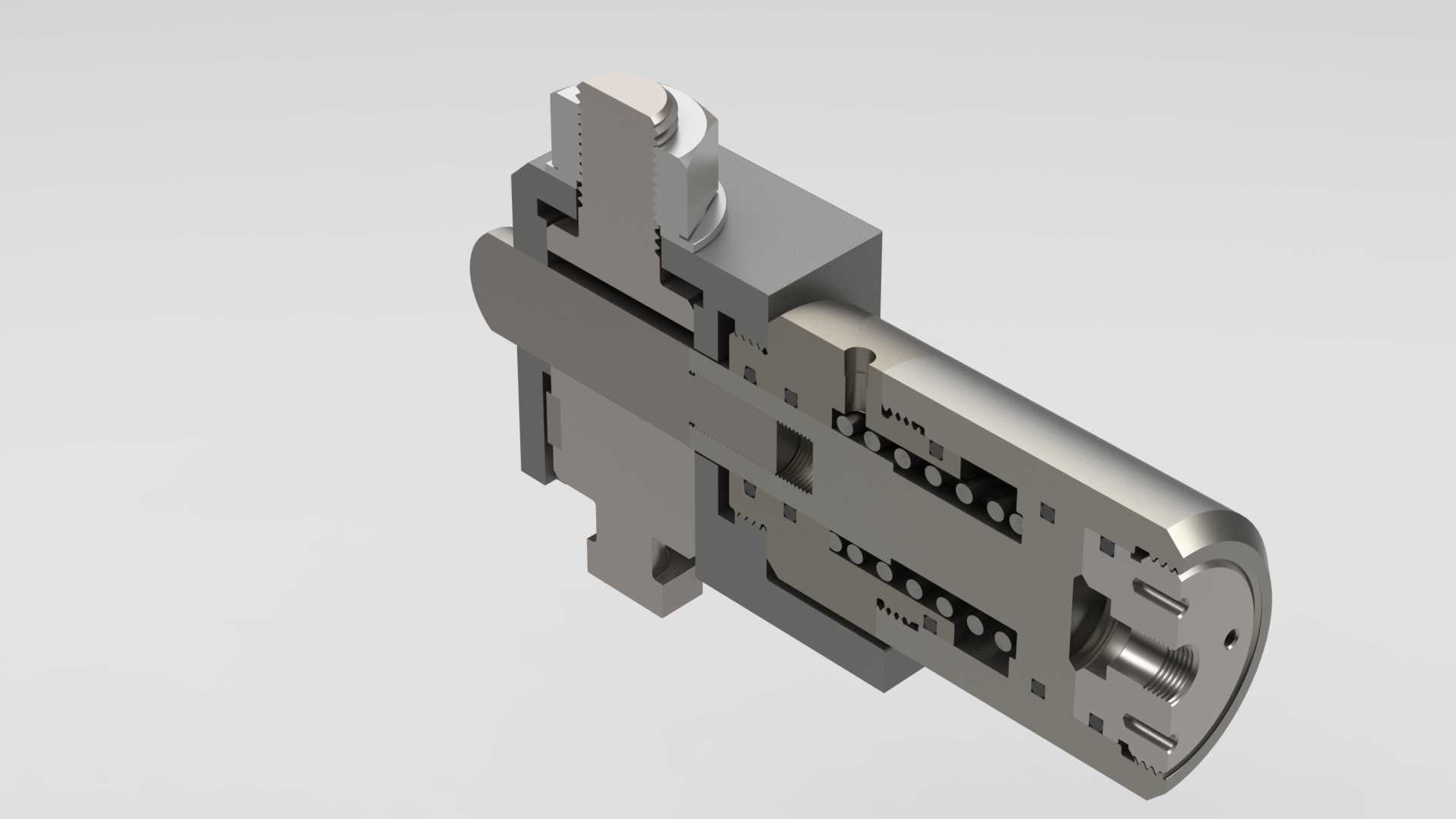

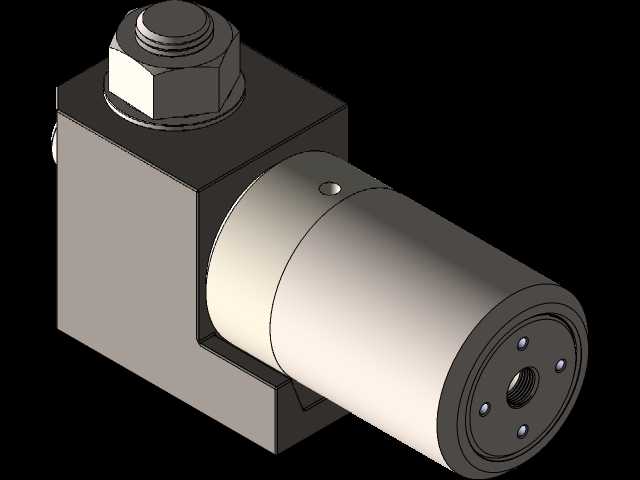

这款液压驱动的旋转夹持执行件，常配套在多工位组合机床、自动化回转加工单元里，承担工序间工件的夹持与角度转位动作，相比气动夹持方案，它的输出扭矩更稳定，在重切削工况下也能保持足够的夹持刚性，不会因为切削负载波动出现工件松脱的问题。从剖面结构能看到，内部的油路采用了轴向通油设计，旋转状态下也能持续为夹持腔供给压力油，避免了外接软管随部件回转出现的缠绕、磨损问题，适配连续回转的加工节拍需求。夹持力的输出通过内置的阶梯活塞实现，压力油作用在活塞不同直径的承压面上，能在相同供油压力下获得更大的轴向推力，再通过端部的斜楔结构把轴向力转化为卡爪的径向夹持力，夹持行程的控制通过活塞端部的限位台阶实现，不需要额外加装行程开关就能保证夹持行程的一致性，适合批量加工场景下的重复定位需求。内部的复位采用了阵列布置的圆柱螺旋弹簧，弹簧沿活塞周向均匀排布，保证活塞复位时受力均匀，不会出现偏磨导致的卡滞问题，弹簧的预压缩量经过匹配设计，在失压状态下也能提供足够的预紧力，避免工件因为突发油压掉落引发安全事故。密封结构上，活塞与缸体之间采用了格莱圈加O型圈的组合密封形式，既可以耐受旋转过程中的相对运动磨损，也能保证高压油腔的密封性能，减少内泄导致的压力损失。安装边界上，主体采用方形安装法兰结构，法兰上的安装孔位按照标准液压夹具的安装间距设计，可以直接固定在机床的转塔或者回转工作台上，不需要额外加工过渡连接板，轴向的总长度控制在紧凑范围内，不会过多占用加工区域的操作空间，适配中小型加工中心的内部安装空间。端部的夹持接口采用标准的卡爪连接槽，可以根据不同的工件外形更换对应的卡爪，不需要拆解主体结构就能快速切换夹持规格，适配多品种小批量的柔性加工需求。内部的油道孔做了去毛刺处理，避免液压油中的杂质卡在密封面导致密封失效，所有运动副的配合面都设计了合理的公差带，既保证运动的顺畅性，也能控制液压油的泄漏量在允许范围内。
