两端90度弯接带压液体输送软管

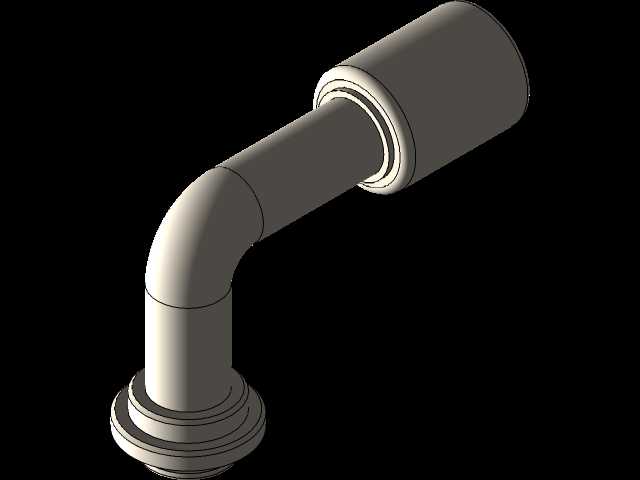

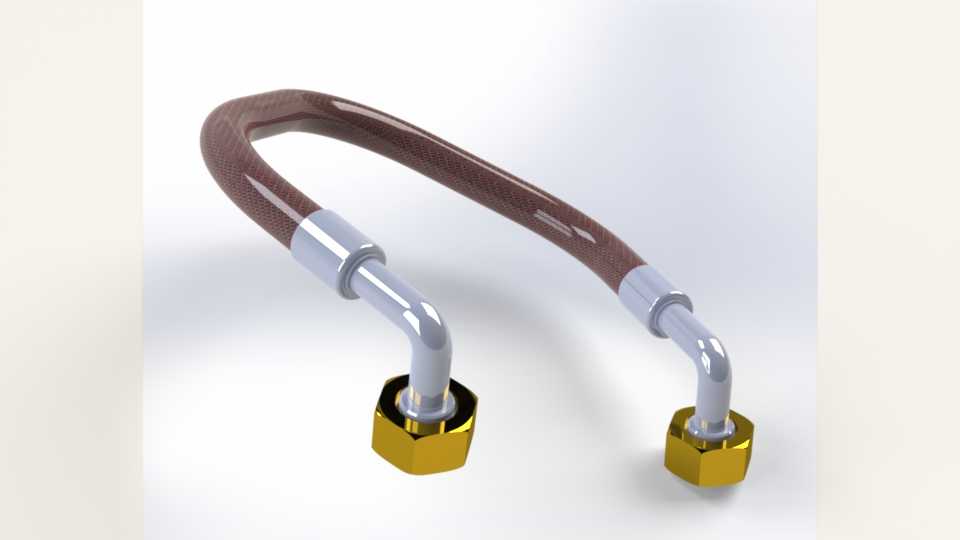

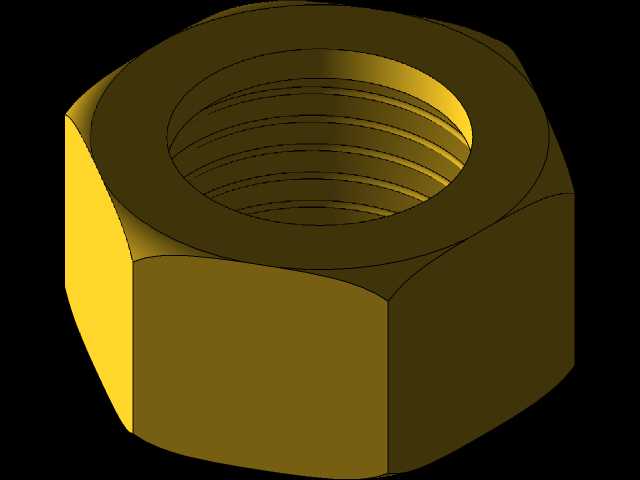

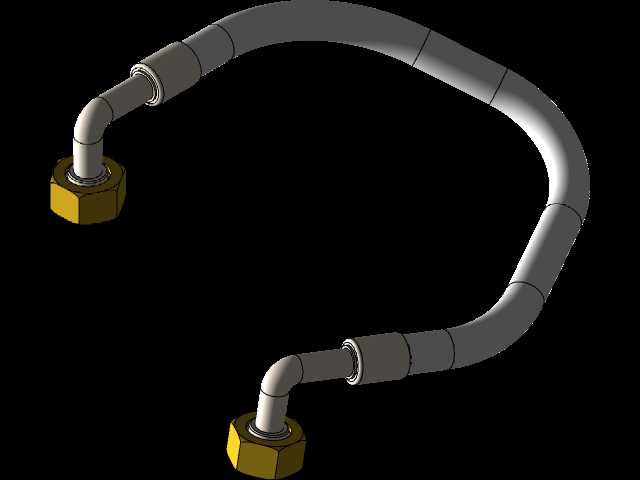

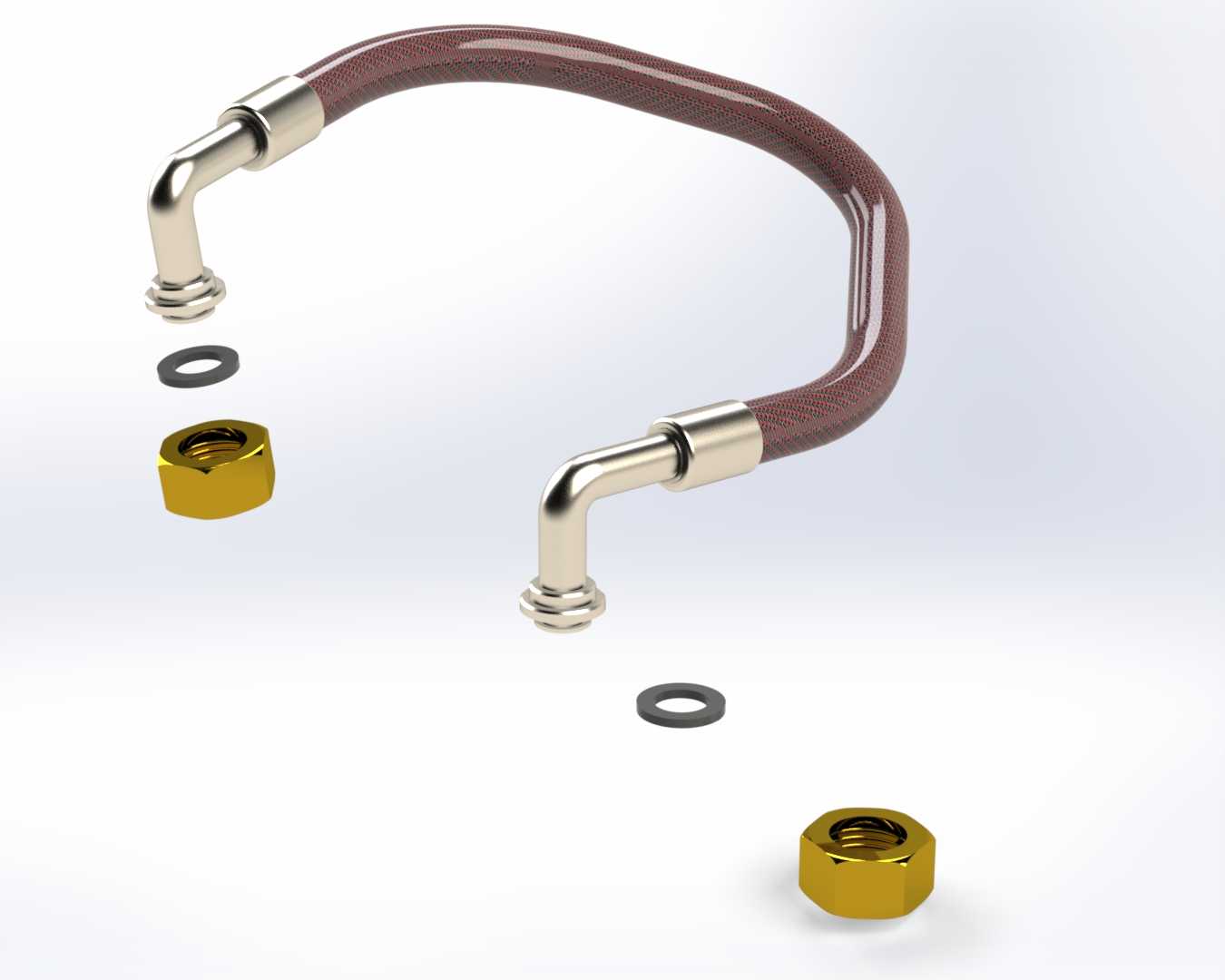

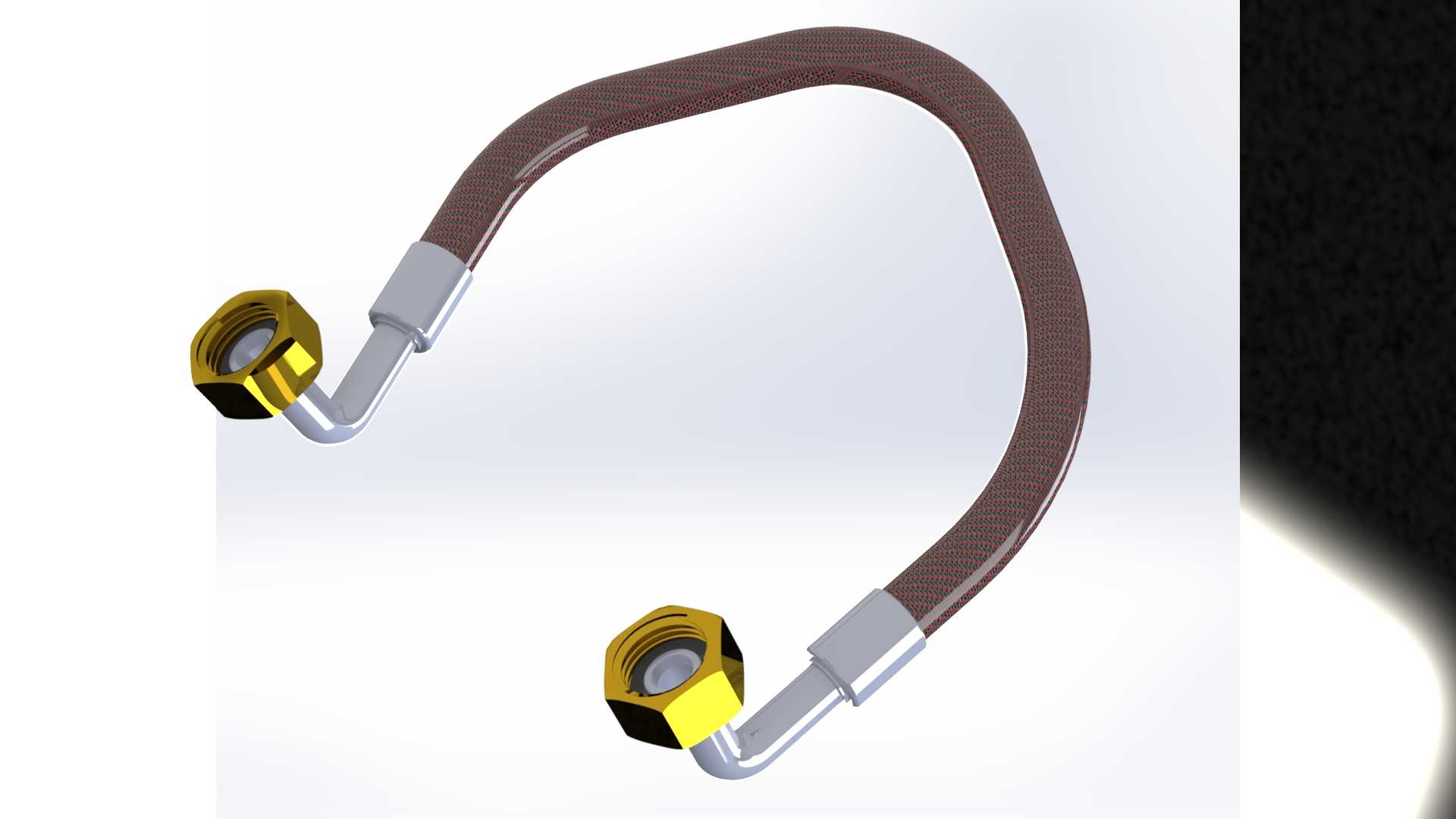

这款两端90度弯折的带压液体输送软管，主要应用在液压系统、润滑回路、燃油输送等空间受限的管路布设场景中，在工程机械、工业设备、机动车辆的动力单元周边，经常会遇到硬管无法适配安装位、设备运行时存在小幅振动位移的情况，这类带金属接头的柔性软管就能很好地填补这类安装需求。软管两端的90度弯角接头，是为了适配安装面与管路走向垂直的布设场景，避免软管在安装时出现过度弯折导致的通径缩窄、内层破损问题，接头端部的六角锁紧螺母可以配合对应规格的外螺纹接口完成密封紧固，安装时只需用标准扳手卡紧六角面施加额定扭矩即可，不需要额外调整软管的扭转角度，能大幅降低现场装配的对位难度。中间的柔性管体采用多层复合结构设计，内层是耐油耐介质腐蚀的密封层，中间夹有高强度编织增强层来承受管路内部的工作压力，外层是耐磨抗老化的防护层，可以抵御日常使用中的油污飞溅、轻微摩擦以及环境温变带来的老化影响，管体表面模压的流向标识可以在安装时帮助施工人员确认介质流向，避免反向安装导致的节流或者密封件冲损问题。在设计建模过程中，需要重点确认两端接头的中心距、弯角的折弯半径、螺母的对边尺寸以及管体的最小弯曲半径，这些参数直接决定了产品的安装边界：如果弯角折弯半径过小，会导致接头根部的应力集中，在压力脉冲作用下容易出现接头拔脱的故障；如果管体预留长度不足，设备运行振动时会对两端接头产生持续的拉扯力，长期使用会出现密封渗漏；如果管体过长，又会在布设空间内出现与周边部件干涉摩擦的问题，磨破外层防护后会大幅缩短软管使用寿命。建模时还原了接头与管体结合处的压接扣合结构，这个部位是软管承压的关键位置，压接段的直径、长度参数都需要和配套的扣压设备参数匹配，才能保证压接后接头与管体的结合强度满足额定工作压力下的拉脱力要求。两端的金属接头表面做了防锈镀层处理，既可以避免存储运输过程中的锈蚀问题，也能在安装后抵御工作环境中的水汽、油污侵蚀，接头内部的流道做了顺滑过渡处理，不会出现直角台阶导致的流阻增大、介质紊流问题，能保证管路内的液体输送顺畅，减少压力损失。这类软管在选型替换时，除了匹配接口螺纹规格、额定工作压力之外，还需要确认两端接头的相对角度、安装后的最小弯曲半径是否满足布设空间的要求，避免出现安装后管体扭曲、弯折半径小于允许值的情况，否则会在短时间内出现管体鼓包、渗漏甚至爆裂的故障。
