手动螺旋式小型压力机结构设计

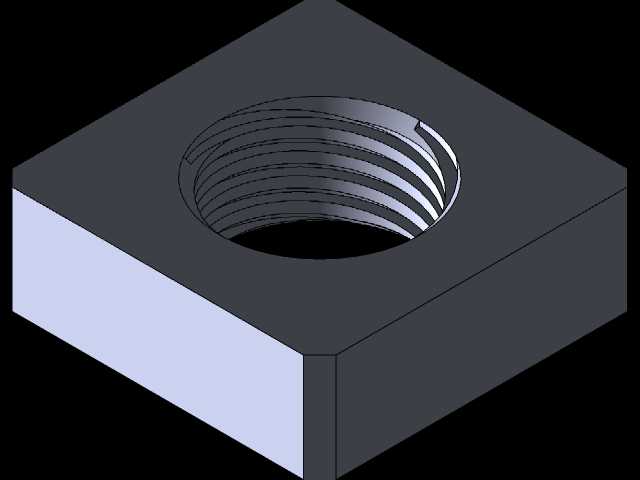

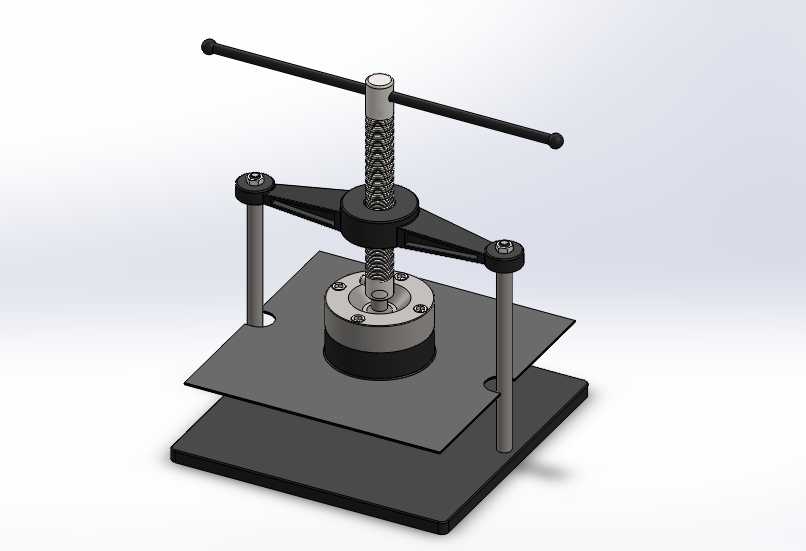

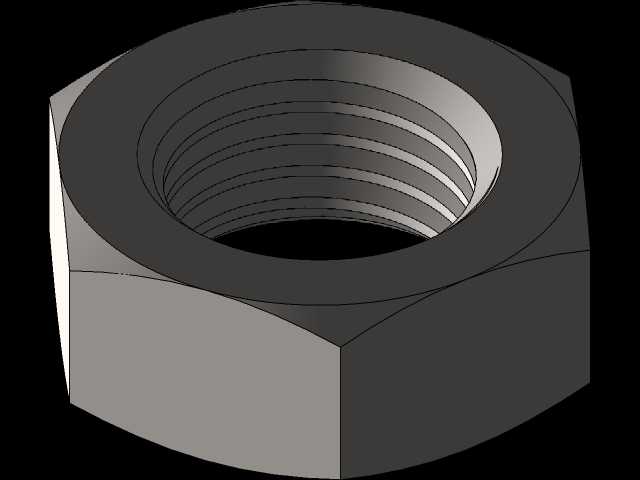

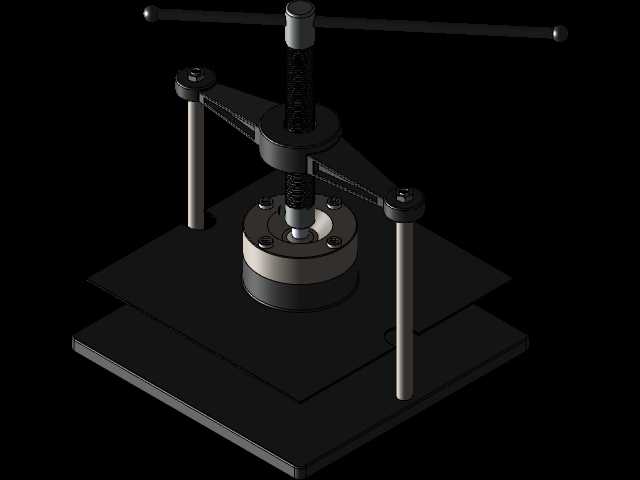

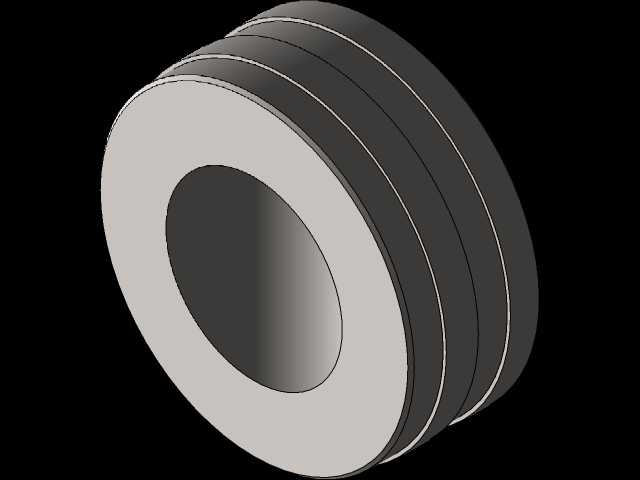

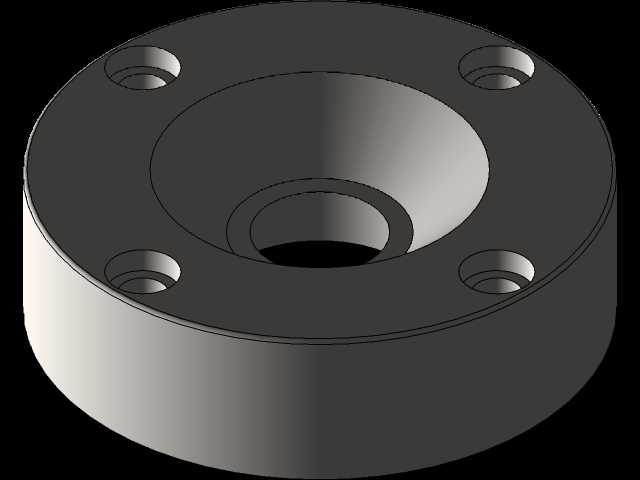

这款手动螺旋施压设备的结构设计，核心围绕小吨位离线压合作业场景展开，适配多类零散小工件的压力加工需求，无需外接动力源即可独立完成作业，对车间零散工位、小型加工门店、文印装订场景的适配性极强。从结构布局来看，设备采用双层板式承载框架，底部为整块加厚方形底座，作为整机的安装基准面，可直接通过螺栓固定在工作台面，也可依靠自身重量稳定放置，底座上方设置浮动承托平板，平板通过两根垂直导向立柱与底座连接，导向立柱同时承担上施压机构的支撑作用，避免施压过程中结构出现侧向偏移。施压核心采用梯形螺旋传动结构，顶部设置横向长操作杆，力臂长度经过匹配计算，操作人员仅需施加较小的手部作用力，即可通过螺旋副的力放大作用，在下端压头处获得足够的压合力，螺旋副自带机械自锁特性，施压过程中不会因负载反作用力出现杆体反转，作业安全性更有保障。压头与螺旋杆下端采用可拆卸连接结构，可根据不同作业需求更换对应形状的压头，适配平面压合、局部压装、小工件冲压等不同工况。在实际应用场景中，这类小型手动压机可覆盖多类作业需求：机械加工场景下可用于小尺寸轴承、销钉的过盈压装，小型零件的校直整平；文印加工场景可用于书籍、本册的装订压平，避免装订后书页起翘；轻工生产场景可用于小型包装件的压合封边、薄型板材的整平作业。设计过程中对各部件的受力边界做了明确校核，两根导向立柱的直径与跨距经过匹配，确保压头在全行程范围内运动时，导向间隙控制在合理范围，不会出现卡滞或偏摆；承托平板的厚度经过刚度验算，在额定施压负载下平板的变形量控制在允许范围内，保证压合面的受力均匀度；操作杆的长度兼顾操作力与操作空间需求，避免力臂过长导致周边操作空间不足，也不会因力臂过短造成操作费力。整机的安装边界紧凑，底座占用台面面积较小，无需预留过大的安装空间，适合放置在常规工作台面上使用，设备总高度适配站立操作的人机工程高度，操作人员无需弯腰或抬手即可完成施压操作，长时间作业的疲劳度更低。螺旋传动部位预留润滑维护空间，日常使用时仅需定期在螺纹副处加注润滑脂，即可保证操作顺畅，降低部件磨损，延长设备使用寿命。
