压装工段整线布局与压机周边防护结构

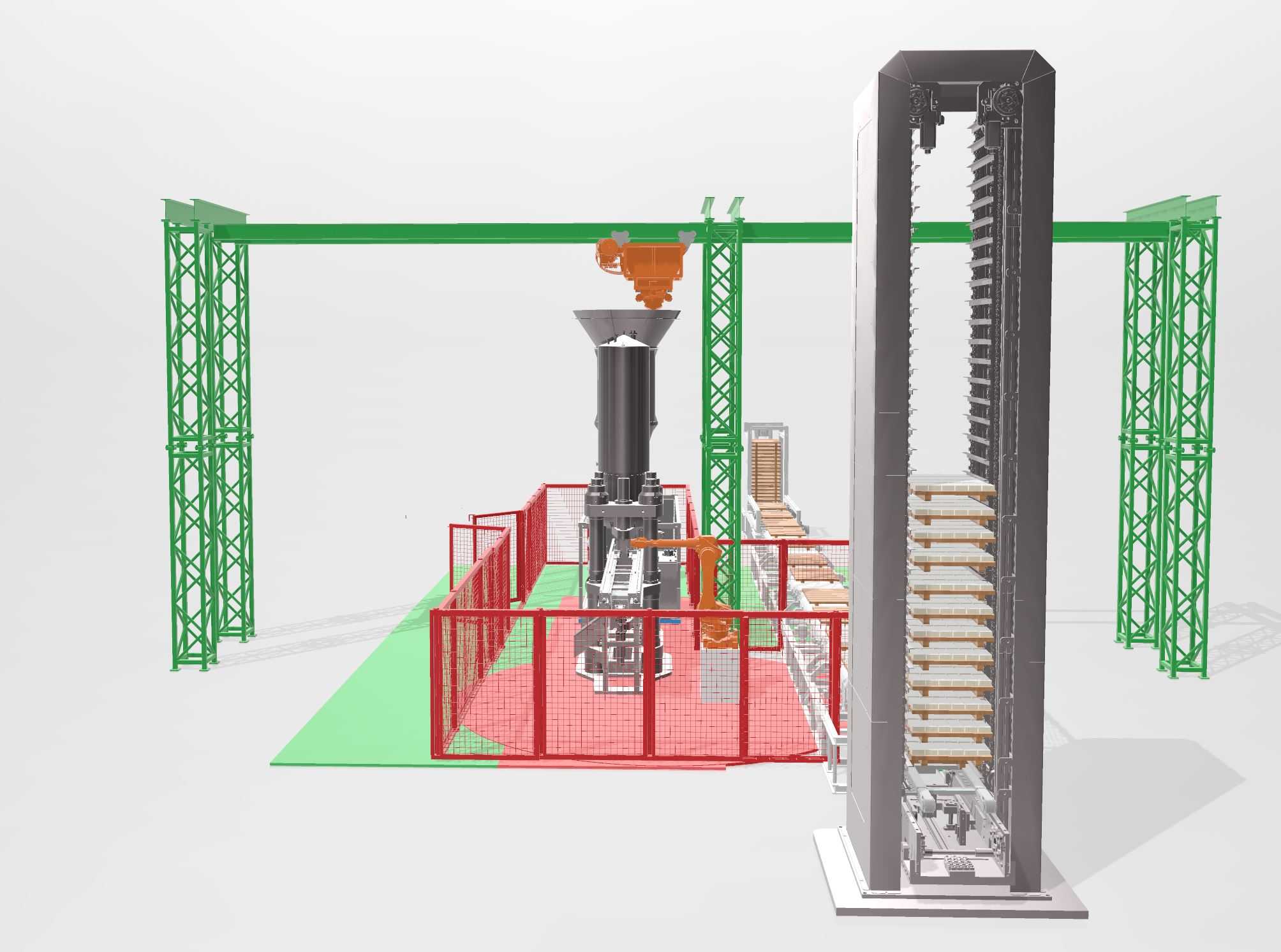

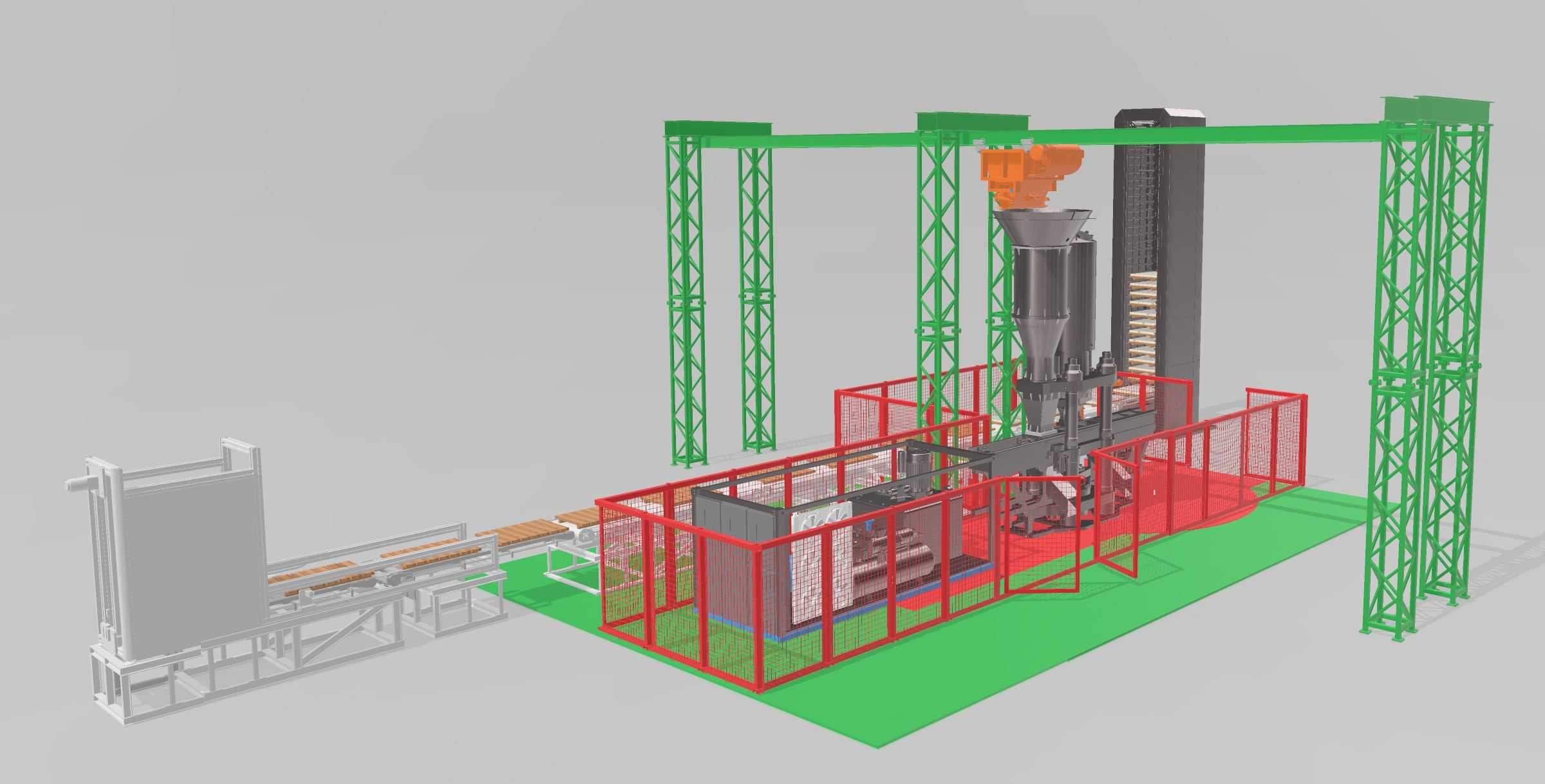

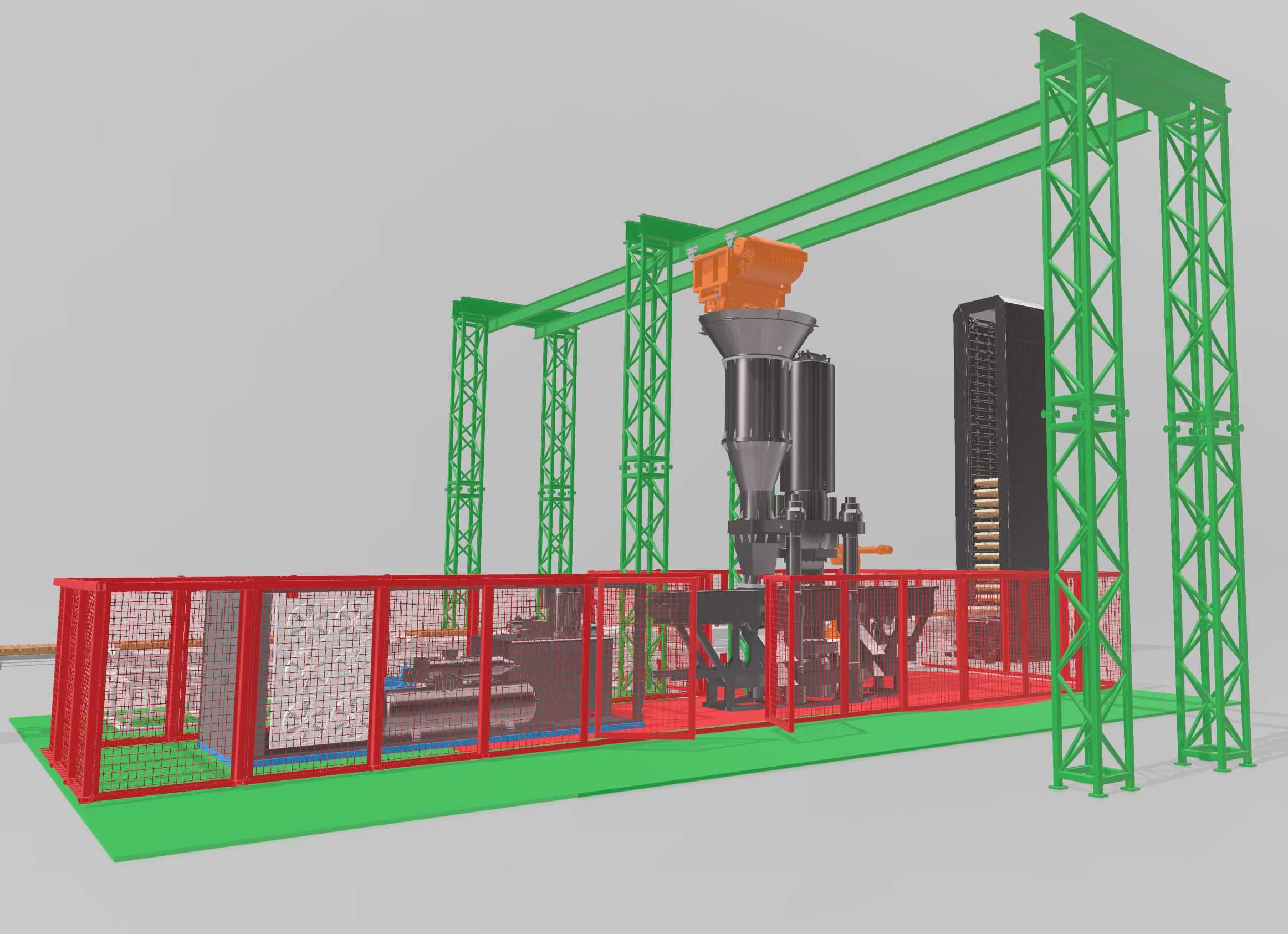

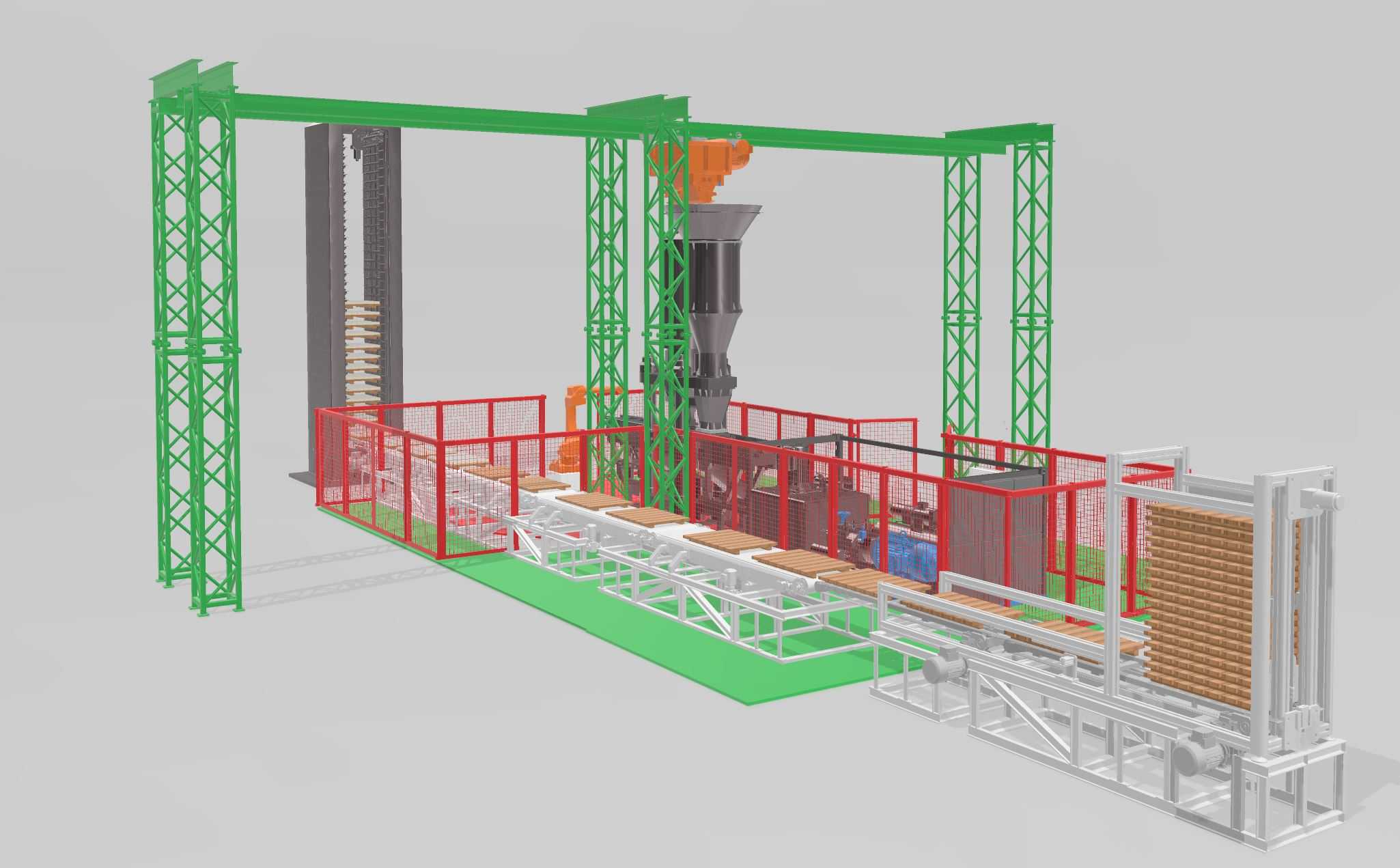

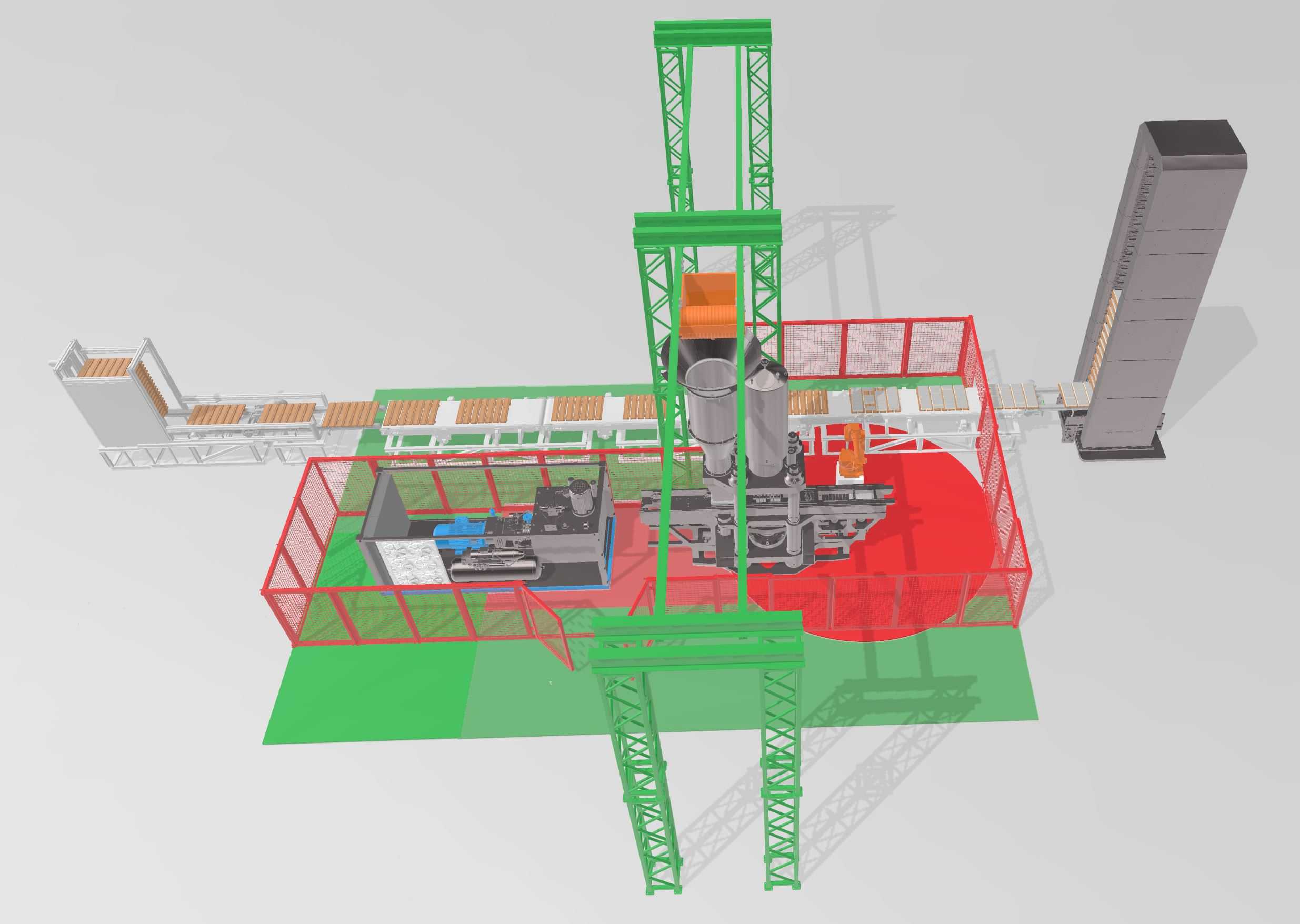

该模型呈现的是压装工段的成套布置方案，核心对象是一台立式压力机及其上下料、防护、储料和电控配套设施。在实际车间中，这类布置常见于粉末成型、零部件压装、衬套压入或小型工件校正工序，设备需要在固定节拍内完成取料、定位、施压、保压和出料，因此周边空间必须同时满足操作、检修、物流和安全隔离要求。模型把主机、红色防护围栏、绿色桁架式支架、顶部料斗以及右侧立式柜体集中表达，能够直观反映工段内各子系统的相对位置，而不是孤立展示单台压机。

从设备用途看，压力机本体承担主要成型或压合作业，上部料斗用于暂存并向工作区供给物料，红色围栏将危险动作区与人员通道隔开，绿色高位支架则为管路、走线、吸尘或辅助送料装置提供安装依托。右侧柜体可布置电气控制、气源处理或检测元件，使动力、控制和执行部分在平面上形成清晰分区。这样的布局有利于缩短物料搬运路径，也便于操作工在围栏外完成上料确认、异常观察和成品转运。

功能特性方面，模型重点体现了压机工段常见的边界关系。围栏并非简单装饰，而是按照压机滑块、模具和送料机构的运动包络设置，围栏立柱、网板和检修门需要与危险区保持足够距离，避免人员在正常生产时接触运动部件。顶部桁架采用格构式立柱和横梁，适合在不大幅增加自重的情况下获得较高刚度，可承载轻型管线、送料槽或局部吸尘罩。料斗位于主机上方，利用高度差完成物料导向，但在真实设计中还需结合物料流动性、落料速度和防堵结构进一步细化。

设计思路上，这类工段布局先确定压力机本体的地基、吨位和工作台面，再反推操作面、维修面和物流方向。模型中围栏围合范围较大，说明设计者预留了模具更换、夹具调整和废料排出空间；压机后方与侧面保留通道，可满足维护人员接近液压缸、导轨和润滑点的需要。高位支架沿工段纵向延伸，使管线不必从地面横穿，减少叉车或料车通行时的干涉。柜体靠近主机布置，则有利于缩短电缆和气管长度，降低信号衰减与管路压降。

外形尺寸与安装边界应结合现场条件复核。压力机属于有冲击和振动载荷的设备，主机区域需要独立或加强地基，围栏立柱生根位置不能与地脚螺栓、地沟和预埋件冲突。桁架立柱虽然落在设备外侧，但其底面同样需要平整基础，并校核吊装后的垂直度。料斗安装高度既要保证落料顺畅，也要预留检修和清洗空间；围栏门开启方向应朝向安全通道，不能在打开后伸入叉车路线。若后续增加自动送料或机械手，还需在当前模型基础上校核取料半径、防护距离和电控柜开门空间。整体而言，该模型适合用于工段方案评审、布局干涉检查和安全距离初步确认。
