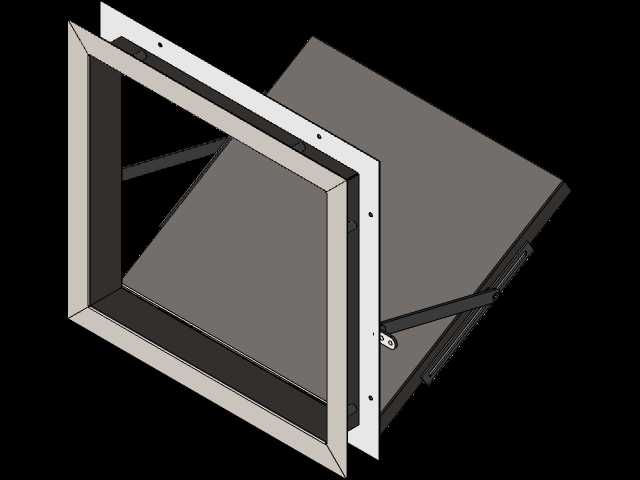

带锁不锈钢窗体及配套铰链结构设计

这类带锁不锈钢窗体结构，常应用在户外设备舱、特种车辆侧舱、洁净车间围护结构、户外机柜检修口等场景中，区别于普通民用窗体，其核心需求是兼顾密封防护、启闭便捷性与锁止防盗性能，在户外工况下还要耐受温湿度变化、粉尘雨水侵蚀，因此整体结构从材质选型到连接细节都围绕长期可靠运行设计。从结构功能来看，窗体采用外翻式开启逻辑，配套的支撑铰链在窗体开启后可提供稳定的支撑限位，避免窗体受外力晃动或者自行闭合，锁止结构集成在窗体边框处，闭合后可实现多点压合，保证窗体与安装基面之间的密封胶条均匀受压，减少缝隙渗漏的可能。设计过程中首先确定了安装边界的适配逻辑，窗体的外框采用折边成型结构，安装时可直接嵌入预留的安装洞口，通过边框上的预留安装孔与基面完成固定，不需要额外做复杂的包覆结构，适配不同厚度的舱体壁板安装需求。窗体的活动扇与外框之间的铰链采用暗藏式安装布局，铰链的连接点分别固定在活动扇侧边与外框内侧，闭合状态下铰链不会突出窗体表面，既避免了外部磕碰损坏铰链，也能减少外部积尘积水对铰链转动副的侵蚀，转动副位置预留了润滑脂填充空间，长期使用不需要频繁拆解维护。锁体部分采用联动式结构，转动锁具把手时可同步带动侧边的锁舌伸出卡入外框的锁扣位，相比单点锁结构，多点压合的方式能让活动扇四周的密封压力更均匀，避免局部密封不严出现漏风漏雨的问题，锁具本身做了防水结构设计，外部的锁孔位置带有防水挡片，户外使用时雨水不会顺着锁孔渗入舱体内部。窗体的活动扇面板采用平整的不锈钢板材，边框做了折边加强处理，在保证整体刚度的前提下尽可能降低窗体自重，减轻铰链的承重负载，开启时的操作力度更适中，单人即可完成启闭操作。在安装尺寸的匹配上，外框的安装法兰边宽度经过优化，既能够覆盖安装洞口的施工误差，也不会因为法兰过宽导致安装后突出基面过多影响外观，活动扇的开启角度经过铰链的限位结构设定，最大开启角度可满足检修操作的空间需求，不会因为开度过大导致活动扇与周边结构发生碰撞干涉。
