汽车悬架用M18球头上横臂结构设计

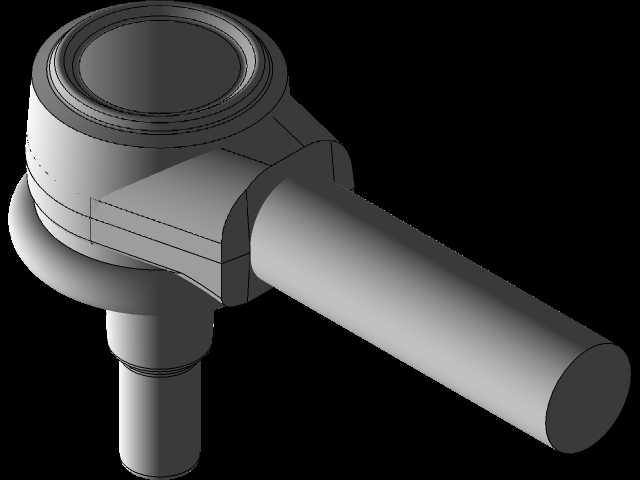

在汽车底盘悬架系统的开发过程中，连接转向节与车架的横臂部件直接决定了行驶过程中的操控稳定性与轮胎接地性能，这款球头上横臂是针对M18安装规格开发的配套连接件，可适配车件定位器、莲花七等车型的悬架改装与原厂替换需求。从结构设计逻辑来看，该部件采用球铰与杆身一体化的成型思路，球头端预留的环形安装槽用于匹配防尘套与锁紧卡簧，避免行驶过程中泥沙、积水进入球铰摩擦副造成磨损卡滞，球头内部的衬套结构预留了足够的摆动角度余量，可满足车轮上下跳动、转向动作时的角度补偿需求，不会出现运动干涉问题。杆身部分采用等直径圆柱结构，表面设计的安装基准面可直接与悬架摆臂的安装孔位配合，端部的螺纹段用于锁紧固定，安装时可通过杆身的圆柱面快速定位同轴度，降低装配时的对位难度。从安装边界来看，球头端的外径尺寸适配常规车型的转向节安装座孔径，杆身长度经过匹配计算，可保证悬架运动时的轮距参数保持在设计公差范围内，不会出现轮胎偏磨、转向回正力异常的问题。实际装车场景中，该部件承担着传递车轮与车架之间横向、纵向载荷的作用，车辆经过颠簸路面时，球头结构可缓冲部分冲击载荷，同时保证车轮的定位参数始终处于设计区间，避免出现行驶跑偏、转向虚位过大的问题。设计过程中针对球头与杆身的连接过渡区域做了圆角强化处理，避免应力集中造成的部件断裂，杆身的圆柱度公差控制在合理区间，保证安装后与衬套的配合间隙符合行驶要求，不会出现松旷异响的问题。对于底盘改装从业者来说，该结构的尺寸参数可直接用于悬架硬点匹配计算，建模时的曲面过渡细节也可作为同类型横臂部件的设计参考，尤其是球头端的密封槽结构、杆身的安装基准设计，都经过实际装车验证，可直接复用在同规格的悬架部件开发中，减少重复建模与验证的工作量。
