大众乘用车铝合金轮毂结构设计

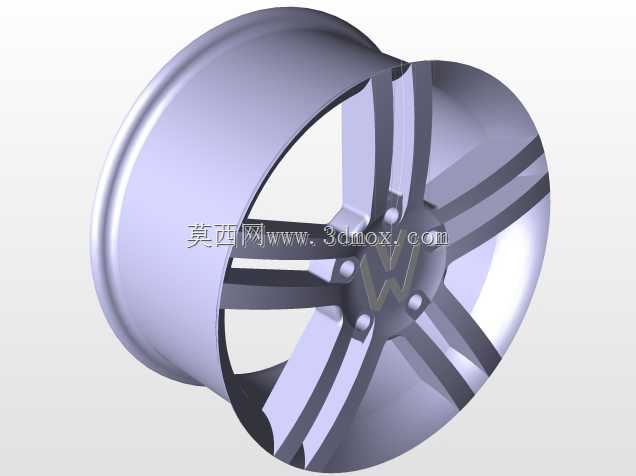

这款轮毂的设计首先围绕乘用车日常行驶的受力场景展开，日常铺装路面行驶时，轮辋需要承受整车垂直载荷传递，同时在转向、过坎过程中承接横向、纵向的交变冲击力，因此在辐条与轮辋衔接的位置做了圆弧过渡处理，避免应力集中导致的疲劳开裂，辐条采用多辐式布局，在保证足够支撑强度的同时，预留了刹车系统的散热空间，避免长时间制动后热量堆积在轮腔内部影响制动效能。

从安装边界来看，这款轮毂的中心孔匹配大众车型的轴头尺寸，安装孔位的节圆直径完全对应原厂轮毂的安装参数，不需要额外加装变径圈或者孔位适配器就能直接装车，轮辋的偏距设置也和原厂参数保持一致，装车后轮胎不会超出翼子板边界，也不会蹭到内侧的悬挂摆臂与减震器结构，轮缘位置做了加厚处理，在轮胎意外缺气行驶时，能够给胎侧提供一定的支撑，降低轮胎脱圈的风险。

设计过程中首先确定轮辋的名义直径与宽度，匹配对应规格的民用乘用车轮胎，轮辋的槽底深度符合轮胎拆装的操作要求，维修时可以用常规扒胎设备完成轮胎更换，不需要特殊工装。辐条背面做了不等厚的减重设计，在受力较小的区域削减壁厚，降低轮毂整体的转动惯量，提升车辆起步、制动时的响应速度，同时也能降低非簧载质量，优化悬挂系统的滤震表现。

表面的造型设计兼顾了空气动力学表现，辐条的切面角度能够在车辆行驶时引导气流穿过轮腔，带走刹车系统产生的热量，同时辐条表面的抛光处理也能降低行驶过程中的风阻系数。轮毂的中心盖位置预留了品牌标识的安装位，和整车的外观风格保持统一，气门嘴的安装孔位设置在两辐条之间的位置，既方便日常充气操作，也不会破坏辐条的整体受力结构。

在结构验证阶段，需要模拟过减速带、紧急制动、高速过弯等多种极限工况下的受力情况，确保辐条、轮辋各位置的应力都在铝合金材料的许用应力范围内，同时还要做径向疲劳、弯曲疲劳的仿真校核，保证产品在全生命周期内的使用可靠性，轮辋的胎圈座位置的粗糙度与尺寸精度严格匹配轮胎的装配要求，避免出现慢漏气的问题。
