立式HFVT-6湿式洗涤净化装置结构设计

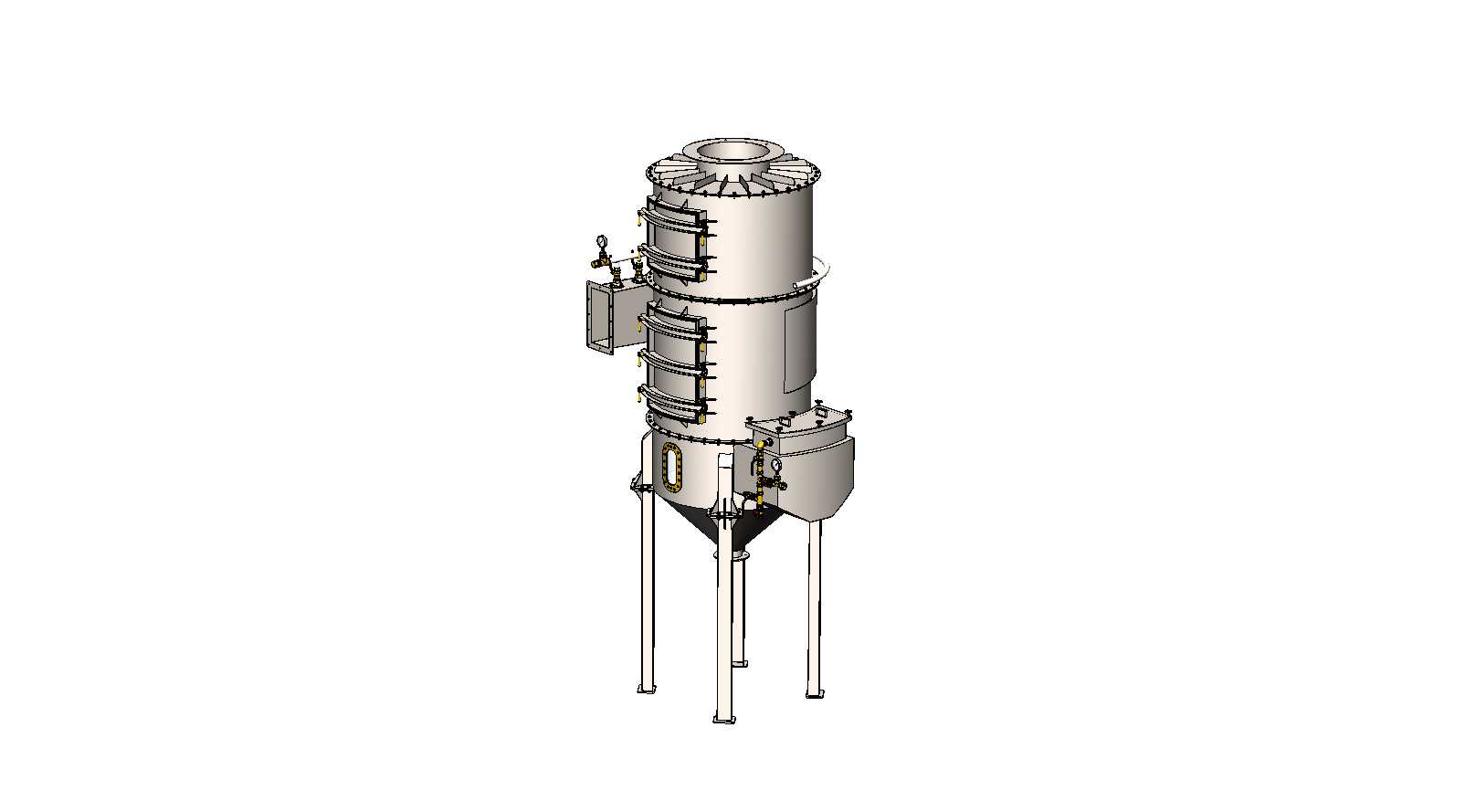

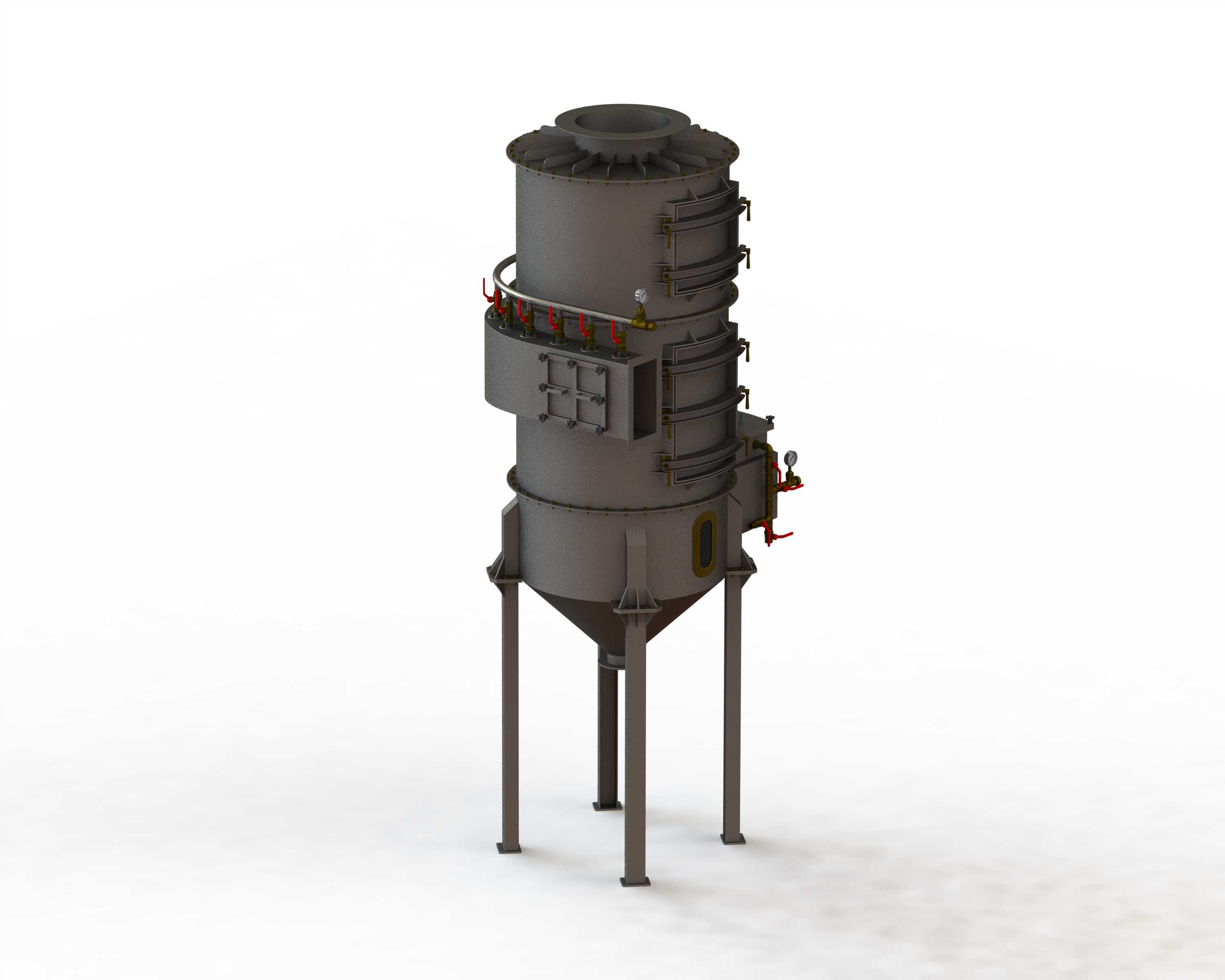

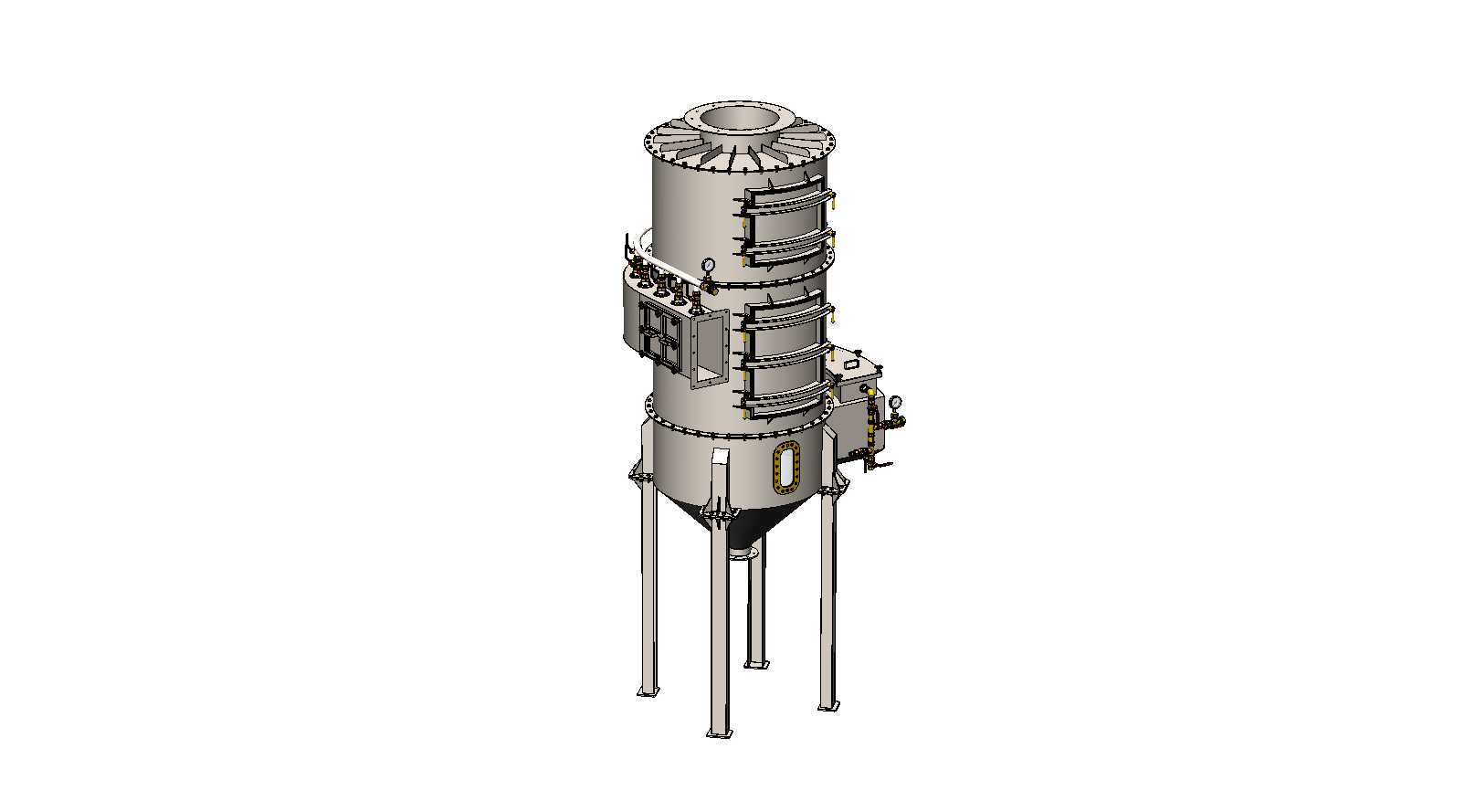

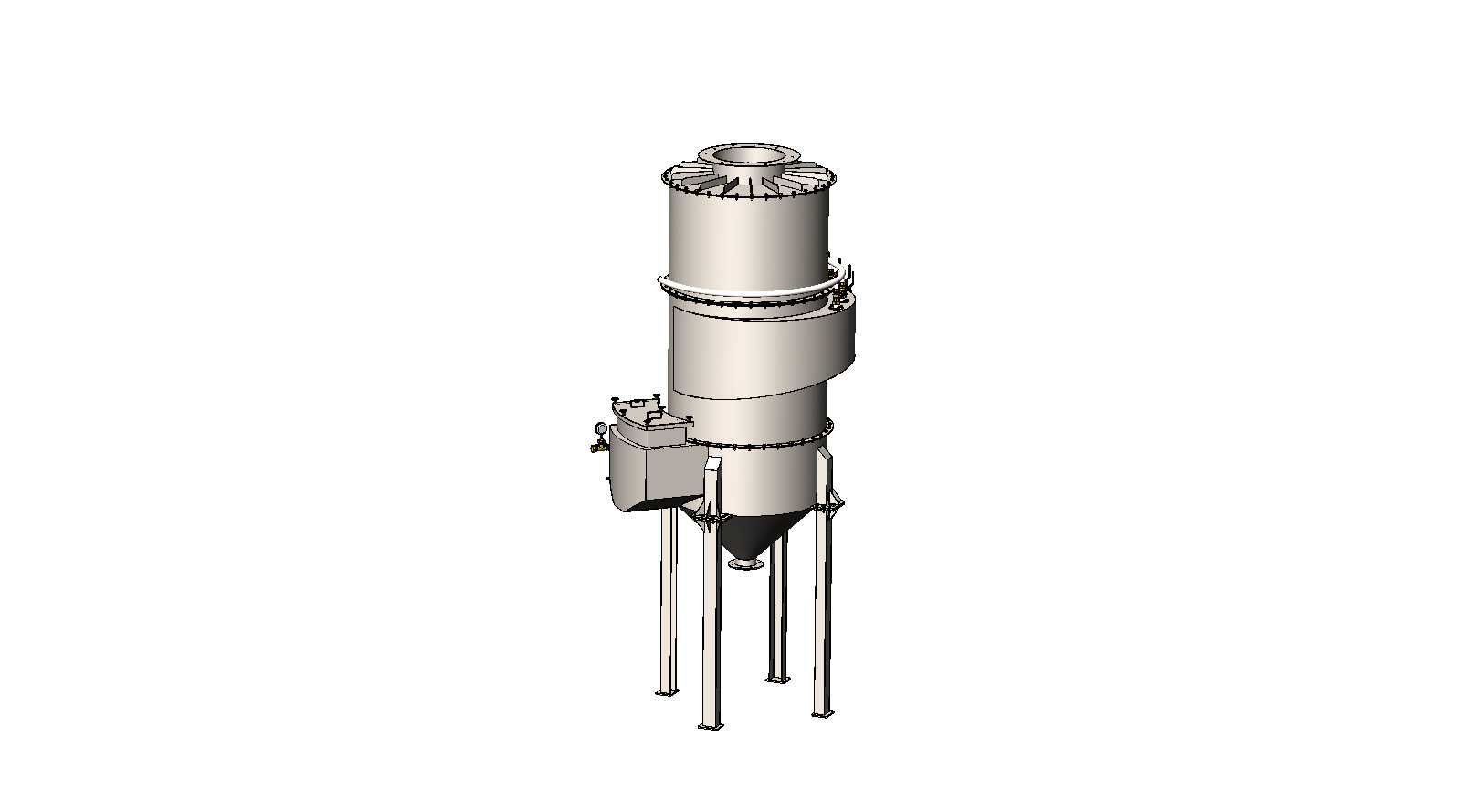

这款立式湿式洗涤装置主要面向工业废气治理场景，在冶金、建材、化工生产车间的废气排放段，可完成含尘废气、可溶性有害气态污染物的协同脱除，适配中小风量的废气处理工况，常作为废气处理系统的核心预处理或核心净化单元使用。设备采用立式锥底罐体结构，整体靠四根等长型钢支腿落地支撑，支腿与罐体下锥段采用焊接加筋板的连接形式，可承受满载运行时的整体重量，同时预留出锥底排液口的安装操作空间，安装时需保证支腿底面处于同一水平基准，避免罐体倾斜影响内部气液流场分布。罐体上部为直筒段，顶部开设废气出口，可对接后续风管或引风机设备，直筒段外部设置多组快开式检修人孔，人孔采用法兰压紧密封结构，日常运维时可快速开启，检查内部喷淋层、填料层的结垢、磨损情况，无需大面积拆解罐体。罐体中部设置切向进气口，含尘废气从该口进入后会沿罐体内壁形成旋流，延长气液接触路径，进气口旁侧布置检修操作平台与阀门组，可接入外部供液管路、反冲洗管路，管路接口均采用标准法兰连接，适配常规工业管路的安装尺寸。罐体下部的锥底段用于收集洗涤后携带粉尘的废液，锥段侧壁开设观察孔，可实时查看内部积液液位，锥底最低处设置排污口，可定期排出沉降的含尘污泥，避免底部淤积堵塞。设计时重点考量了内部流场的均匀性，进气切向角度经过反复校核，避免出现气流短路直接从出口排出的情况，罐体直筒段内部预留了喷淋层、填料层的安装卡位，可根据实际处理的废气成分调整填料类型与喷淋层数，外部的管路阀门布置均预留了足够的操作空间，方便现场人员开关阀门、检修更换部件。设备整体外形紧凑，立式结构相比卧式洗涤设备占地面积更小，适合厂房空间有限的改造项目，安装时需注意罐体与周边墙体、其他设备预留不小于800mm的检修通道，顶部出口对接风管时需设置软连接，避免引风机运行的振动传递到罐体引发焊缝疲劳开裂。
