SC10UU箱式直线滑动轴承单元结构

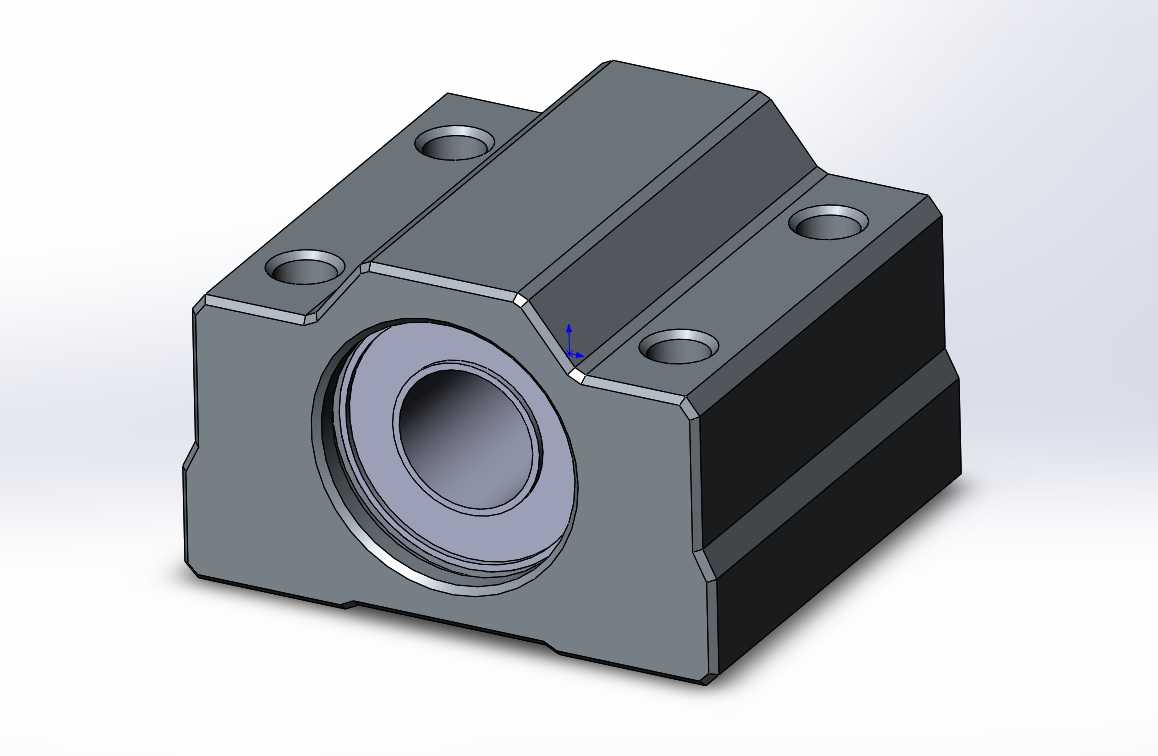

这款SC10UU箱式直线滑动单元，是直线传动系统里应用极广的标准导向部件，日常在各类自动化输送、点位移栽、工装进给机构里都能见到它的身影。从结构设计来看，它采用箱式封闭壳体结构，壳体为金属材质加工而成，四个角预留的安装沉孔是核心安装定位基准，安装时可直接通过螺栓将单元固定在设备安装基板上，不需要额外设计复杂的轴承座适配结构，能大幅缩短设计阶段的选型适配周期。

从功能特性来说，其内部集成的直线滑动轴承适配公称直径10mm的光轴导轨，滑动副采用低摩擦间隙配合设计，运动过程中可承受一定的径向载荷，同时能约束轴类部件的径向窜动，保证运动部件沿光轴轴向做平稳直线往复运动，不会出现卡滞、偏摆的问题。壳体的外形做了切边倒角处理，既去除了加工锐边避免安装时划伤操作人员，也能在紧凑安装空间里减少与周边部件的干涉风险。

在实际应用场景中，这类单元常成对使用，平行安装在设备台面上，搭配两根平行光轴构成直线导向副，上方搭载滑台、工装夹具、检测探头等功能部件，常见于小型点胶设备的Z轴进给、分拣机构的水平移栽、检测设备的探头移动导向等工况。设计选型时需要注意，该单元的安装孔位有固定的中心距参数，光轴安装后要保证两根轴的平行度公差控制在合理范围，否则会加剧滑动副的磨损，缩短部件使用寿命。

从设计思路上看，这类标准件的结构充分考虑了通用互换性，壳体的安装尺寸、内孔轴承的配合公差都遵循行业通用标准，不同厂商生产的同型号单元可以直接替换，不需要修改原有设备的安装结构。单元的端面预留了轴承的限位台阶，装配时轴承压入壳体后不会出现轴向窜动，滑动过程中受力均匀，即使在频繁往复运动的工况下，也能保持稳定的导向精度。日常维护时只需要定期通过注油孔补充润滑脂，就能降低滑动摩擦阻力，延长整体使用寿命，不需要复杂的拆解维护流程，非常适合工业现场快装快换的使用需求。
