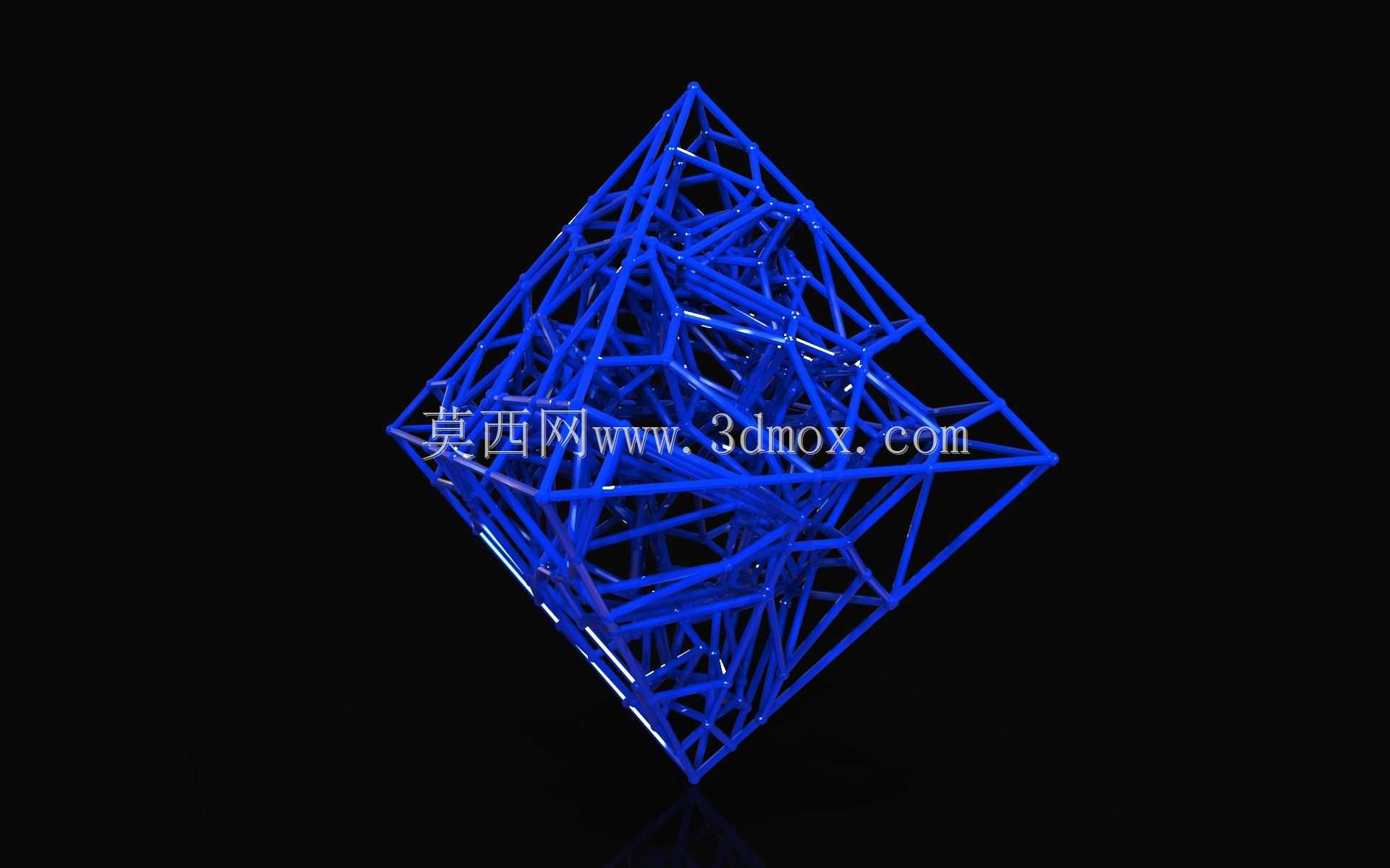

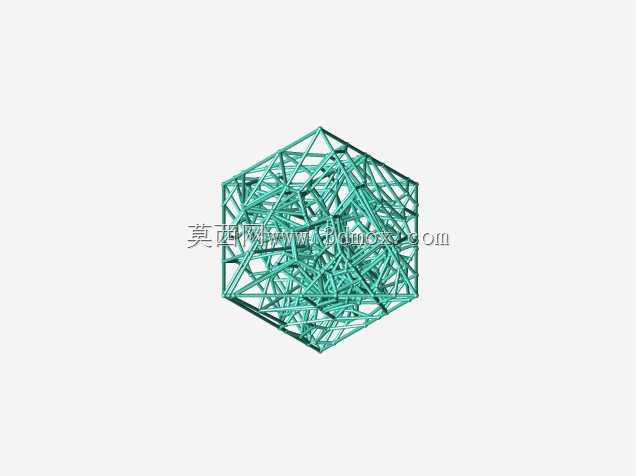

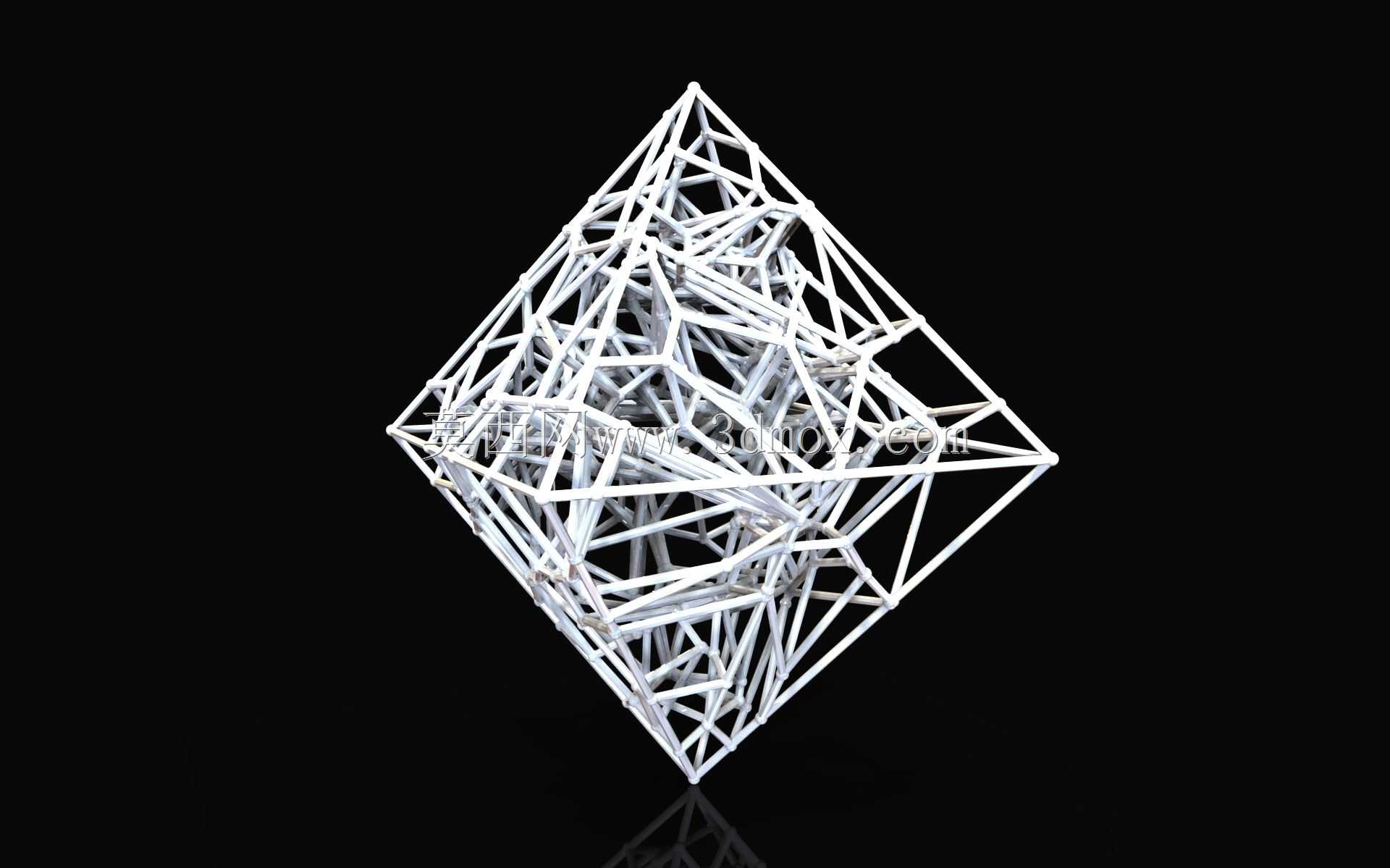

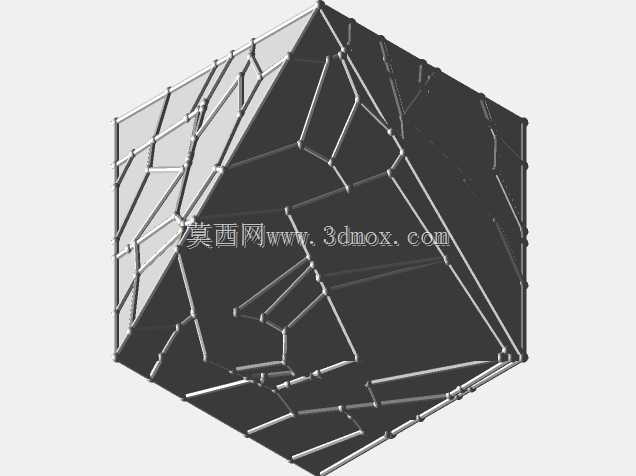

镂空线框式八面体空间桁架结构

这类线框式八面体空间结构，常被用作轻量化承载骨架的构型参考，在展陈装置搭建、特种轻量化支撑构件、艺术化工业造型的结构选型中都能见到其应用思路。从结构逻辑来看，整个构型以正八面体的几何拓扑为基础，将实体棱边替换为等截面杆状构件，所有杆件在顶点位置完成刚性铰接，形成封闭的自平衡空间受力体系，相比同外接尺寸的实体八面体结构，整体重量可降低九成以上，同时保留了空间多向受力的传导特性。设计过程中需要优先控制各杆件的交汇节点精度，每根杆件的轴线必须严格通过对应八面体的顶点，避免出现偏心受力带来的附加弯矩，杆件的截面尺寸选取需要匹配整体结构的受载边界，若用作静态展陈支撑，杆件截面可选取较小规格以凸显镂空通透的视觉效果，若需要承受动态载荷，则需要对应加大杆件直径，并在节点位置增加加强筋结构来提升连接刚度。从安装边界来看，该结构的外接轮廓为正八面体，所有顶点处于同一外接球面上，安装固定时可选取下部四个共面顶点作为安装基准面，基准面的平面度公差需要控制在杆件直径的十分之一以内，避免安装后出现结构内应力。这类空间桁架结构的受力特点是载荷可以沿多根杆件同步传导，不会出现单根杆件应力集中的问题，在承受竖向压力时，上部杆件承担压应力，下部斜向杆件可将载荷分散传导至各个安装支点，水平方向受力时，各侧面的桁架单元可协同抵抗侧向变形，整体抗扭性能远优于同重量的平面框架结构。在实际工程应用中，这类构型还可根据使用需求调整内部杆件的排布密度，在应力较大的传力路径上增加辅助杆件，在非主要受力区域保留大镂空率，兼顾结构强度与轻量化需求，同时其规整的几何外形也适合作为模块化单元进行拼接，通过多个相同八面体单元的组合，可搭建出更大尺寸的空间承载结构，适配不同场景的尺寸需求。建模过程中需要注意所有杆件的布尔运算衔接，避免节点位置出现重叠或者缝隙，保证后续有限元力学分析时网格划分的连续性，为后续的结构优化提供准确的模型基础。
