拉斯顿燃气涡轮组件结构设计

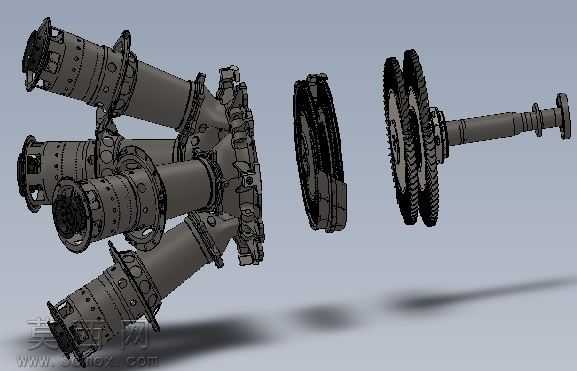

本作品为拉斯顿燃气涡轮组件的三维结构设计，采用SolidWorks完成全参数化建模，整体以爆炸视图呈现各组成部件的装配关系，清晰展示多燃烧室排布、传动齿轮组、输出轴等核心结构的空间位置。建模过程中严格遵循燃气涡轮的实际工作逻辑，对每个燃烧室的筒身结构、安装法兰、冷却孔位进行了精细化特征构建，保证筒身曲面过渡顺滑，法兰连接孔位的同轴度、位置度符合机械装配公差要求，同时还原了筒身表面的加强筋、定位凸台等细节特征，还原真实部件的结构强度设计逻辑。针对中间传动离合部件，建模时还原了摩擦片的层叠结构、外圈啮合齿形，齿形参数按照标准传动模数设计，保证齿面啮合的接触面积符合传动载荷要求，同时对部件的安装定位槽、连接卡扣结构进行了细节刻画，确保装配时与两侧部件的定位精度。对于输出轴组件，严格按照阶梯轴的设计规范完成建模，还原了轴身的轴肩定位结构、轴承安装位、端部连接法兰，轴身的键槽、退刀槽等工艺特征均按照机械加工标准设计，保证模型可直接对接后续的工程图生成、加工工艺规划环节。渲染阶段采用金属哑光材质模拟涡轮组件的高温合金基材，对齿轮啮合面、轴颈配合面赋予轻微反光的机加工金属质感，对燃烧室筒身的热障涂层区域赋予差异化的粗糙材质表现，通过柔和的环境打光突出各部件的轮廓边界与结构层次，爆炸视图的排布经过反复调整，既保证每个部件都能完整展示，又能清晰体现部件间的装配对接关系，让观者可以快速理解整套燃气涡轮的动力传递路径：多个燃烧室产生的高压燃气驱动涡轮端转动，动力经过中间离合齿轮组的变速、离合控制后，通过输出轴向外传递动力。整套模型的设计思路围绕可装配性、结构还原性展开，所有部件间的装配间隙、配合关系均经过干涉检查，不存在结构冲突问题，既可以作为燃气涡轮结构学习的教学演示模型，也可作为相关动力设备设计的参考原型，帮助设计者快速理解小型燃气涡轮的多燃烧室排布、动力传递、离合控制的核心结构逻辑。
