GE燃气轮机转子结构三维设计

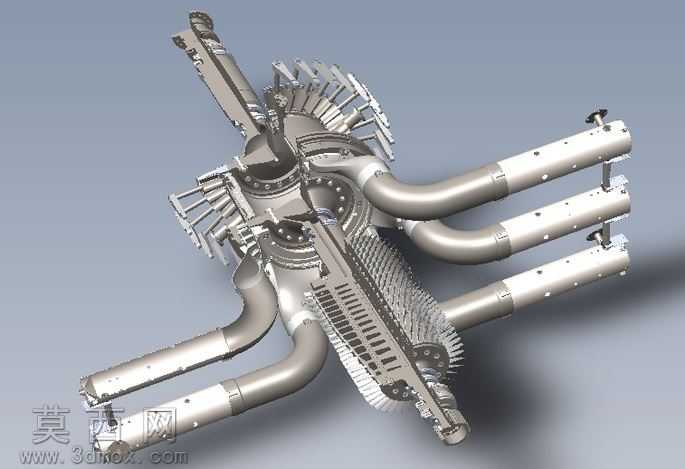

本作品为燃气轮机核心转子总成的三维建模成果，建模过程严格参照燃气轮机实际工程结构比例进行搭建，完整还原了多级轴流式涡轮的核心构造特征。建模阶段首先完成核心转轴的基准搭建，沿轴向依次排布各级涡轮叶轮与动叶片结构，每级叶片的叶型扭转角度、安装间隙均按照真实涡轮的气动布局逻辑设置，叶片根部与轮盘的榫卯连接结构做了精细化还原，清晰呈现了叶片与轮盘的装配定位关系。在转子外围，建模者完整构建了燃烧室引出的多组燃气输送管路，管路的弯曲弧度、法兰连接位置、管身固定支座的结构都做了写实处理，管路与涡轮机匣的连接接口、密封结构细节均有体现，同时还原了机匣表面的静叶片、支撑筋板、外接安装座等附属结构，完整呈现了涡轮转子与周边固定构件的装配关系。材质渲染阶段，整体结构采用金属材质表现，主体承力构件赋予哑光不锈钢材质属性，管路部分做了轻微的金属反光处理区分不同部件，叶片边缘做了细微的倒角光影处理，突出精密构件的加工质感，渲染背景采用素色渐变，将视觉重心集中在机械结构本身，通过多角度光影投射凸显结构的层次感，让各级叶片的排布、管路的走向、构件的连接关系都清晰可辨。设计思路上以还原燃气轮机核心工作段的结构逻辑为核心，没有做冗余的外观装饰，所有建模结构都服务于展示涡轮转子的动力传递路径、燃气流通路径，清晰呈现从燃气输入到涡轮做功的结构对应关系，既可以作为动力机械结构认知的参考模型，也可用于相关专业的教学演示场景，模型的各部件均做了独立的结构分组，可单独拆分查看单个构件的形态，方便理解整套涡轮总成的装配逻辑。
