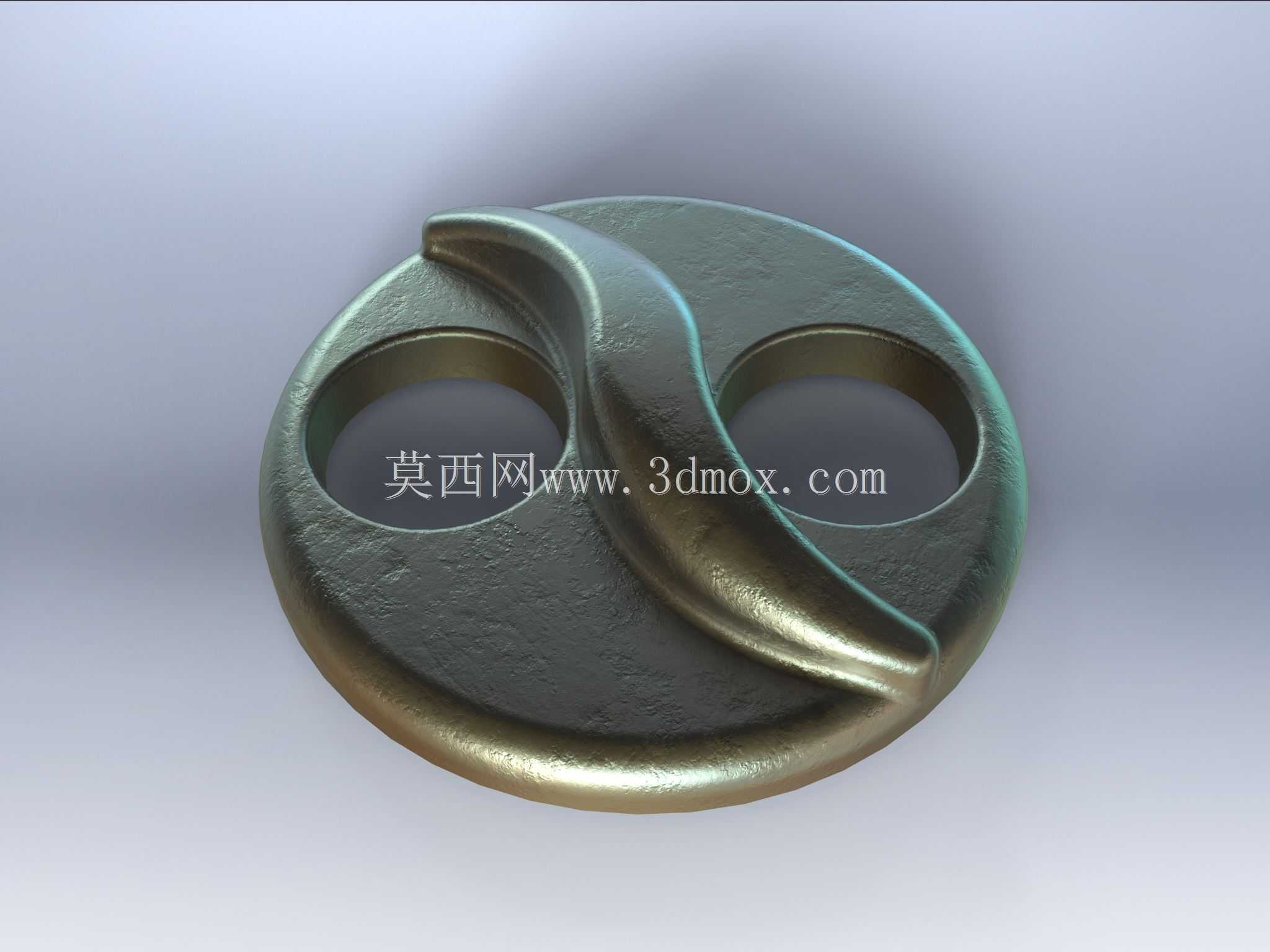

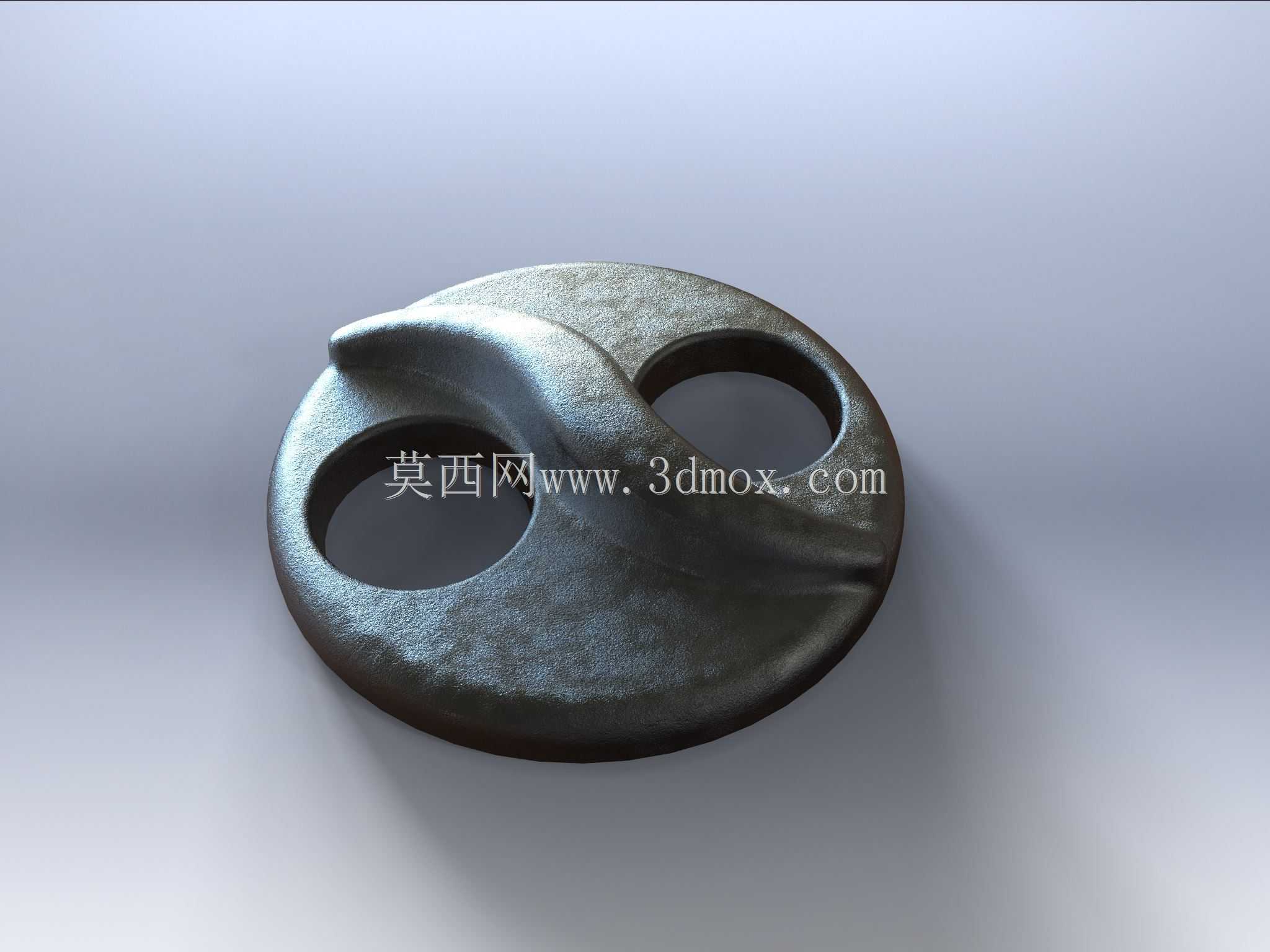

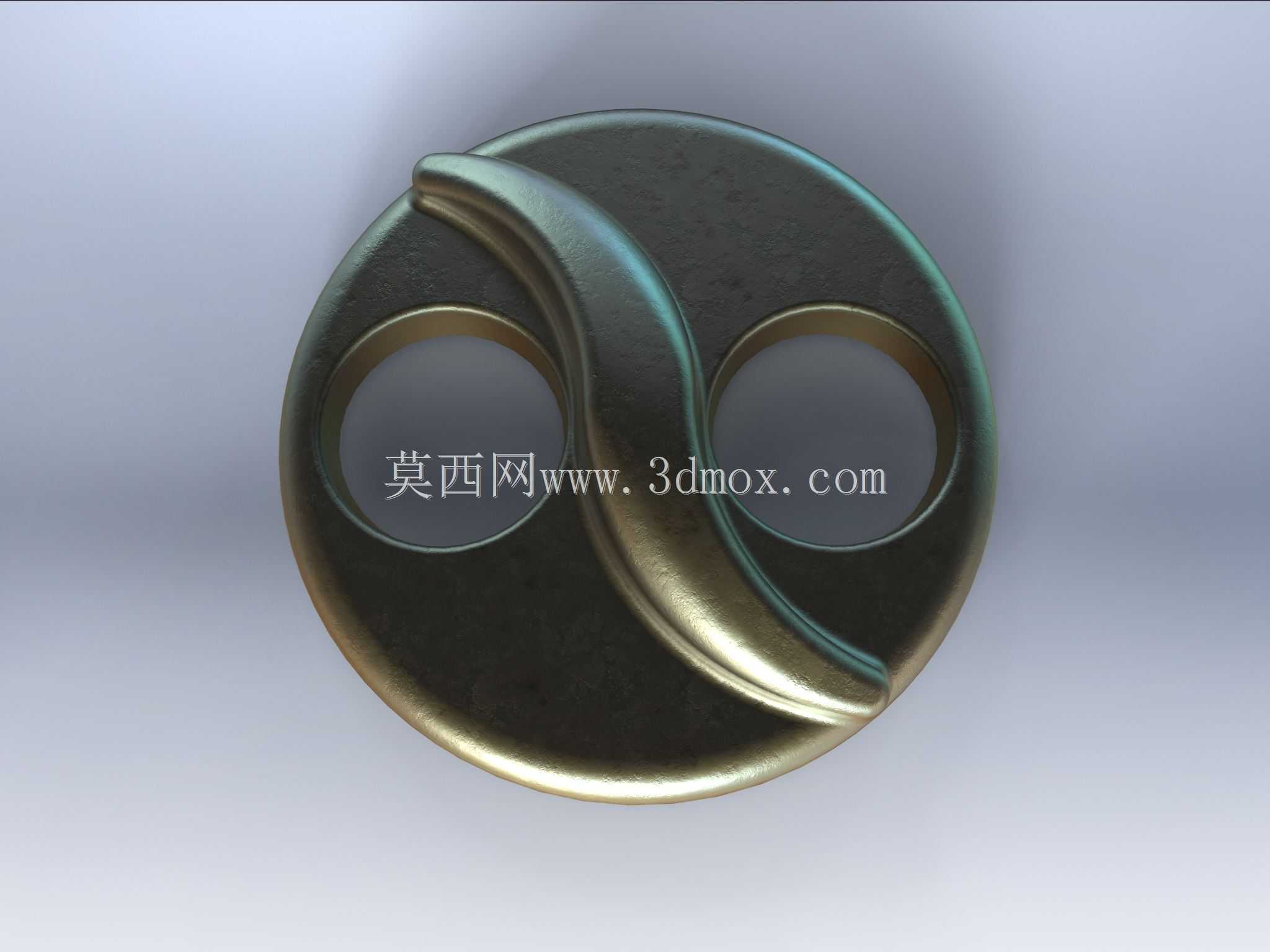

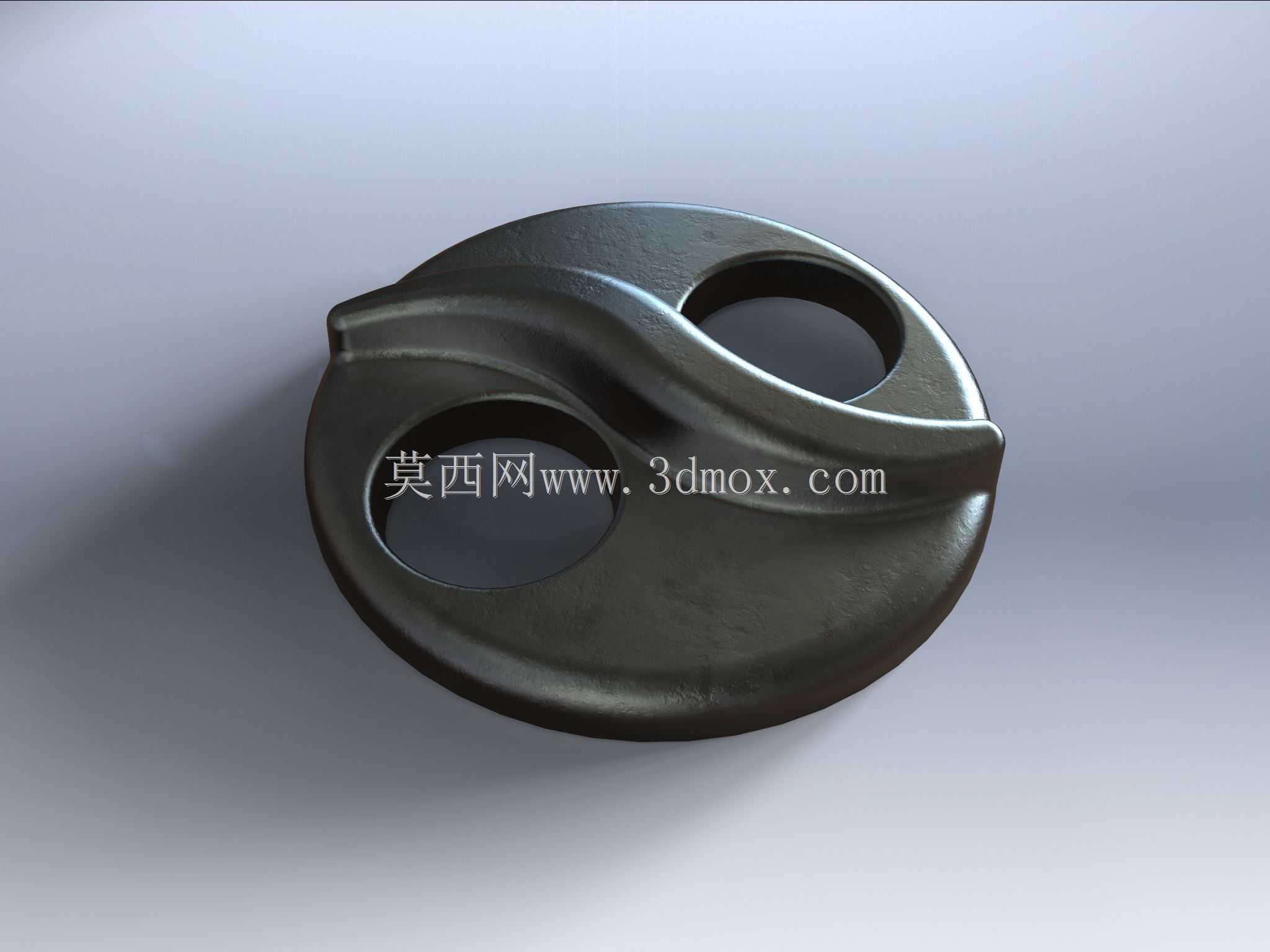

双孔弧形凸台铸铁结构件

这类带弧形凸台的双孔铸铁件，常应用在轻载传动的张紧限位场景，比如小型输送线的侧边导向定位、手动工装夹具的铰接限位座，也可作为简易吊具的受力连接片，适配低速、低冲击的工位辅助结构需求。从功能上看，两个对称通孔用于穿装销轴或螺栓，实现构件与机架、活动臂的铰接或固定，表面凸起的弧形筋条并非装饰结构，一方面是在铸件壁厚均匀的前提下提升整体抗弯刚度，避免双孔受力时盘面发生翘曲变形，另一方面弧形凸起的曲面可作为滑动接触面，在与相邻构件做小角度相对转动时减少平面摩擦的卡滞问题，相比平面对接的结构，曲面接触的容错性更强，对安装时的同轴度误差容忍度更高。设计这类铸件时，首先要确定双孔的中心距，这个尺寸直接决定了构件的安装跨距，需要匹配对应工位的安装孔位边界，孔的内径要根据穿装紧固件的直径预留合理的间隙，通常单边留0.2-0.5mm的装配余量，避免铸件尺寸偏差导致装不上的问题。盘面的整体厚度要根据额定受力计算，铸铁的抗压性能优异但抗冲击韧性一般，作为受力连接件时，厚度不能低于孔直径的三分之一，防止孔位处受力开裂。弧形凸台的高度要控制在盘面厚度的二分之一以内，过高会增加铸件的冷却应力，容易在筋条与盘面的交接处产生缩松缺陷，同时凸台的两侧要做自然的圆弧过渡，不能出现直角棱边，既方便铸造时的起模，也能减少应力集中点。外形上整体采用圆盘式轮廓，没有外伸的尖角结构，一方面是铸造时不容易产生浇不足的缺陷，另一方面安装后不会有突出的锐边，避免工位操作时的磕碰风险。安装边界方面，构件的最大外圆直径要比双孔外侧的最远间距大10mm以上，保证孔位周边有足够的实体支撑，安装时盘面与贴合面的接触区域要避开弧形凸台位置，保证固定时的贴合平整度，若作为滑动接触面使用，凸台的曲面粗糙度要控制在Ra6.3以下，减少相对转动时的磨损量。这类铸件采用灰铸铁材质即可满足使用需求，成本较低且具备一定的减震性能，适合在工位固定、不频繁承受大冲击载荷的场景下使用，建模时要注意所有转角处添加铸造圆角，避免后续生产时出现应力开裂的问题。
