双色轮式间歇旋转传动机构

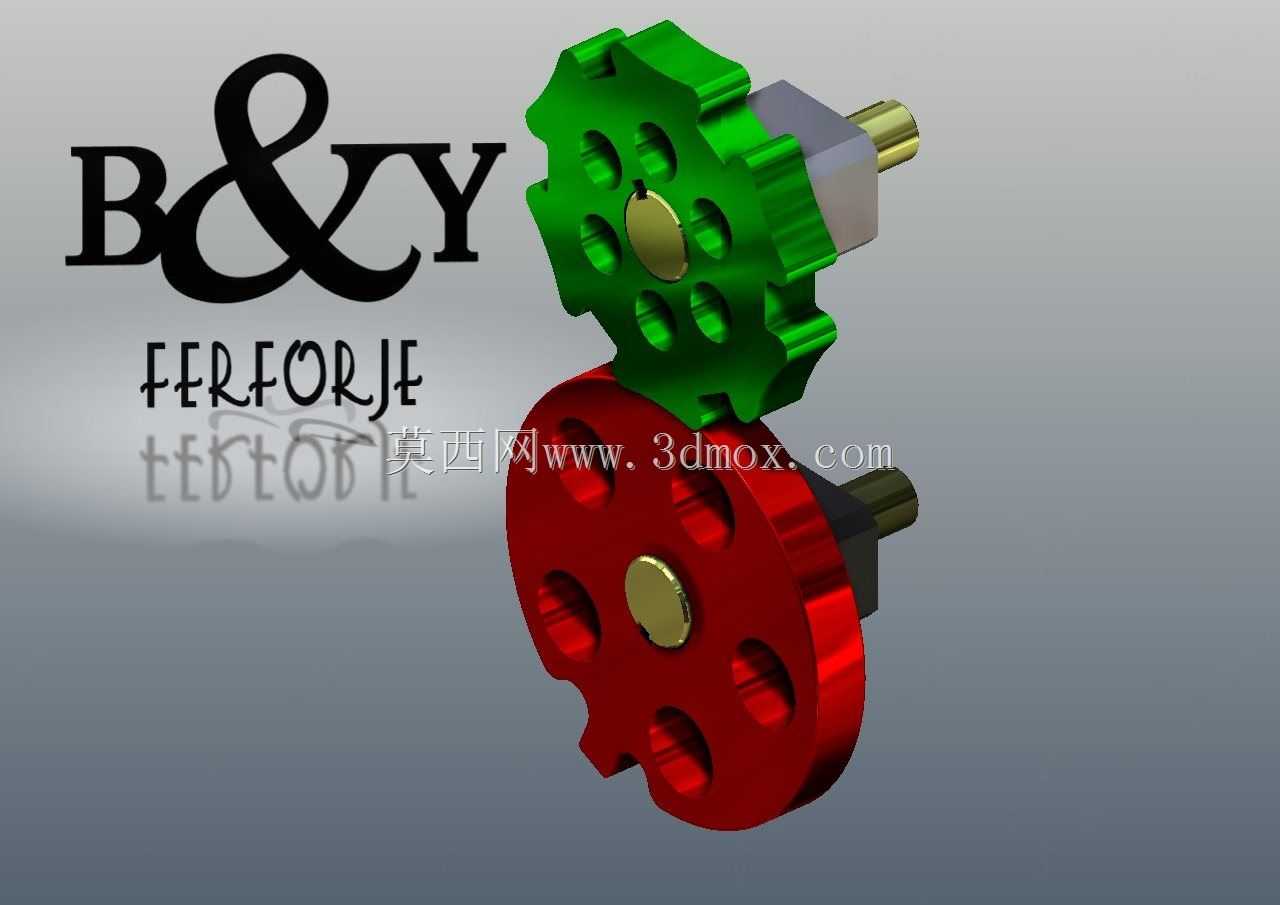

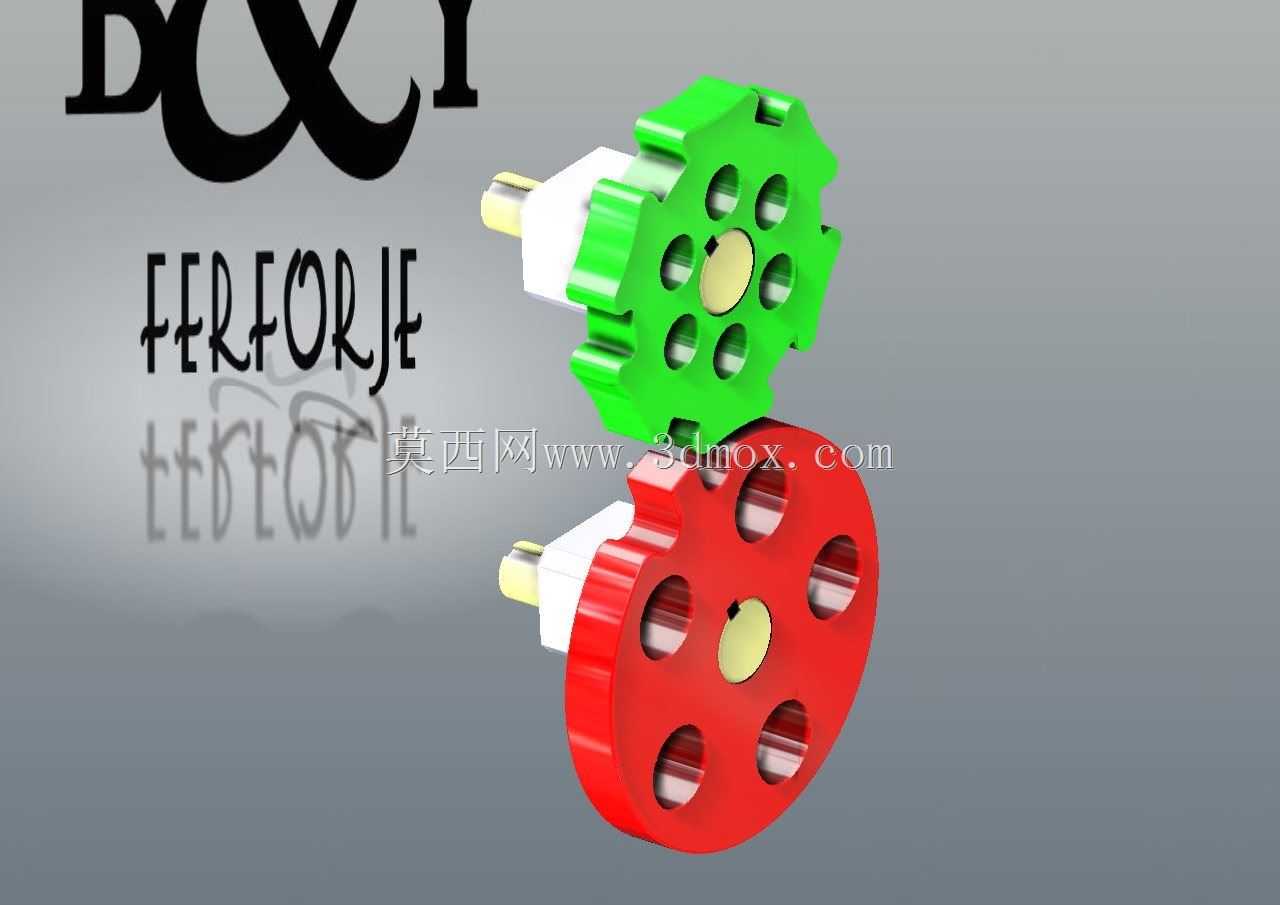

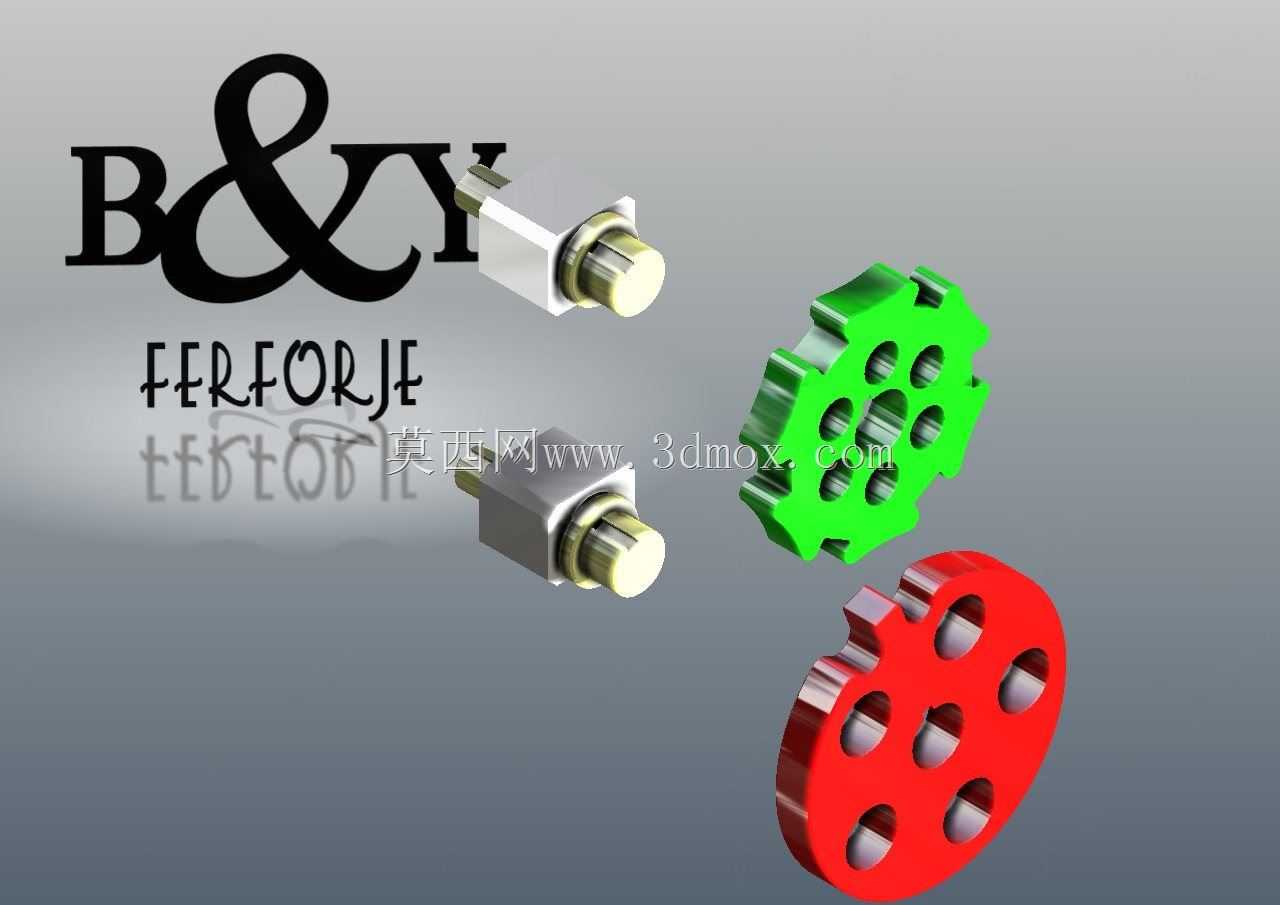

这类间歇旋转传动轮组，常被应用在多工位自动化送料、分度转台、包装设备的步进送料工位，以及小型专用机床的工位切换结构中，核心作用是把输入端的连续旋转运动，转化为输出端的定角度间歇转动，满足生产流程中工位停顿作业、定距输送的工艺需求。从结构特性来看，该机构通过两个异形轮的型面啮合实现传动，主动轮持续整周旋转时，从动轮仅在主动轮的啮合段接触时产生转动，其余时段保持锁止静止状态，本次展示的结构传动比设定为主动轮转1圈时，从动轮完成1/6圈的定角度转动，单次转动角度为60度，刚好适配六工位的分度作业需求，相比槽轮机构，这类异形轮啮合的间歇结构冲击更小，传动过程更平稳，适合中低速、轻载的工位切换场景。设计这类机构时，首先要明确工位数量对应的单次转动角度，以此确定从动轮的啮合槽数量与主动轮的驱动弧段长度，同时要校核两个轮的中心距，保证啮合段无卡滞、非啮合段无干涉，轮体的型面曲线需要做平滑过渡处理，减少传动过程中的刚性冲击，轮体中心的安装孔需要匹配对应规格的传动轴，轴孔处可根据负载需求设计键槽或顶丝孔，保证传动时无相对滑动。安装边界上，两个轮的中心距需要严格按照设计值加工安装基准，轮体的轴向定位要预留足够的挡圈安装空间，避免运转过程中发生轴向窜动，轮体的径向尺寸要匹配安装工位的空间余量，避免和周边的机架、送料组件发生运动干涉。这类结构不需要额外的锁止部件，依靠两个轮的非啮合弧面即可实现从动轮的静止锁止，简化了整体传动结构，降低了设备的装配复杂度，在小型自动化设备的分度工位中应用时，能有效减少传动链的零件数量，提升设备运行的稳定性，日常维护仅需定期在啮合面添加润滑脂，即可保证长期运行的精度与寿命。
