鼓式圆形电烤箱结构设计方案

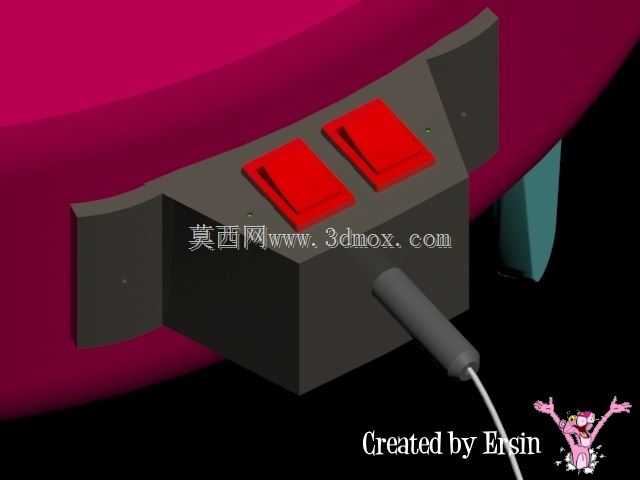

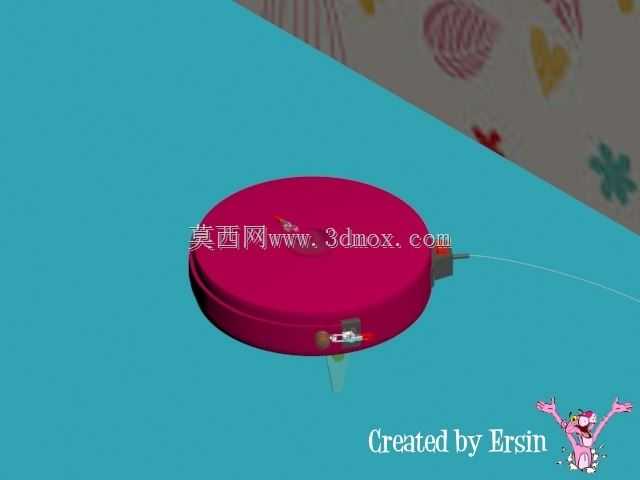

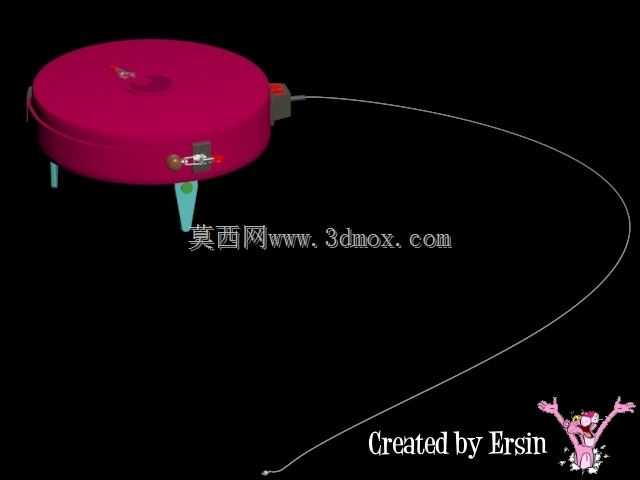

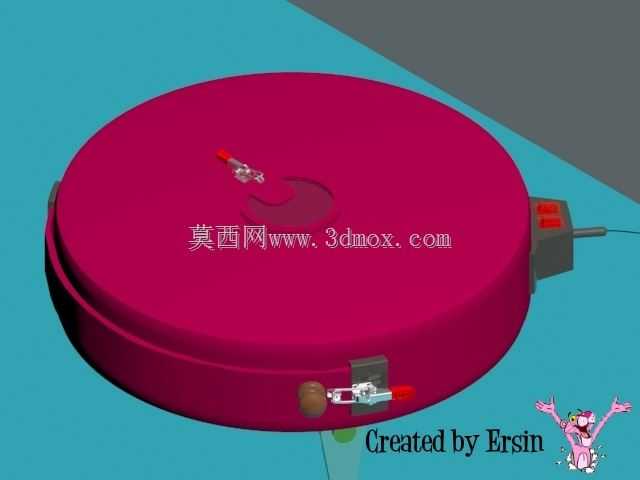

这款鼓式圆形加热烘烤设备，主要面向小批量工件低温烘烤、实验室样品恒温处理、小型餐饮门店食材现烤这类场景设计，整体采用扁圆柱式的鼓形结构，和常规方形烤箱相比，圆形腔体内部的热场分布更均匀，不会出现方形腔体边角处热流淤积、局部温度超差的问题。从结构设计逻辑来看，设备外壳采用双层钣金卷边成型，腔体边缘做了翻边咬合处理，配合侧面布置的快开锁扣结构，能保证上盖闭合后的密封性能，减少热量从合缝处逸散，锁扣带红色操作手柄，开合时不需要额外工具，单手就能完成解锁和锁止操作，日常取放物料的效率更高。设备侧面布置的电源开关带红色指示拨块，开关旁预留了电源进线的固定座，电源线通过线夹和设备本体连接，避免拉扯线缆时内部接线松脱，进线位置做了绝缘护套防护，符合低压电器的安全布线要求。设备底部预留了三个均匀分布的支撑脚安装位，支撑脚高度可微调，能适应不平整的放置台面，保证设备放置平稳不会出现晃动。腔体内部的加热电阻采用环形排布方式，沿着圆形腔体的侧壁均匀布置，配合底部的反射层，能让热量在腔体内形成循环对流，不需要额外加装热风风机就能实现腔体内各点温差控制在较小范围内，既简化了结构，也降低了设备运行时的风机噪音。上盖位置预留了观察窗的安装位，可以根据使用需求选配耐高温玻璃视窗，不用打开上盖就能观察内部物料的烘烤状态，避免频繁开盖导致的温度波动。设备侧面还预留了夹具安装位，可以根据不同的烘烤物料选配对应的固定夹具，不管是小型电子元器件的引脚固化、还是小尺寸食材的烘烤，都能通过更换夹具适配不同的装夹需求。设备的控制模块集成在侧面的接线盒内，接线盒和腔体之间做了隔热层隔离，避免腔体高温传导到电气元件部分，延长电气元件的使用寿命。整体外形的径向尺寸控制在适合桌面放置的范围，不会占用过多的操作台面空间，安装时只需要预留出侧面开关操作、锁扣开合的操作空间即可，不需要额外的固定安装工序，放置在平整台面上接电就能使用。
