做旧木质叉车玩具拼装结构设计

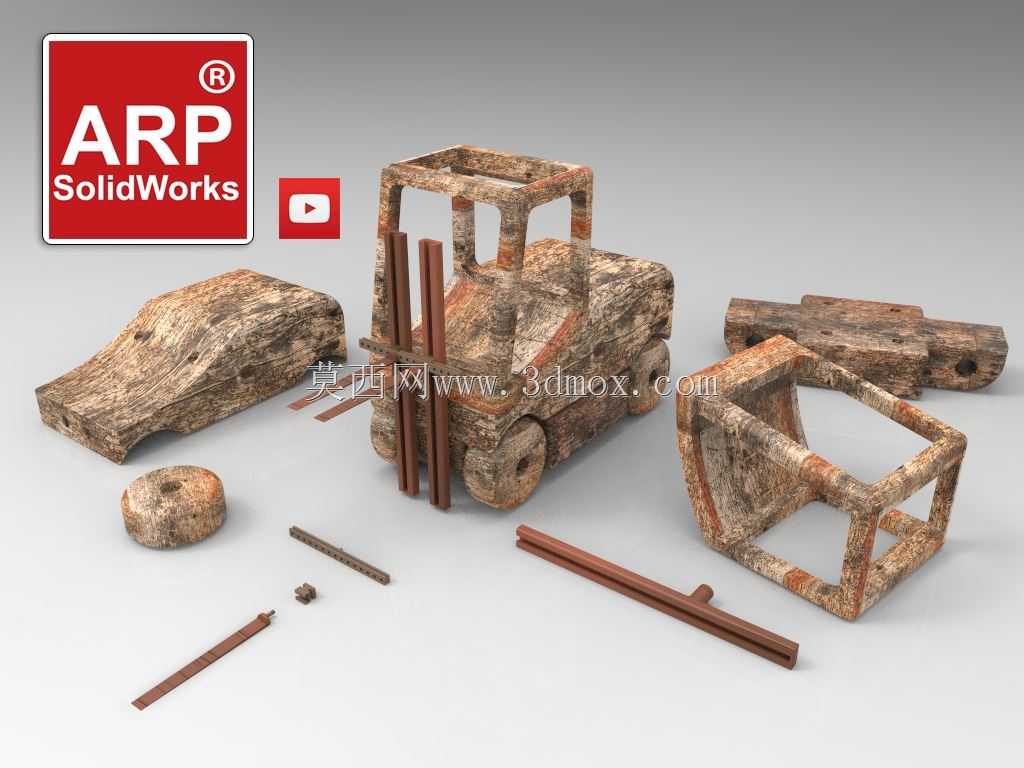

这款木质叉车玩具的结构设计，参考了真实工业叉车的核心功能布局，同时适配木质拼装的加工特性做了结构简化，可应用于文创教具、桌面摆件、手工拼装套件等场景。从功能特性来看，模型还原了叉车的门架升降结构、货叉取放形态、车身配重布局以及转向轮的活动空间，拆分后的零部件包含车身主体、门架组件、货叉杆件、车轮、附属货箱构件等，各部件的拼接边界预留了木质加工的公差余量，无需额外紧固件即可通过榫卯式插接完成组装，适配激光切割、CNC雕刻等常见木质加工工艺。设计过程中优先考虑了拼装的容错性，所有杆件类零件的插接端做了导向倒角处理，避免木质材料在组装过程中出现劈裂问题；车身主体的空腔结构既还原了真实叉车的发动机舱视觉形态，也能降低整体材料用量，同时为后续加装小型磁吸配重块预留了内部空间，可根据摆放需求调整车身重心，避免货叉挂载小物件时出现前倾翻倒的问题。外形尺寸方面，整体拼装完成后的长宽高比例参考真实平衡重式叉车的1:12缩放比例调整，总长度控制在180mm左右，宽度控制在80mm左右，门架升起后的总高度不超过150mm，适配常规桌面展示的空间边界，不会占用过多陈列面积；车轮组件的安装孔位同轴度公差控制在0.1mm以内，保证拼装完成后车轮可顺畅转动，无卡滞偏摆问题。门架部分的双层滑动结构做了限位设计，滑动行程控制在40mm，既还原了真实叉车货叉升降的动作逻辑，也避免滑动超程导致构件脱落；货叉的厚度与间距参考真实叉车的货叉比例调整，可承载小型木质模拟货箱，满足场景化陈列的互动需求。车身表面的做旧纹理设计适配木质材料的染色、做旧处理工艺，无需复杂的表面喷涂即可呈现出复古旧化的视觉效果，降低了后期表面处理的工艺门槛。所有零部件的拆分逻辑充分考虑了板材的利用率，所有平面类零件均可在单张200*300mm的椴木层板上完成排料加工，减少材料浪费；杆件类零件的截面尺寸统一为6*6mm，可直接使用标准木方裁切加工，无需定制特殊截面型材，进一步降低生产加工的成本。从结构验证角度来看，各拼接部位的插接深度不小于8mm，保证组装后的结构强度，正常手持移动不会出现构件松脱问题；边角位置全部做了R2以上的圆角处理，避免尖锐边角造成划伤，适配作为儿童拼装教具的安全要求。
