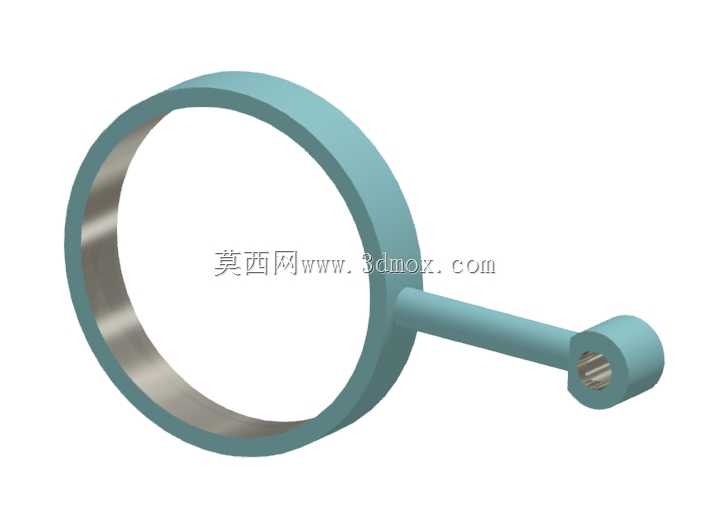

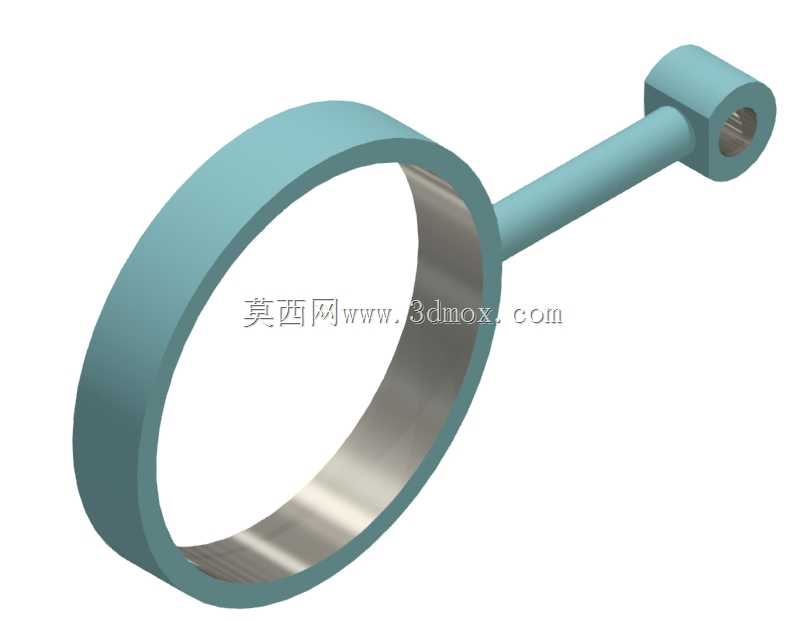

带侧接杆的环形箍紧连接构件

该构件属于机械系统中常见的箍紧连接类零件，核心功能是通过环形主体包覆在圆柱类轴件、管件外圆表面，借助侧接杆端的铰接结构传递拉力或扭矩，实现被包覆件的位置锁定、周向限位或是联动传动，在小型流体管路固定、轻型操纵机构联动、精密仪器调节组件中都能见到这类结构的应用。从结构设计逻辑来看，环形主体采用等厚薄壁圆环构型，内孔加工精度直接决定与被包覆件的贴合度，设计时需要根据被连接件的外圆公差预留合理的配合间隙，过大会导致箍紧后出现旷量，过小则会造成装配卡滞甚至无法套装；环形主体的壁厚取值需要兼顾刚性与轻量化要求，壁厚过薄在受侧向拉力时容易出现椭圆变形，导致内孔与被连接件接触面压分布不均，长期使用会出现局部磨损加剧的问题，壁厚过大则会增加不必要的重量，在对重量敏感的精密机构中还会增大运动惯量影响响应速度。侧接杆与环形主体采用一体化衔接结构，衔接位置做了圆弧过渡处理，避免应力集中导致的断裂风险，接杆末端的铰接孔采用同轴双层凸台结构，凸台端面作为铰接配合的定位面，孔内可配套销轴实现与其他连杆构件的铰接，铰接孔的轴线与环形主体的端面平行度是关键形位公差，若平行度超差，装配后会出现连杆别劲、运动卡滞的问题，严重时会导致整个联动机构动作失效。从安装边界来看，该构件的安装空间需要预留环形主体的套装操作空间，侧接杆摆动范围内不能有其他结构干涉，铰接端的销轴装配需要预留足够的操作空间用于装拆卡簧或开口销；环形主体的内孔尺寸需要与被包覆件的外圆尺寸匹配，接杆长度决定了铰接点与环形中心的力臂长度，力臂越长，相同拉力下能提供的箍紧力矩越大，但对应的接杆刚性要求也越高，设计时需要根据实际受力情况核算接杆的抗弯强度，避免受载时接杆出现弯曲变形。这类构件在实际应用中，常被用在小型操纵机构的联动环节，比如轻型设备的档位调节连杆、小型管路的快装抱箍组件、精密测试设备的定位锁紧结构，相比分体式抱箍，一体化的结构减少了装配零件数量，降低了装配累计误差，同时铰接端的集成设计省去了额外焊接或装配连接耳的工序，整体结构可靠性更高。建模过程中需要重点关注环形内孔的圆柱度、接杆与环形主体衔接处的圆角处理、铰接孔与环形端面的位置度，这些参数直接影响后续零件加工的合格率以及实际装配后的使用性能，在做装配仿真时需要模拟接杆摆动全行程的干涉情况，确认与周边构件的安全间隙。
