多色D-Sub连接器接口结构设计

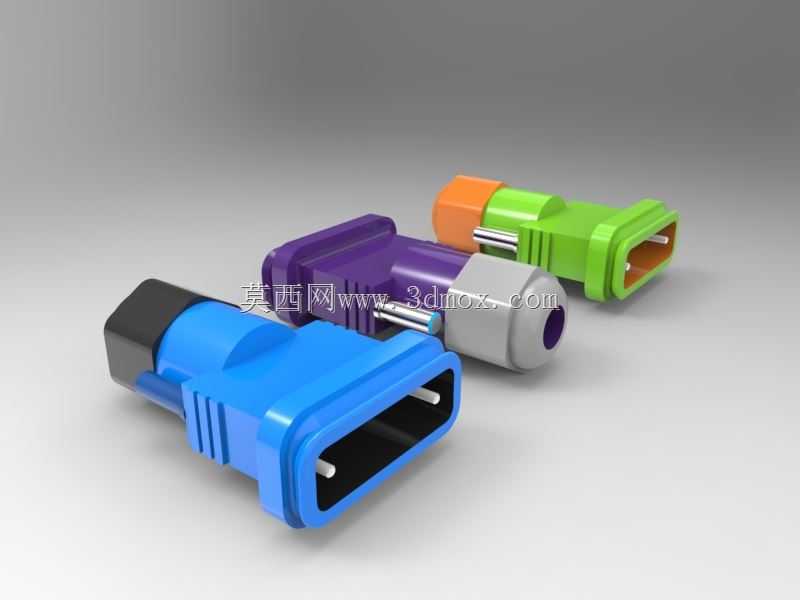

这类D-Sub连接器在工业控制、通讯设备、测试仪器的信号传输链路中应用十分广泛，常见于工控板卡外接端口、伺服驱动器通讯接口、老旧数据传输设备的外接连接端，承担着模拟信号、低速数字信号的稳定传输作用，部分带屏蔽结构的款式也可用于弱电工控场景的抗干扰连接。从结构设计来看，本次呈现的四款不同配色的连接器，外壳采用了阶梯式的卡扣限位结构，插合端做了导向倒角处理，能够在盲插操作时快速对位，避免插针弯折损坏；尾部的线身衔接处做了渐变收腰结构，既可以缓解线材弯折时的应力集中，也能提升握持插拔时的手感，插拔过程中受力更均匀，不会出现外壳形变导致的插合卡滞。不同配色的外壳并非仅做外观区分，实际生产中可通过配色快速区分针脚定义，比如蓝色款多用于VGA视频信号传输、绿色款可用于串口通讯、紫色款适配PS/2类外设连接、橙色款可用于自定义工业信号传输，方便产线装配与后期运维时快速识别端口功能，减少错插概率。从安装边界来看，这类连接器的插合端外轮廓尺寸遵循通用D-Sub接口的标准尺寸规范，插针中心距、外壳定位凸台的尺寸完全匹配行业通用的安装面板开孔尺寸，可直接适配标准D-Sub法兰安装孔位，不需要额外修改设备面板的开孔尺寸；外壳壁厚做了均匀化处理，最薄处不小于1.2mm，既满足注塑成型时的熔体流动要求，也能保证日常插拔时的结构强度，不会因为反复插拔出现外壳开裂的问题。内部插针固定座采用了隔槽式设计，每根插针之间都有独立的绝缘隔筋，避免相邻针脚之间出现信号串扰，插针伸出长度做了差异化设计，接地针脚比信号针脚长0.8mm，能够保证插合时先接通接地回路，再连通信号针脚，避免热插拔时的浪涌信号损坏后端电路元件。外壳表面做了细磨砂纹理处理，既可以减少注塑时的表面缩痕，也能提升插拔时的摩擦力，手上有少量油污时也能顺利完成插拔操作，不会出现打滑的情况。
