多通路法兰式旋转压力接头结构设计

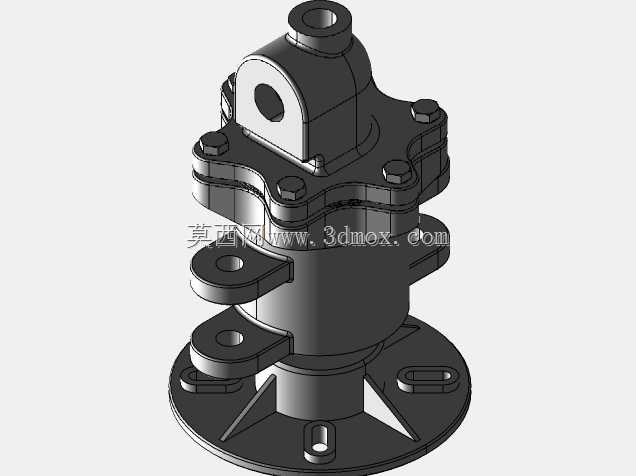

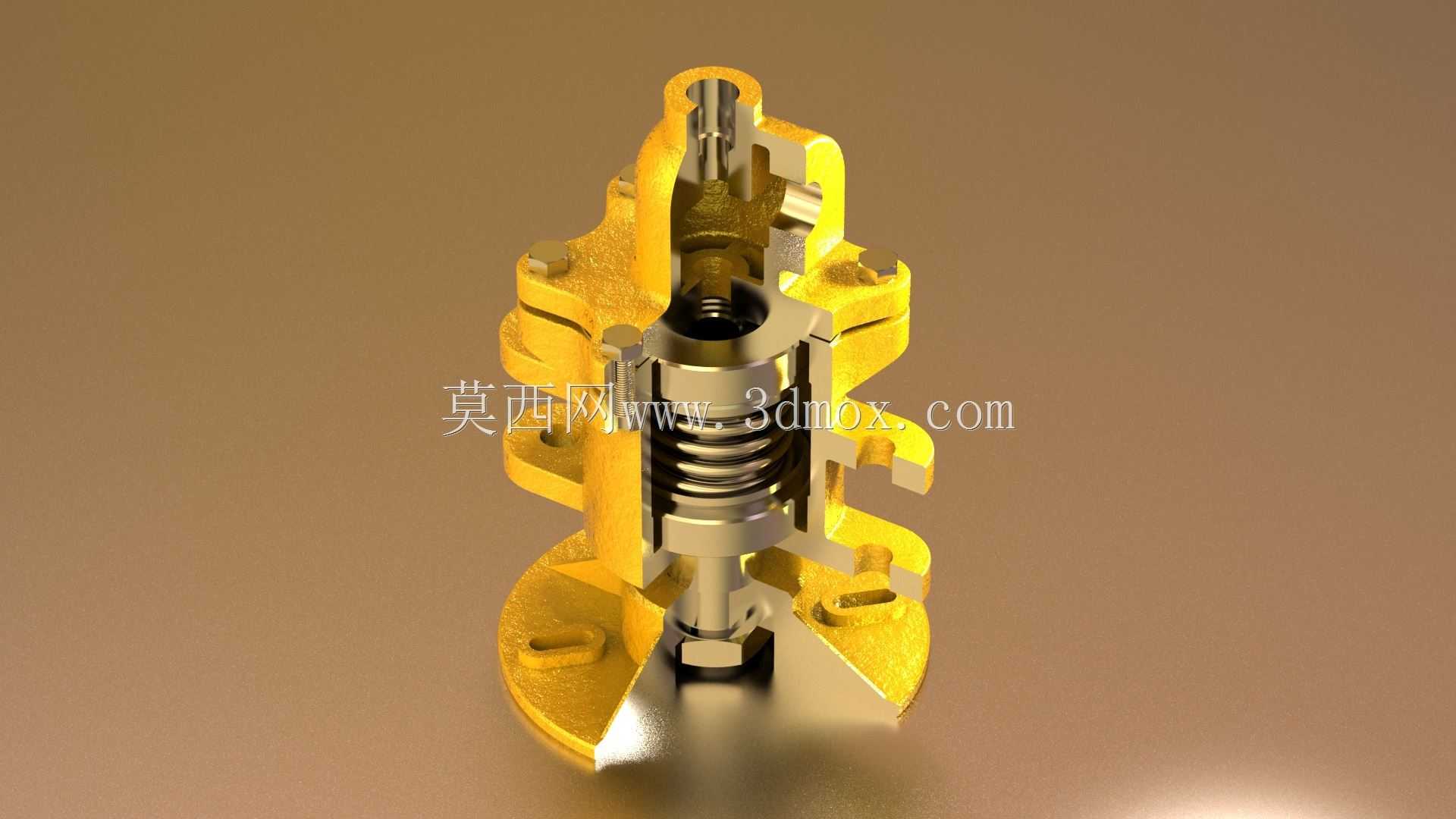

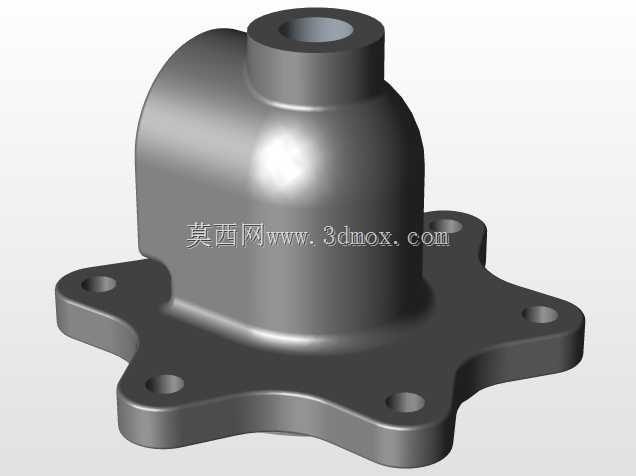

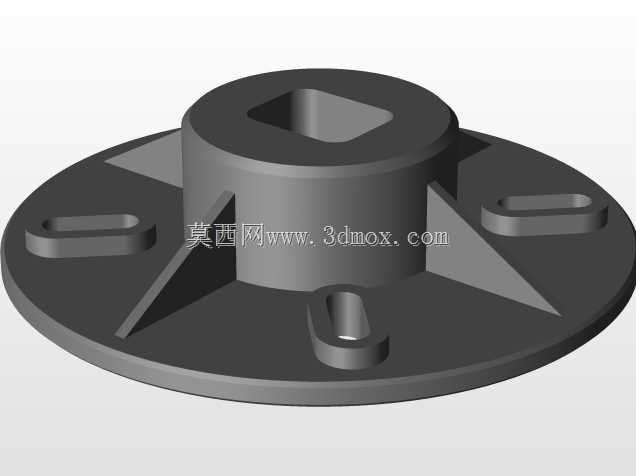

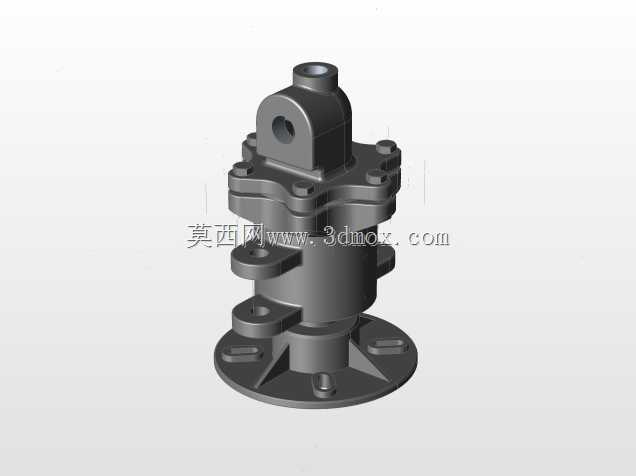

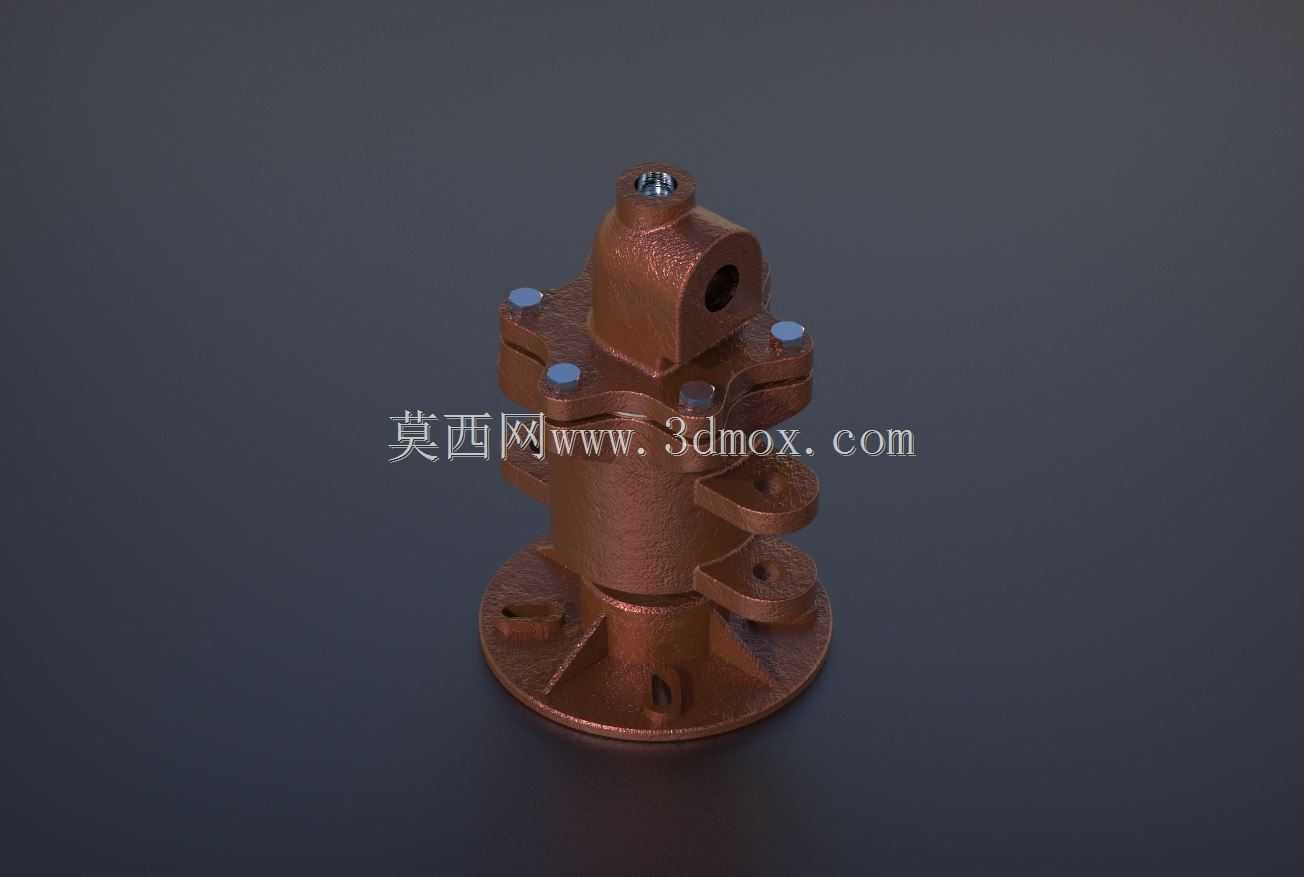

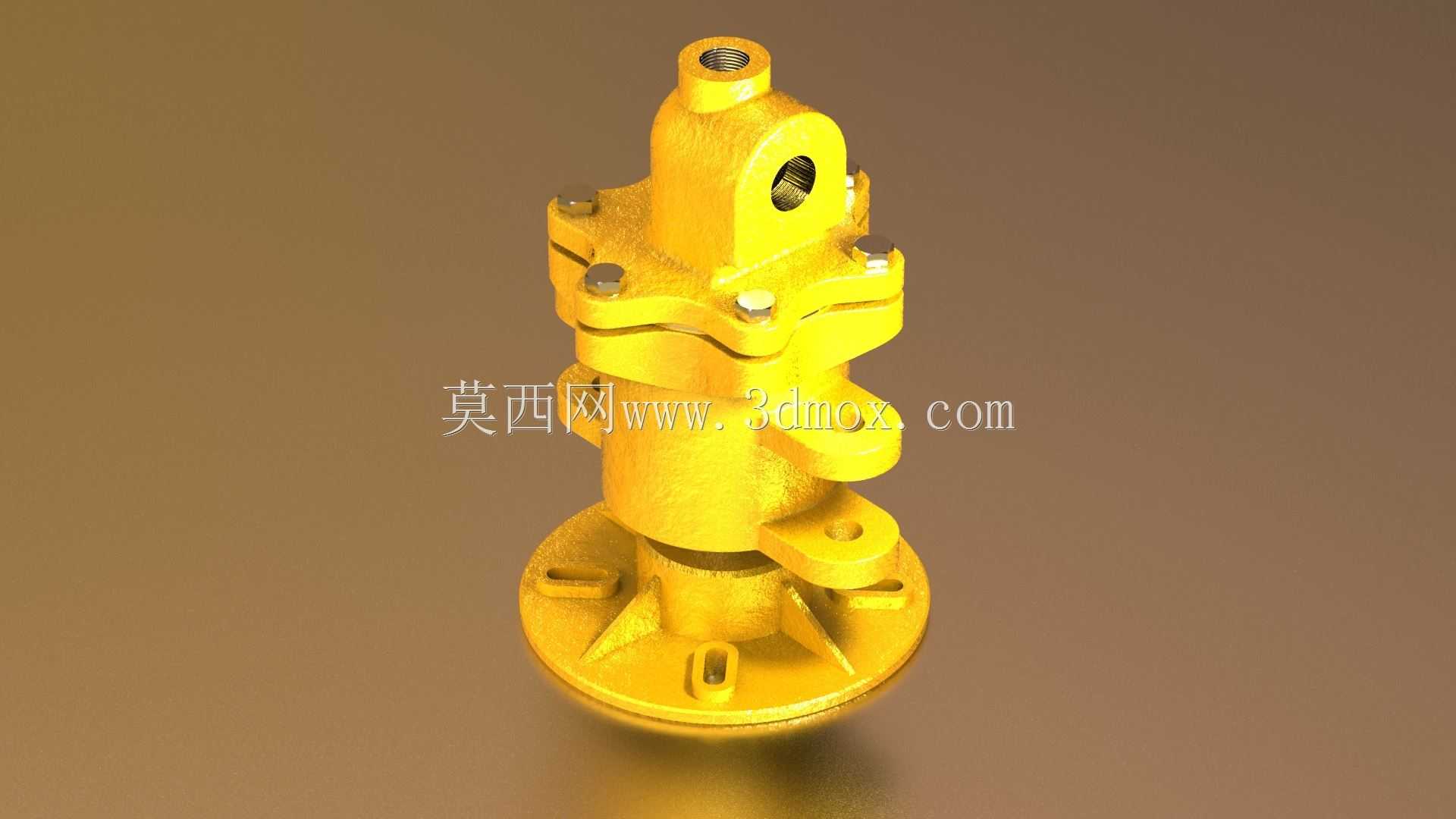

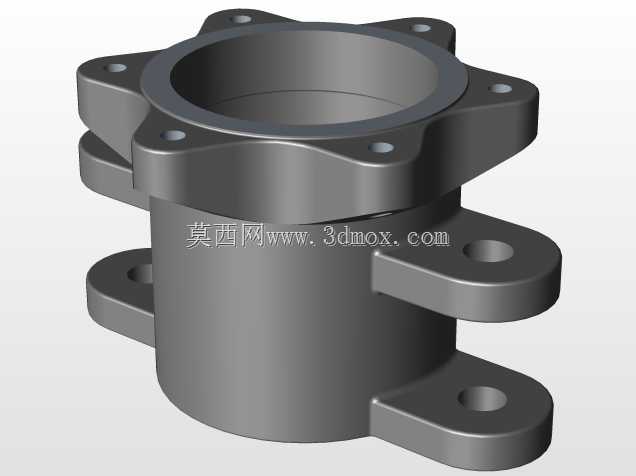

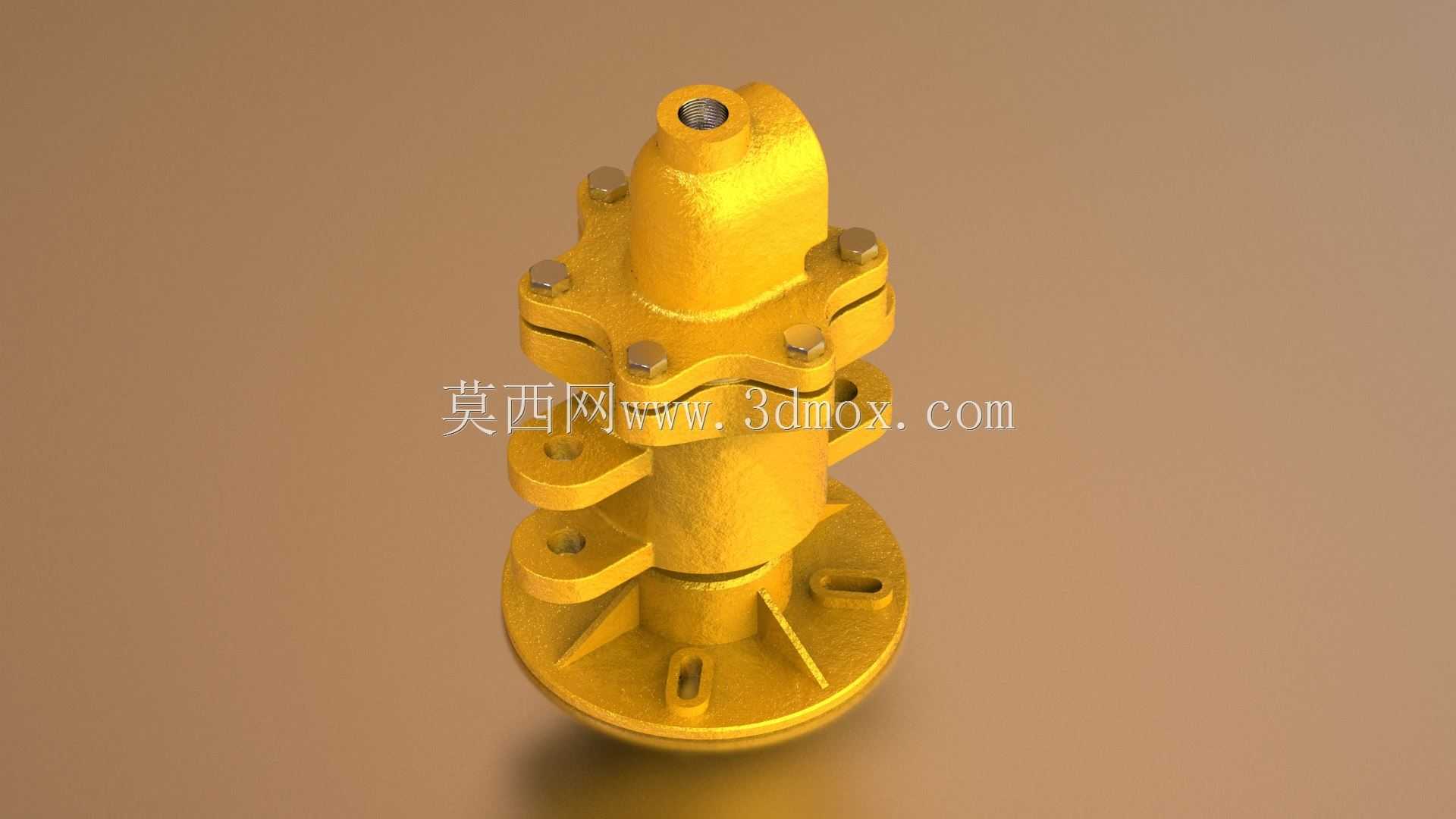

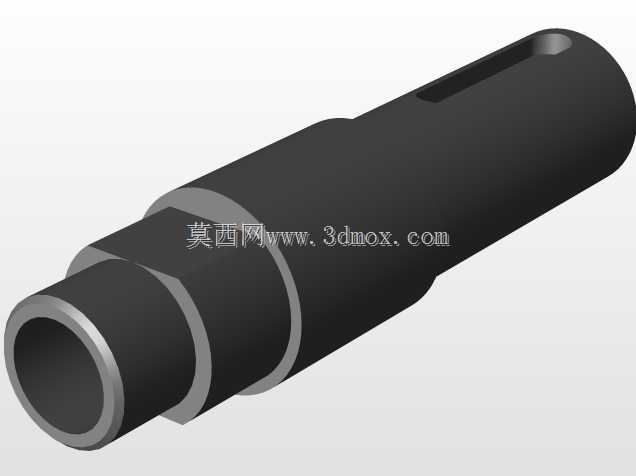

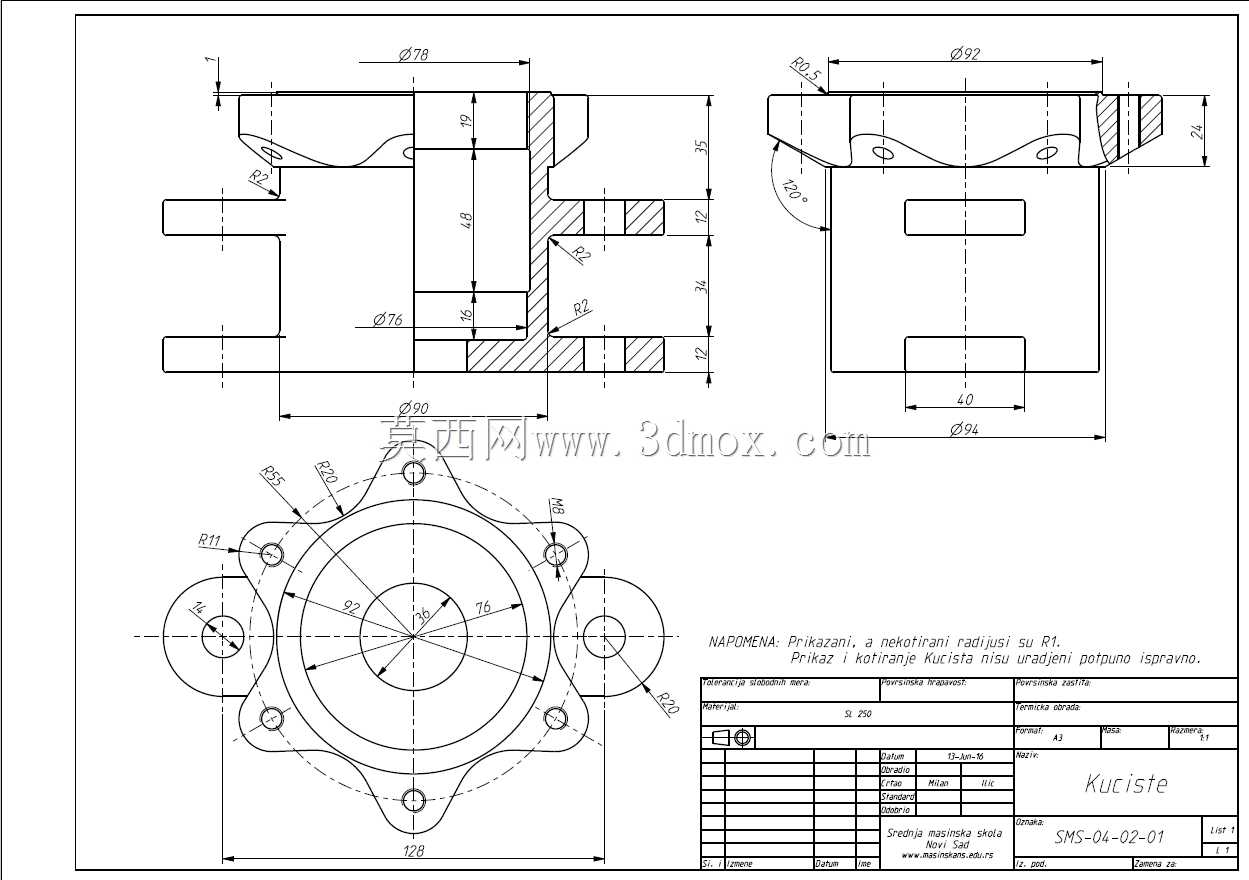

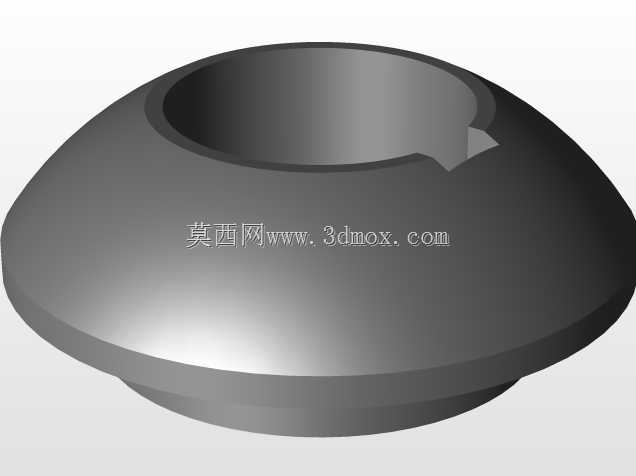

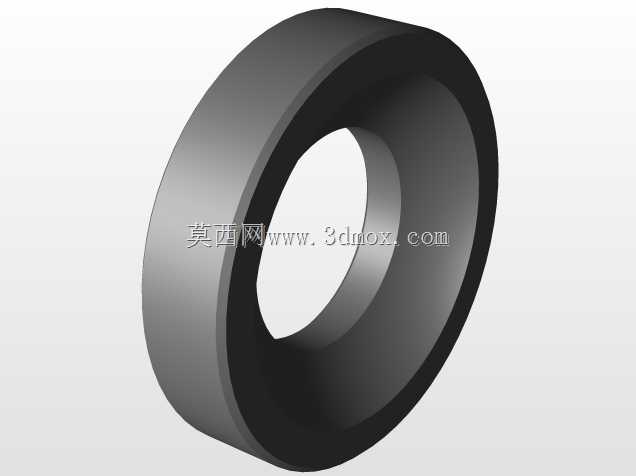

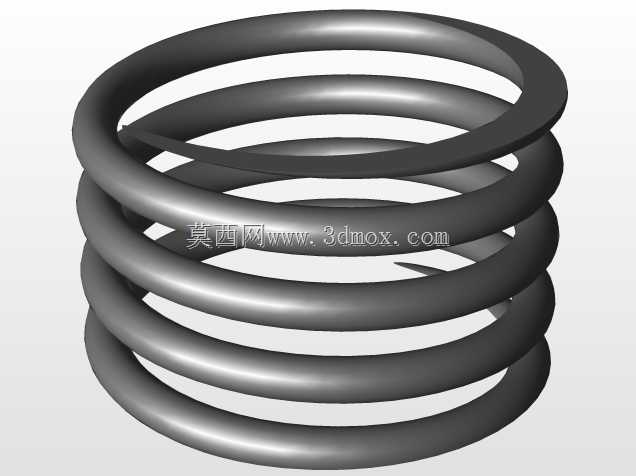

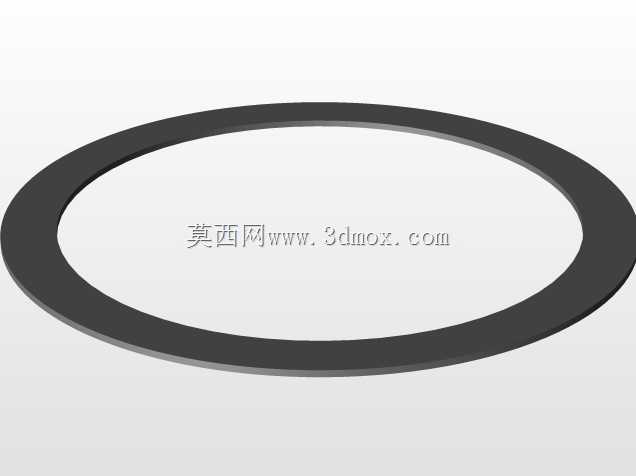

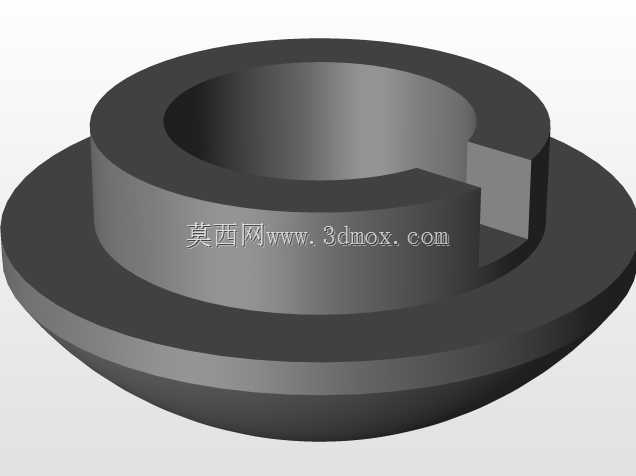

这类旋转压力接头主要应用在需要同时输送多路压力流体、且连接端存在相对回转运动的工业场景中，比如工程机械的中央回转供液通路、橡塑设备的辊筒温控介质输送、自动化生产线的旋转工位气液供给，都需要这类部件来解决固定管路与回转部件之间的介质输送问题，避免管路随部件回转发生缠绕、扭折。从结构设计来看，该接头采用底部法兰盘作为安装基准，法兰盘上预留的安装槽孔可适配不同规格的安装螺栓，安装时需保证法兰端面与设备回转端面的同轴度，控制端面跳动量在允许范围内，避免回转过程中出现偏磨导致密封失效。接头主体采用分层堆叠的多通路结构，每层对应独立的输送通路，层间设置密封结构分隔不同通路的介质，避免不同压力、不同类型的介质发生串流，外部的蓝色紧固件用于压紧层间密封件，保证各通路在额定工作压力下的密封可靠性。上部的回转连接端设置有介质接口与定位结构，可与外部回转部件直接对接，接口的通径尺寸匹配对应通路的额定流量，设计时需根据输送介质的流速、压力降要求核算通径大小，避免通径过小导致介质输送阻力过大，或是通径过大造成结构冗余、整体尺寸超标。在设计这类接头时，首先要明确工作场景下的通路数量、各通路的工作压力、输送介质类型、回转转速范围，再根据这些参数确定密封件的材质与结构形式，比如输送水基介质可采用丁腈橡胶密封，输送高温油液则需要选用氟橡胶材质，高转速工况下还要考虑密封件的润滑与散热结构，避免密封件快速磨损。整体外形采用阶梯式圆柱结构，底部法兰直径大于主体直径，保证安装稳定性，主体部分的外径尺寸根据通路数量与通径大小排布确定，各层接口的位置错开布置，方便外部管路的连接与拆装，避免管路之间出现干涉。接头的回转配合面采用精加工工艺保证配合精度，控制配合间隙在合理范围，既保证回转动作顺畅无卡滞，又能避免间隙过大导致密封件挤出失效。实际选型应用时，除了核对通路数量、压力参数，还要确认安装法兰的螺栓孔分布尺寸、接口的螺纹规格与设备端匹配，同时要考虑回转过程中接头的允许摆动角度，避免安装同轴度偏差过大造成附加载荷，缩短接头的使用寿命。
