多色按动式中性书写笔结构设计

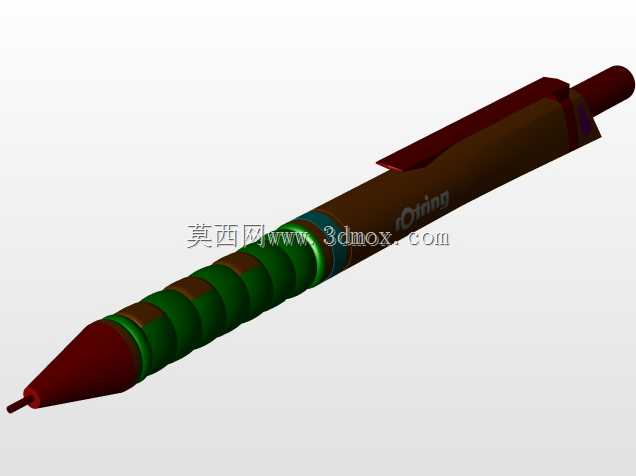

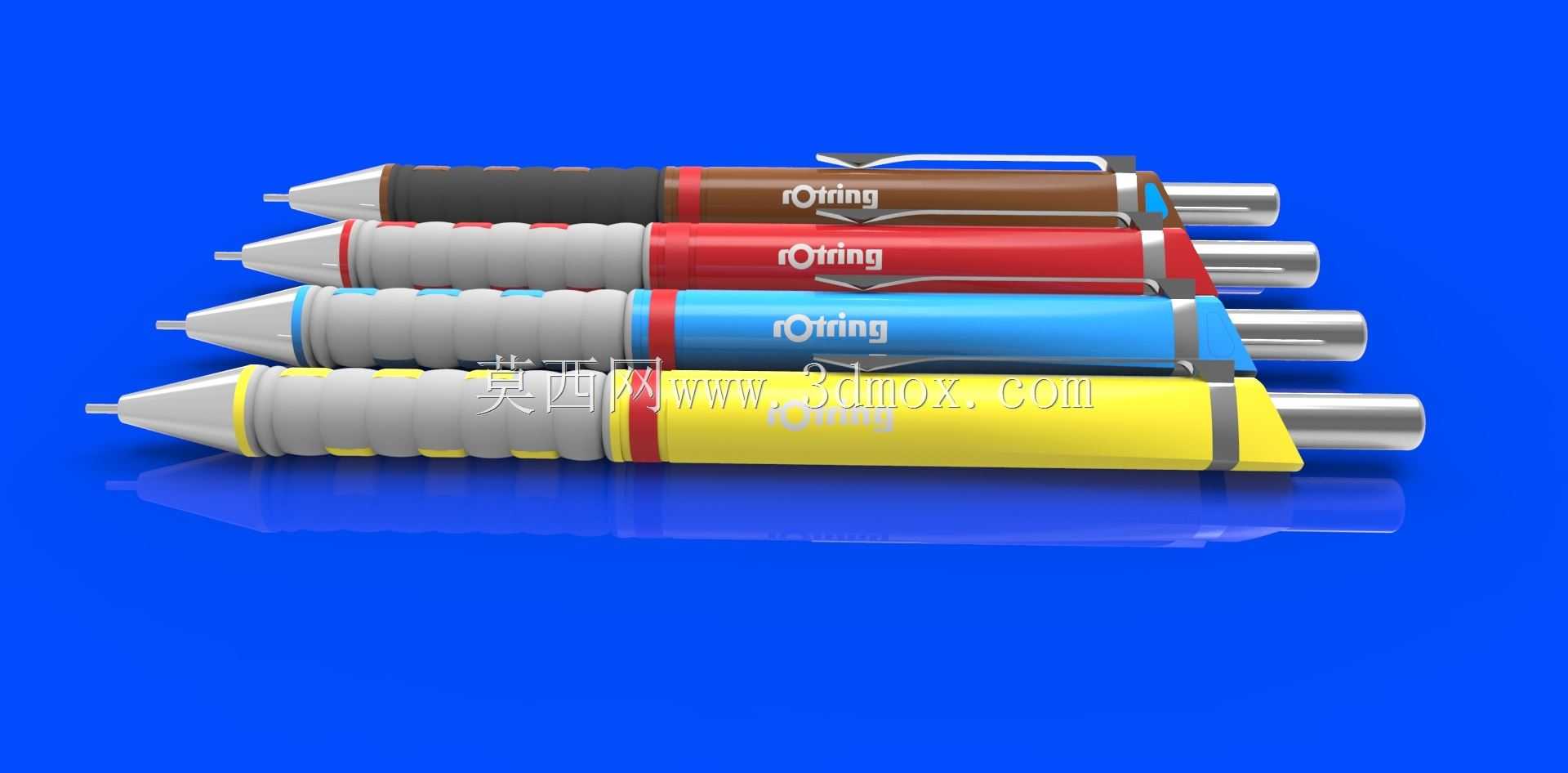

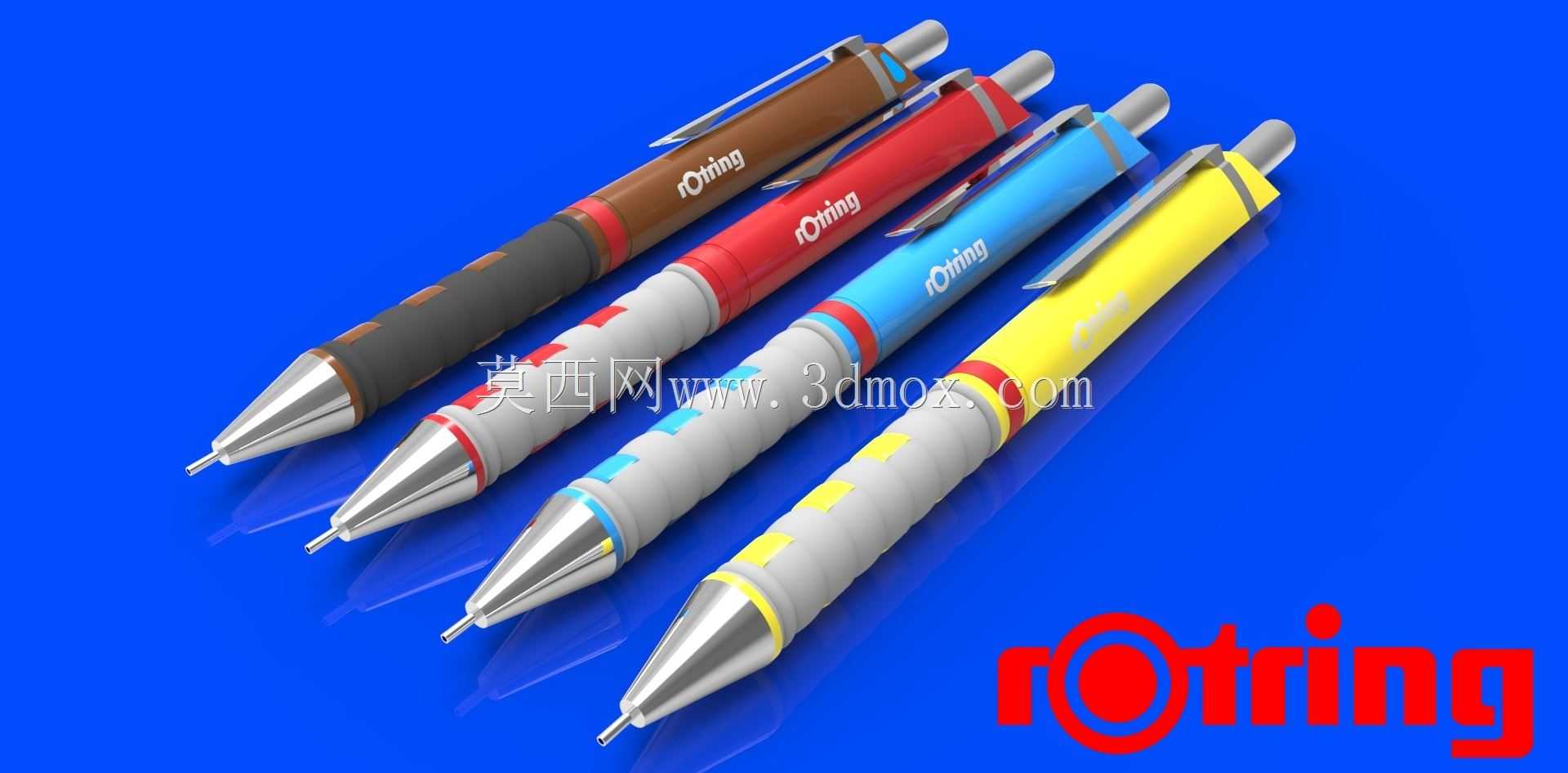

日常办公与学生场景中高频使用的按动式中性笔，其结构设计直接影响握持手感与使用寿命，本次建模完整还原了笔身各部件的配合关系与外观细节。从实际使用场景出发，这类书写笔需要适配长时间握持书写的需求，因此握胶区域做了多道环形防滑槽设计，槽体深度控制在0.8mm左右，既能够增加手指与笔身的摩擦力，避免出汗时打滑，又不会因为槽体过深积攒污渍，日常擦拭清洁更为方便。笔身主体采用分段式装配结构，从笔尖到笔尾依次为金属笔尖头、握胶套、笔身主壳体、按动顶帽、金属笔夹，各部件之间采用卡扣与过盈配合结合的连接方式，不需要额外螺丝固定，装配工序简单，适合大批量流水线生产。笔夹部分采用金属冲压成型，表面做哑光镀铬处理，既可以夹持在笔记本、口袋边缘防止滚落，其弧度设计也贴合笔身轮廓，不会突出硌手，笔夹与笔身的连接位置做了内嵌式转轴，转动角度可达15度，夹持不同厚度的物件时都能保持足够的夹紧力。按动结构内置在笔身上半部分的腔体内，配合复位弹簧实现笔尖的伸出与收回，按动行程控制在4mm，按压力度设置在12N左右，按动反馈清晰，不会出现卡滞或者误触收回的情况。笔身主壳体采用ABS工程塑料注塑成型，表面做磨砂晒纹处理，不同配色的笔身壳体壁厚统一控制在1.2mm，既保证了结构强度，跌落时不易开裂，也能控制整体重量，单支笔整体重量控制在18g左右，长时间书写不会产生手部疲劳。笔尖处的金属头采用铜质电镀工艺，与笔身壳体的配合间隙控制在0.05mm以内，伸出后不会出现晃动，保证书写时的线条稳定性。笔尾的按动顶帽做了圆弧过渡处理，与手指接触的位置做了微凹曲面，贴合指腹形状，按动时受力均匀。多色外观的设计适配不同用户的审美偏好，笔身中部的品牌标识区域采用凹印填色工艺，标识不会因为日常摩擦脱落。从安装边界来看，整笔装配完成后总长度为145mm，笔身最大直径为12mm，适配常规直径0.5mm的中性笔芯，笔芯更换时只需要拧开笔尖位置的金属头即可完成操作，不需要拆分整个笔身，日常维护便捷。内部的弹簧采用不锈钢材质，线径0.4mm，自由长度20mm，压缩至16mm时即可提供足够的复位力，经过万次按动测试后弹力衰减率低于5%，能够满足整笔的使用寿命要求。握胶部分采用软质TPE材质注塑，邵氏硬度设置为60A，软硬度适中，握持时能够轻微形变贴合手指轮廓，缓解长时间书写的手部压力，握胶与笔身壳体之间采用周向卡扣固定，不会出现转动或者松脱的情况。
