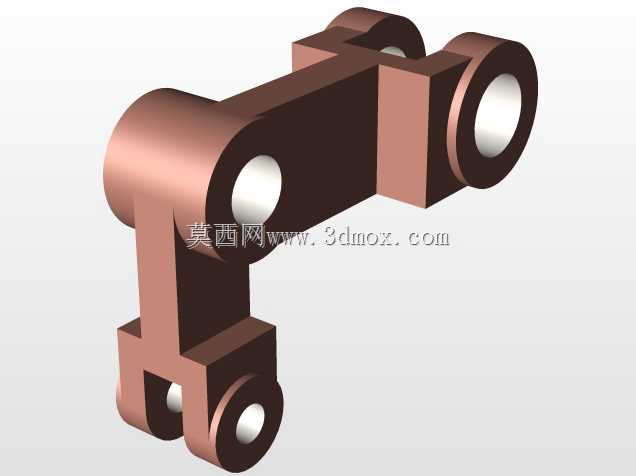

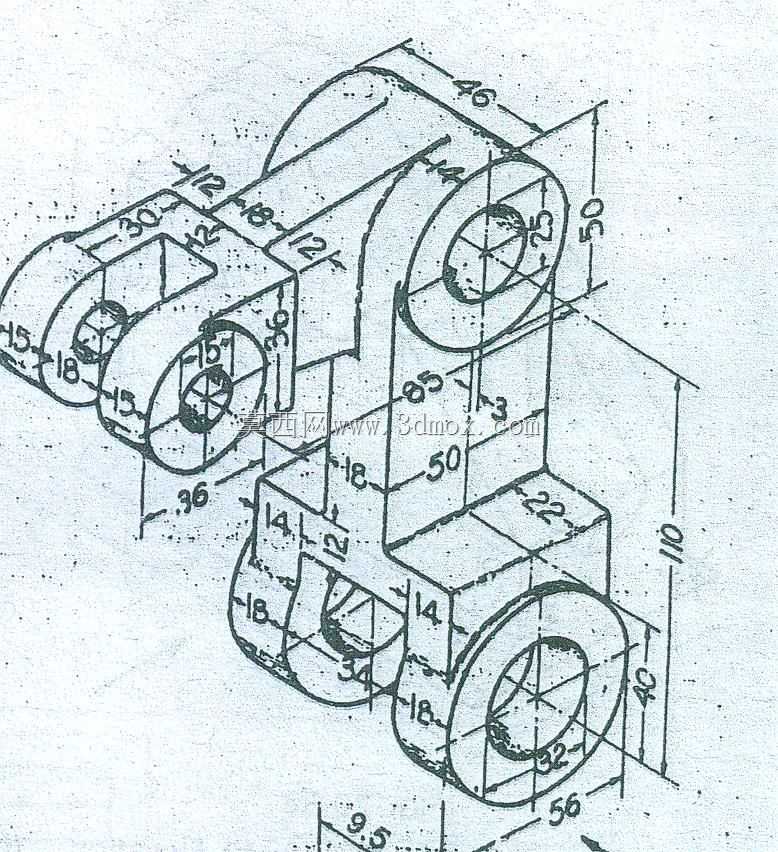

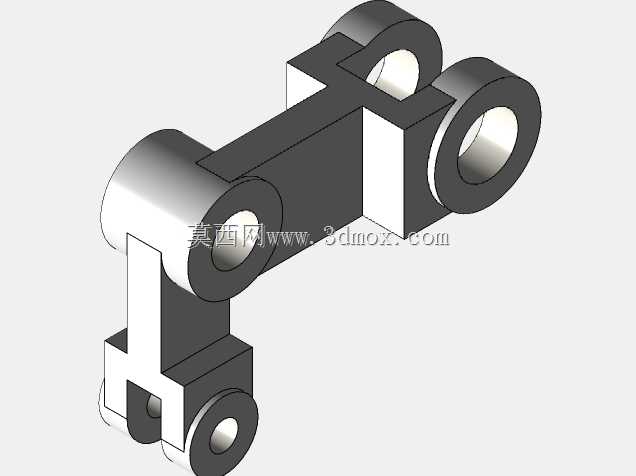

等轴测练习用多铰接支座机械构件

这类多铰接支座构件常见于多连杆传动机构的节点位置，在轻工自动化生产线的连杆输送单元、包装设备的联动执行机构、小型工程机械的操纵连杆组中都能见到同结构原理的零件，主要承担多组连杆的铰接定位、运动轨迹约束以及载荷传递的作用，能在有限的安装空间内实现三个不同方向的连杆铰接连接，避免多连杆交汇时出现运动干涉。从结构设计来看，构件采用一体化铸造成型后做机加工的工艺路线，主体为立式支撑臂结构，上下两端分别延伸出两组平行的双耳铰接座，每组铰接座同轴加工有贯通的销孔，销孔内壁预留了衬套安装余量，实际装配时可压入铜基衬套降低铰接销的磨损，延长构件使用寿命。上端的两组平行双耳座呈水平横向排布，可分别连接两根做平面摆动的连杆，下端的两组平行双耳座与上端座呈空间垂直排布，用于连接垂直面内摆动的传动杆件，中间的立臂做了等截面加强设计，在立臂与上下铰接座的衔接位置做了圆角过渡，避免应力集中导致的构件断裂，立臂侧面预留的平面可用于安装行程触发挡片，配合传感器实现连杆位置的信号反馈。安装边界方面，该构件自身不做固定基座使用，所有连接均通过铰接销完成，各销孔的同轴度公差控制在0.02mm以内，保证铰接后连杆摆动无卡滞，上下铰接座的中心距按照对应连杆机构的运动行程做匹配设计，双耳座的开口宽度适配对应连杆的端部厚度，装配时铰接销与销孔采用间隙配合，销端可通过开口销或者轴用挡圈做轴向定位，防止销轴脱出。建模过程中需要重点关注各铰接孔的空间位置度，以及各衔接位置的圆角处理，等轴测视角下要准确表达出各结构的空间层次关系，避免出现线条遮挡错误，这类构件也是机械建模练习中典型的空间结构类案例，能帮助建模者熟悉空间坐标系下的特征定位、多基准面切换建模以及等轴测视图的表达规范，实际生产前还需要根据具体的载荷工况调整立臂的壁厚以及销孔的直径，匹配对应强度等级的材料，一般常用45号钢做调质处理，有轻量化需求的场合也可采用铝合金压铸成型后做销孔的二次精加工。
