三孔圆形法兰连接端盖结构设计

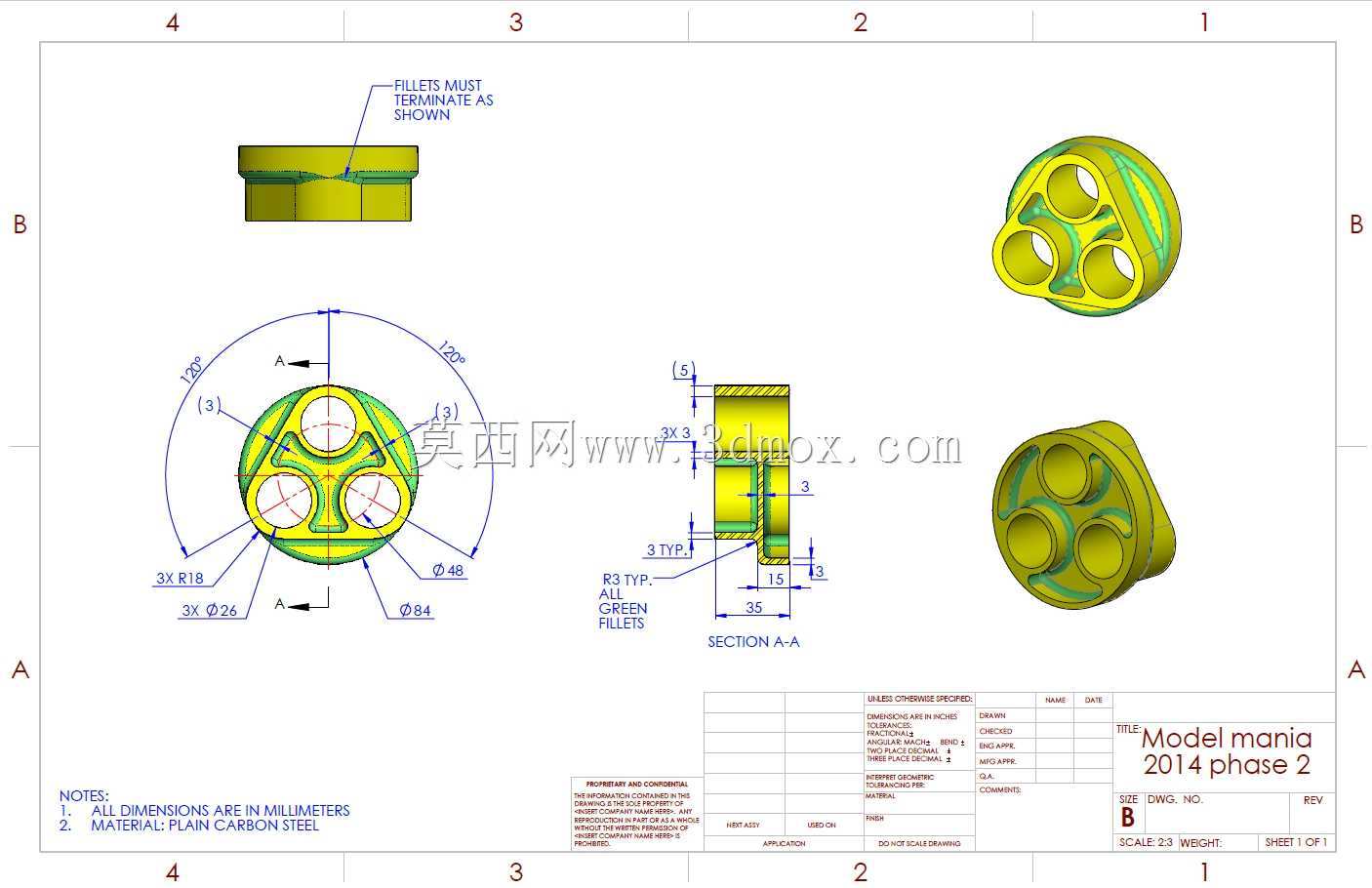

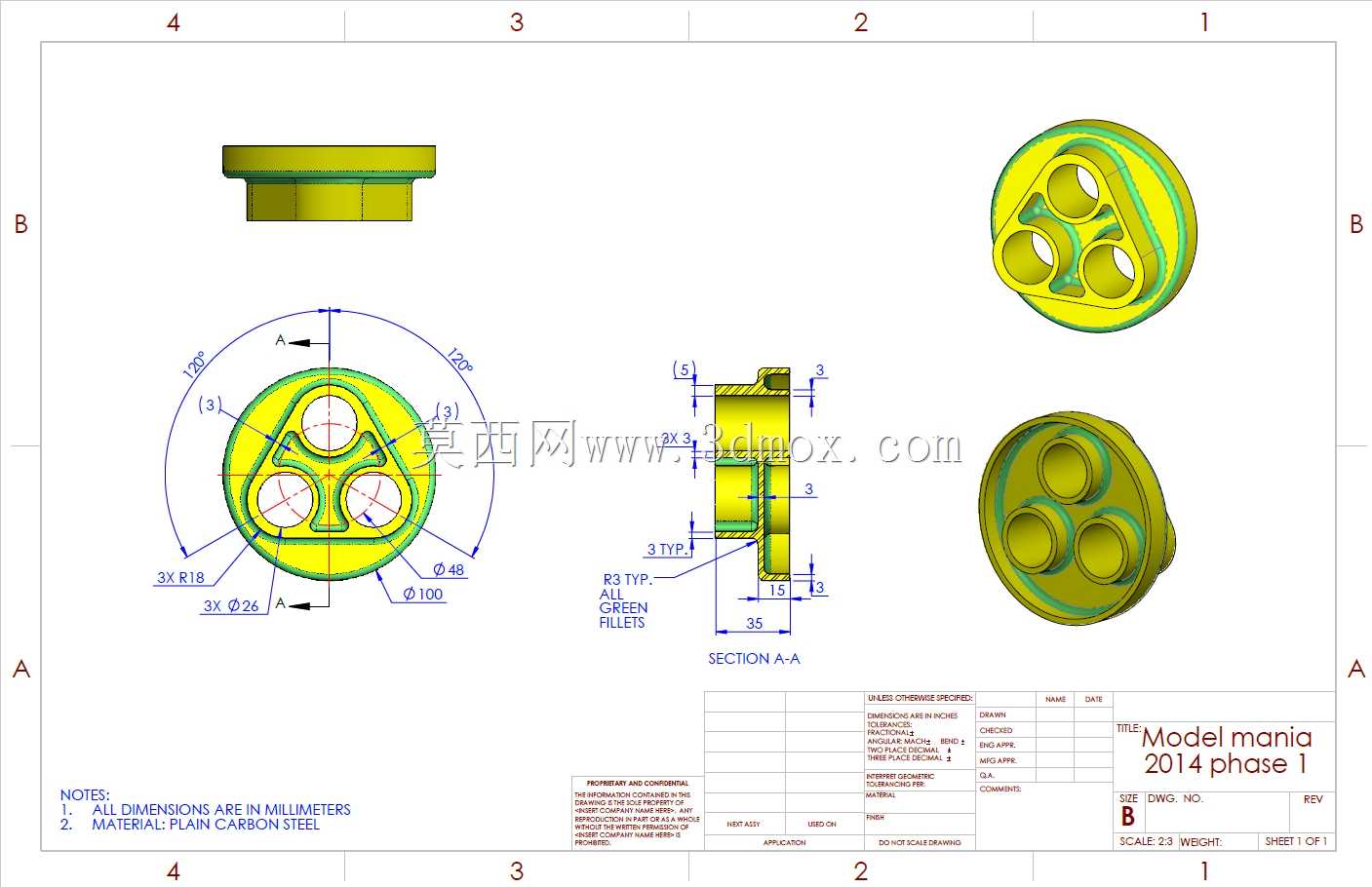

该零件属于流体管路系统中的端部密封连接构件，主要应用在低压流体输送管路、小型液压支路、气动控制回路的终端位置，承担管路端口封堵、外接元件转接的作用，日常工况下需要承受0.6-1.2MPa的介质压力，适配普通碳钢材质的使用场景，可应对常规矿物液压油、压缩空气、常温清水等介质的接触要求。从结构设计逻辑来看，零件整体采用圆盘式主体布局，上端设置带凸缘的连接轴段，凸缘外径大于主体圆盘直径，安装时凸缘端面可贴合对接件的安装面，配合端面的密封槽结构加装O型密封圈，就能实现端面静密封，避免介质从连接缝隙渗漏。主体圆盘上均匀分布三个贯通的安装孔，孔位沿圆周方向三等分排布，相邻孔中心的夹角为120度，这种排布方式相比两孔结构抗倾覆能力更强，相比四孔结构能减少紧固件的使用数量，在安装空间受限的管路场景下，能降低装配操作的难度，同时保证连接受力均匀，不会出现单侧压紧力不足导致的密封失效问题。零件的剖视图中可以看到，三个贯通孔的内壁做了台阶式设计，靠近安装端面的一侧孔径更大，可容纳对接管路的插入端，另一侧孔径缩小形成限位台阶，装配时管路插入到台阶位置即可实现轴向定位，不需要额外调整插入深度，能有效提升现场装配的效率。零件的外轮廓边缘做了R1.8的圆角过渡，所有孔口位置都设置了0.26×45度的倒角，既可以去除机加工产生的毛刺，避免装配时划伤操作人员或密封件，也能引导紧固件、对接管路顺利装入，减少装配过程中的卡滞问题。从安装边界来看，零件主体圆盘的外径为Φ100，总厚度为15mm，上端连接轴段的外径为Φ48，凸缘厚度为5mm，三个安装孔的中心分布圆直径为Φ48，安装时需要在对接件上预留直径不小于102mm的圆形安装空间，轴向安装深度不小于16mm，三个对接螺栓的位置需要严格匹配三等分的孔位排布，螺栓规格适配M6的内六角圆柱头螺钉即可满足压紧力要求。设计过程中特意将所有未注倒角统一设置为C1，未注圆角统一为R1，符合通用机械加工的工艺要求，不需要额外定制特殊刀具，普通数控车床、钻床就能完成全部加工工序，加工成本可控，适合小批量生产替换使用。零件的三个贯通孔轴线与主体圆盘轴线保持平行，位置度公差控制在0.1mm以内，能保证对接管路安装后与端面保持垂直，避免管路倾斜产生的附加应力，长期使用下不会出现管路焊缝开裂、密封件偏磨泄漏的问题。
