带方形安装座角接触球轴承结构设计

项目分类:3D模型 发布时间:2021-08-31 ID:255604

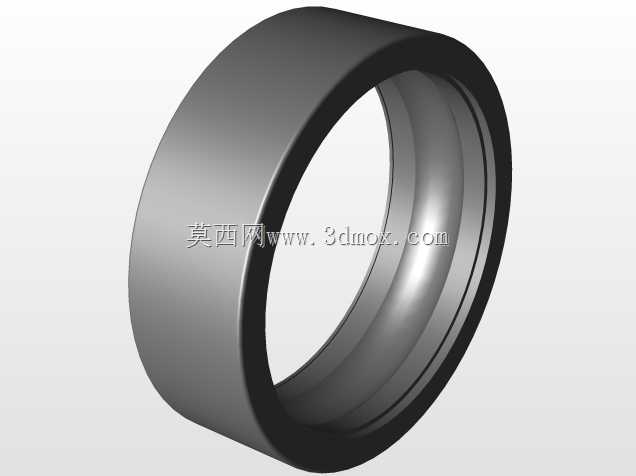

  • 带方形安装座角接触球轴承结构设计

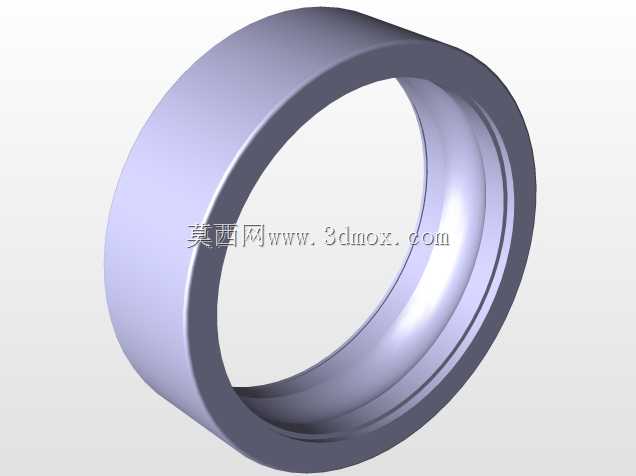

  • 带方形安装座角接触球轴承结构设计
  • 带方形安装座角接触球轴承结构设计
  • 带方形安装座角接触球轴承结构设计

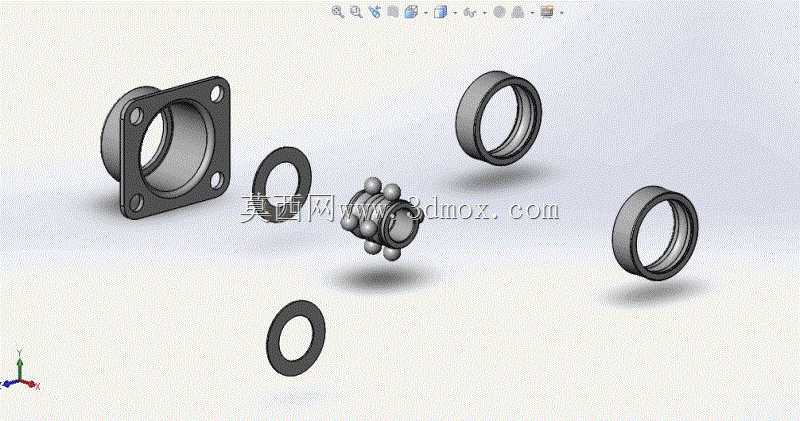

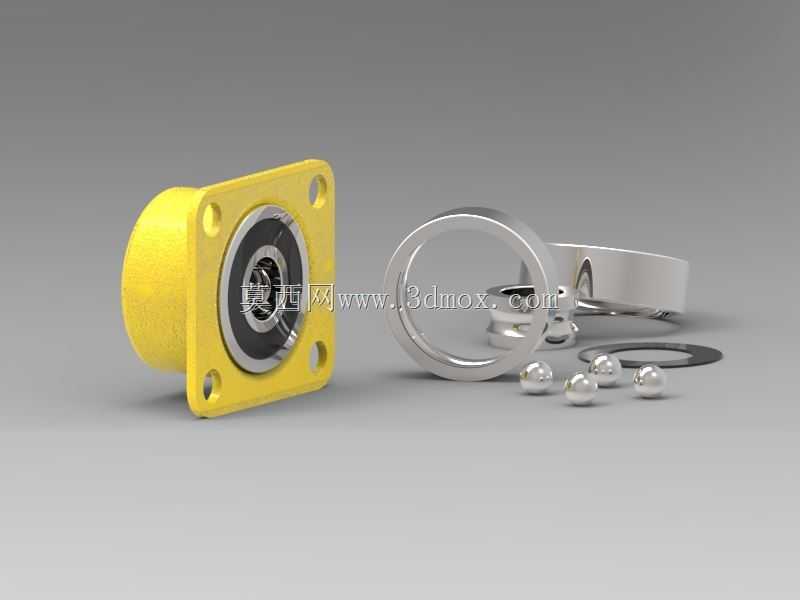

带方形安装座的角接触球轴承,在自动化输送线、精密机床进给轴、小型伺服传动模组这类需要同时承受径向载荷与单向轴向载荷的场景中应用十分广泛,区别于深沟球轴承仅能承受纯径向载荷的特性,这类轴承的接触角设计让它可以在复合受力工况下保持稳定的回转精度,不会因为轴向窜动影响设备末端的定位精度。方形法兰安装座的设计,省去了额外加工轴承座安装孔位的工序,四个安装孔直接通过螺栓即可固定在设备安装面板上,安装时不需要额外调整轴承座的同轴度,法兰端面与安装面贴合后即可完成定位,对于批量装配的生产线设备来说,能大幅缩减装配调校的工时。设计这类轴承结构时,首先要根据应用场景的额定载荷、极限转速确定滚动体的直径与数量,内圈与外圈的滚道曲率需要匹配钢球的曲率,保证接触应力分布在合理区间,避免局部应力集中导致的早期点蚀失效;保持架的兜孔间隙需要控制在合理范围,既要保证钢球滚动时无卡滞,也要避免间隙过大带来的运转噪音与窜动。方形法兰的四个安装孔位置度需要严格控制,孔中心与轴承内圈回转轴线的同轴度公差要控制在0.02mm以内,否则安装后会出现内圈偏载,加剧滚道磨损。轴承的密封结构采用内置式防尘盖,能够阻挡工况环境中的粉尘、切削液进入滚道内部,延长维护周期,在常规车间环境下不需要频繁加注润滑脂。从安装边界来看,方形法兰的外轮廓尺寸适配常见的20mm、25mm、30mm轴径安装场景,法兰厚度根据载荷等级设计,保证螺栓锁紧时法兰不会出现形变,轴承内圈与轴的配合采用基孔制过渡配合,外圈与法兰座孔的配合采用基轴制过渡配合,既保证装配时不会出现过盈量过大导致的游隙减小,也能避免配合过松带来的跑圈问题。这类带座角接触轴承在选型时,需要注意实际工况下的轴向载荷方向,如果是双向轴向受力的场景,需要成对背对背或者面对面安装使用,单套轴承仅能承受单向轴向载荷,这点在结构设计时需要提前预留安装空间,避免后期装配时出现空间干涉。钢球的排布采用等间距设计,运转时的动平衡性能更好,适合中高速回转的传动场景,相比不带安装座的分离型角接触轴承,集成式法兰座的设计减少了装配环节的累积误差,整体回转精度更稳定。
