格里芬式机械安装支撑固定座结构

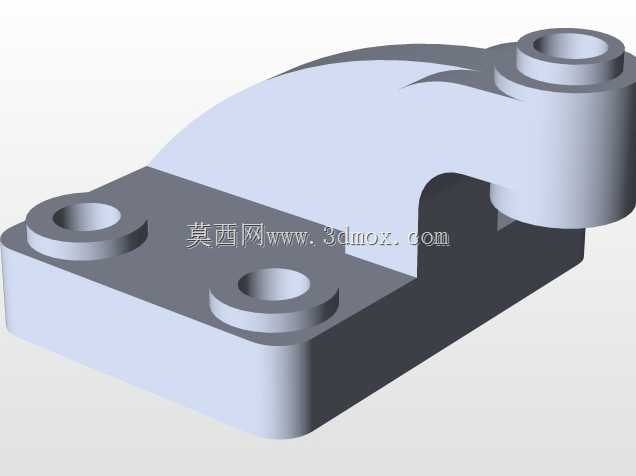

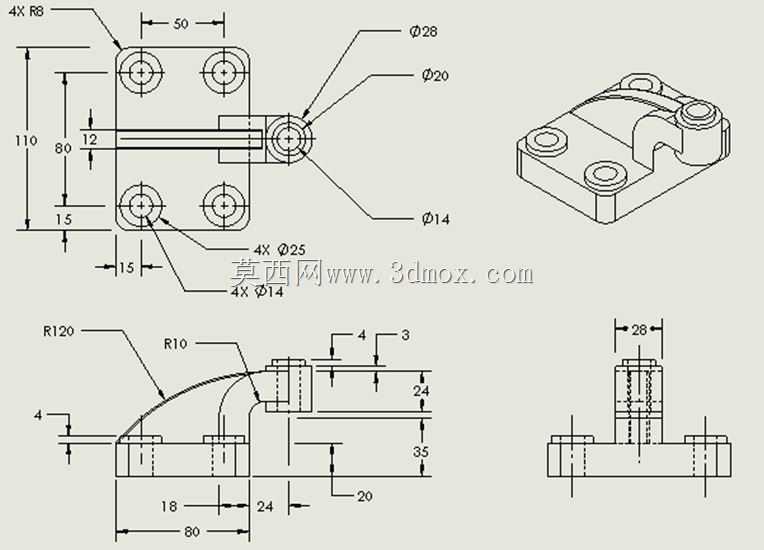

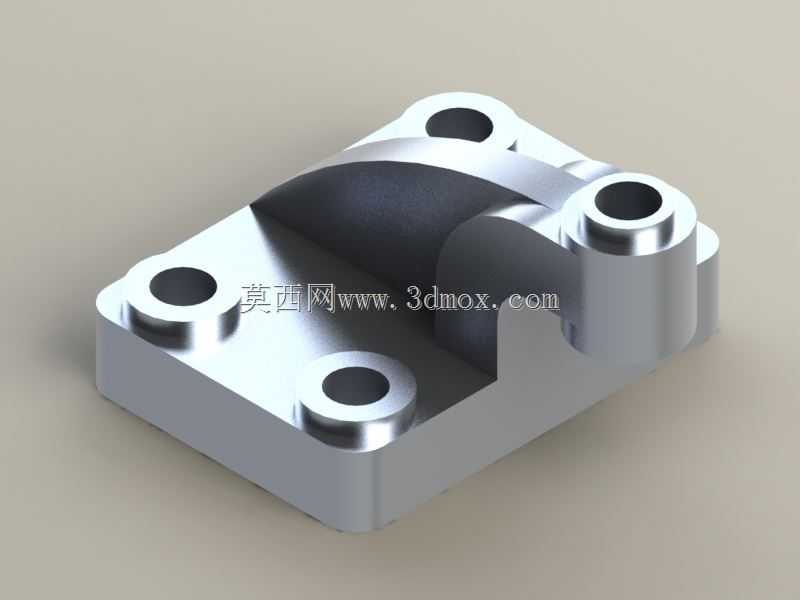

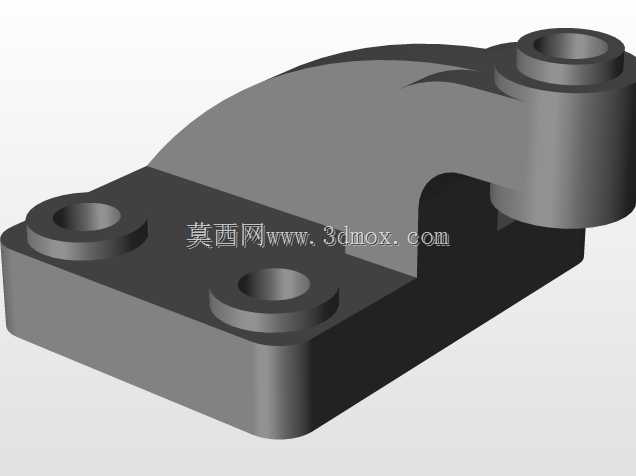

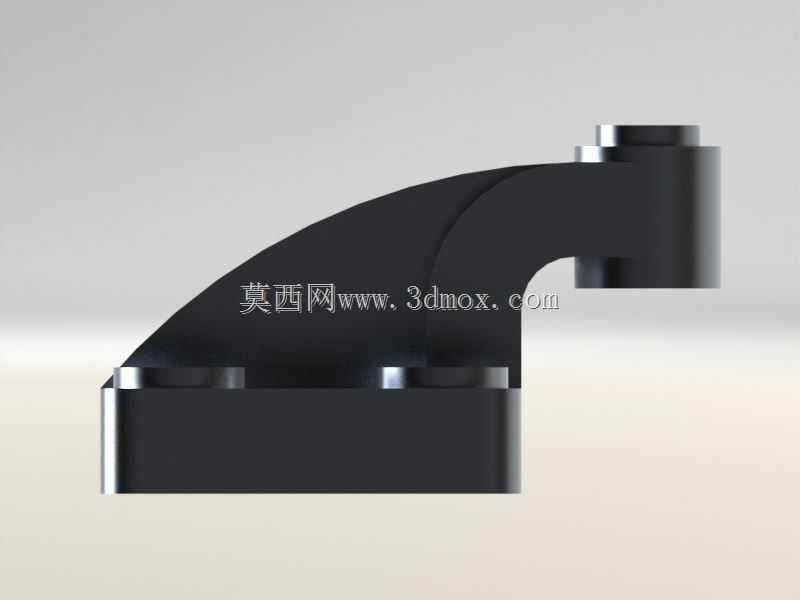

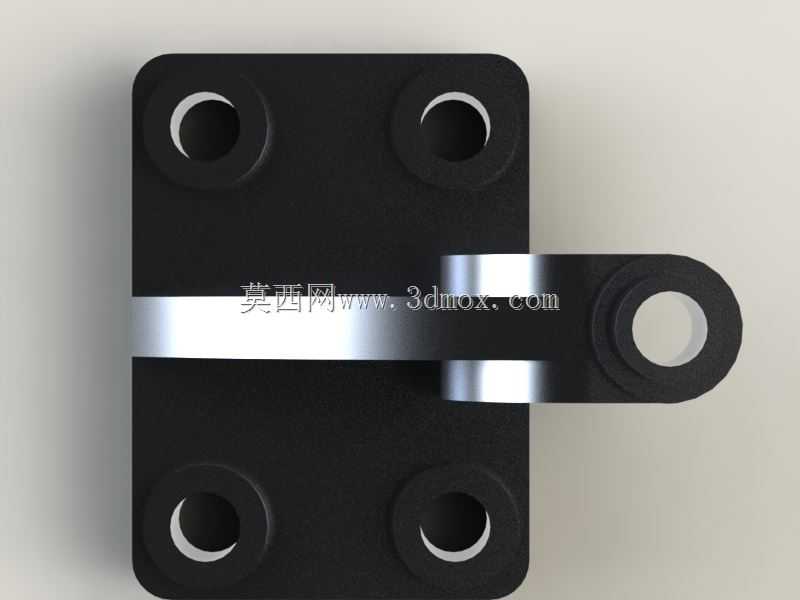

这类支撑固定座常见于中小型自动化生产线的工位模组、非标检测设备的传感组件安装位，也可作为小型气动执行元件的承载基座，在轻工包装、电子元件组装设备里应用频次极高，主要承担相邻功能部件的位置固定、载荷传递以及安装基准定位的作用，避免设备运行过程中因振动、往复冲击出现部件移位，保障整套机构的运行同轴度与位置精度。从结构设计来看，座体采用一体化铣削成型的思路，底部为平整安装基面，四个角位设置沉头安装孔，孔位的沉头深度经过匹配标准内六角螺栓的头部尺寸设计，安装后螺栓头部不会突出基面，保证座体与安装底板完全贴合，不会出现装配间隙带来的位置偏差；座体一侧设置凸起的带孔支撑耳，两个同轴通孔用于穿装铰接销轴或者紧固连接件，可实现与摆动类、滑移类功能部件的连接，孔位的内壁预留了精加工余量，实际加工时可根据配合需求选择铰孔或者镗孔工艺，满足不同公差等级的装配要求。座体中间的内凹弧形避让槽是设计的核心细节，这个结构一方面是为了避让相邻部件的运动轨迹，避免机构运行时出现运动干涉，另一方面也能在保证结构强度的前提下减少座体的整体重量，降低材料消耗，同时弧形的过渡结构也能减少应力集中，避免设备长期受交变载荷时出现根部开裂的问题。安装边界方面，这类支撑座的整体长宽尺寸控制在小型安装板的适配范围内，底部安装孔的孔距遵循通用的工业安装孔位标准，可直接适配市面上常见的铝型材安装槽位，不需要额外加工转接板；支撑耳的中心高度经过匹配常规小型气动元件、直线导轨副的安装高度设计，装配时不需要额外增加调整垫片，就能保证连接部件的同轴度要求。建模过程中可以借助扫描凸台这类基础特征完成弧形槽与支撑耳的过渡结构构建，练习时可重点关注沉头孔的深度参数设置、弧形面与安装基面的相切过渡处理，以及不同特征之间的布尔运算逻辑，这类零件的建模逻辑也适用于绝大多数小型安装基座类零件，掌握这类结构的设计思路后，可快速适配不同载荷、不同安装空间的支撑座设计需求，实际生产中这类零件多采用铝合金或者45号钢加工，表面做阳极氧化或者发黑处理，提升耐磨与防锈性能。
