带方形安装法兰的直动式电磁阀结构设计

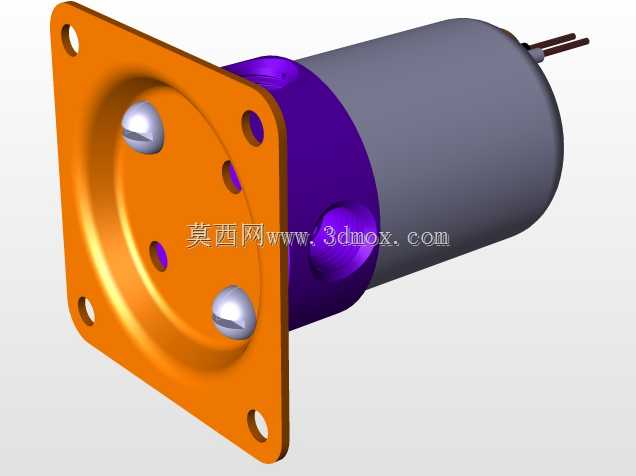

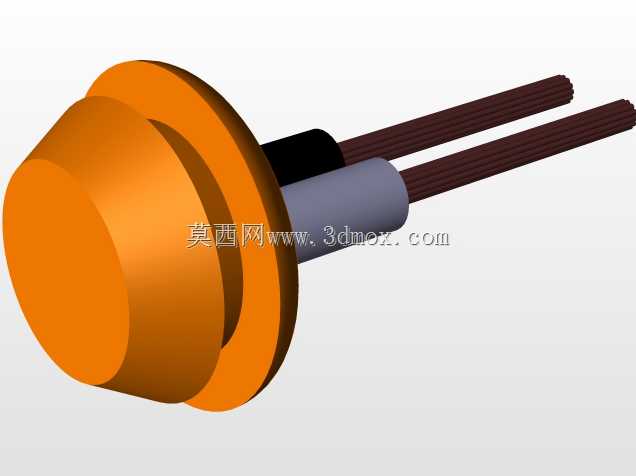

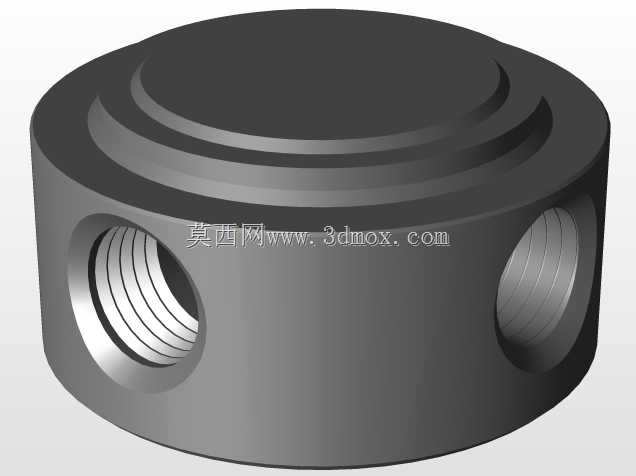

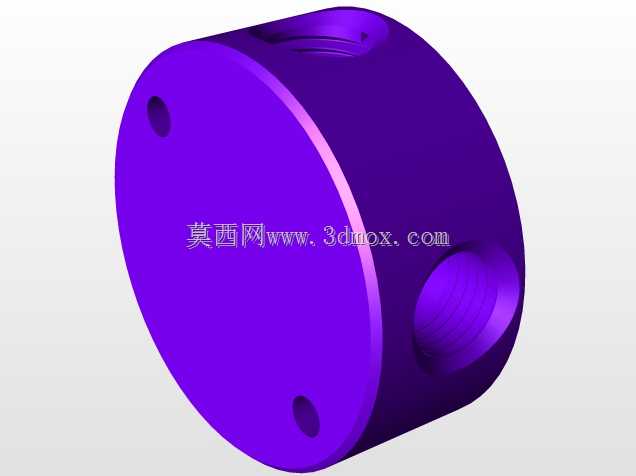

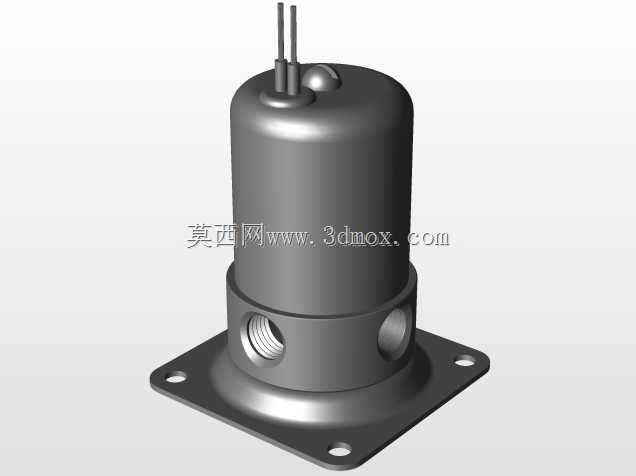

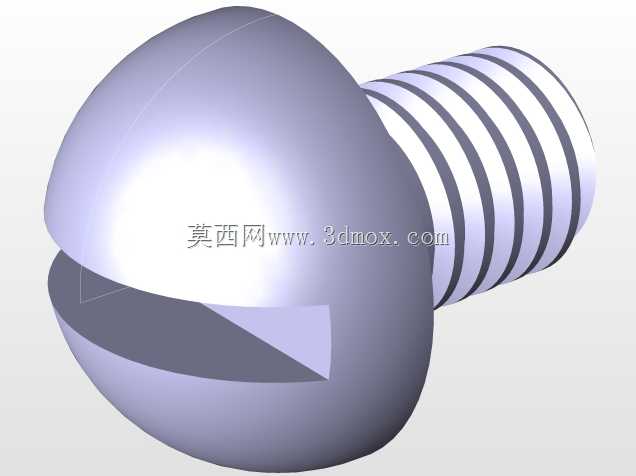

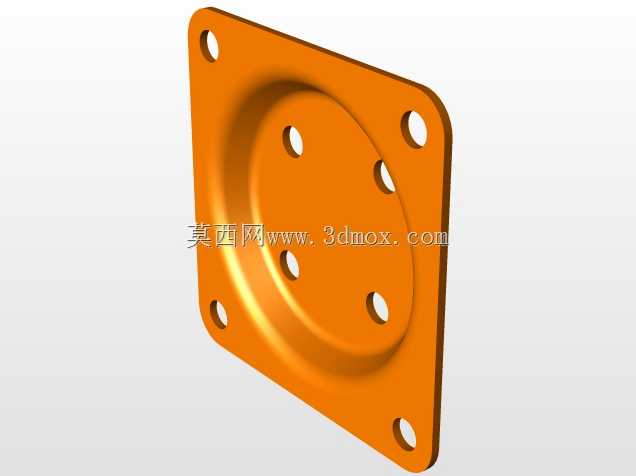

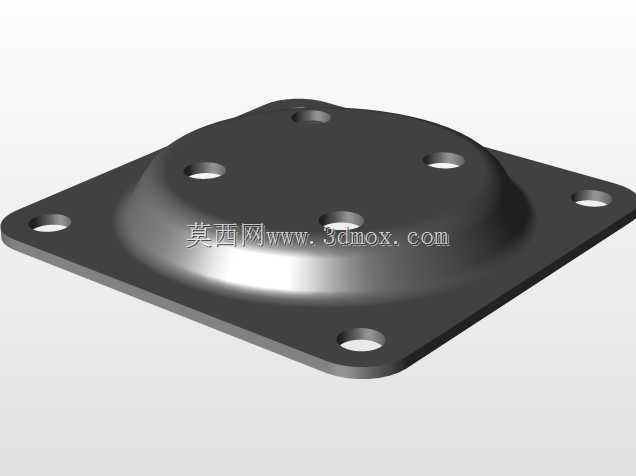

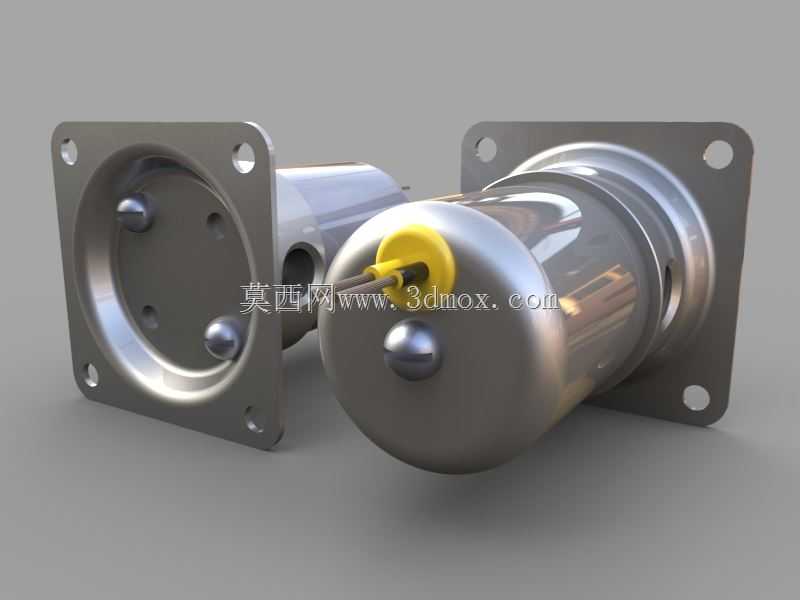

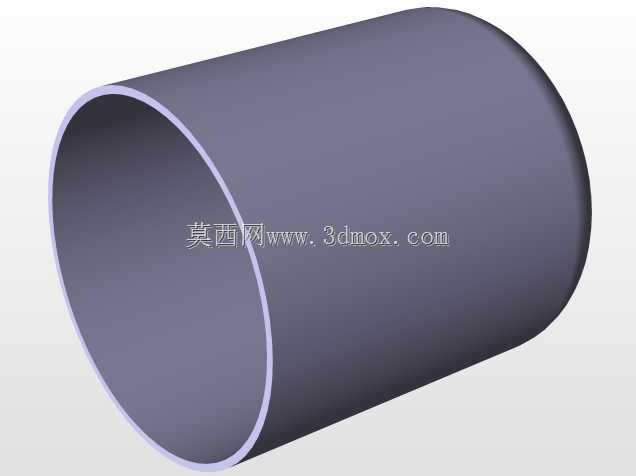

这款直动式电磁阀的结构设计，首先围绕小通径流体管路的快速通断需求展开，在气动控制回路、小型液压支路、低压给排水控制、小型制冷系统管路这类场景中，这类阀件不需要依赖介质压差即可完成启闭动作，哪怕是零压启动的工况也能稳定响应，相比先导式电磁阀的适用场景更宽泛，尤其适配小流量、频繁启停的控制点位。从结构设计思路来看，整体采用圆柱形阀体搭配方形安装法兰的布局，方形法兰上预留四个对称的安装通孔，安装时可以通过螺栓直接固定在阀座或者设备面板上，安装边界清晰，四个安装孔的孔位公差按照通用工业阀件安装标准设计，能够兼容多数同通径直动阀的替换安装需求，不需要额外改动安装基座的孔位。阀体主体采用圆柱形结构一方面是适配内部电磁线圈、动铁芯、复位弹簧的同轴装配需求，圆柱形的内腔加工难度更低，同轴度更容易保证，能有效降低动铁芯动作时的卡滞概率，另一方面圆柱形外壳的承压能力更强，在额定工作压力范围内不会出现应力集中导致的壳体变形问题。接线端采用侧出式的防护结构，接线部位做了密封处理，能够适配常规工业环境下的防尘防溅需求，避免车间内的切削液、水汽、粉尘侵入接线部位导致的接触不良问题。在功能特性上，直动式结构的核心优势就是响应速度快，通电时电磁线圈直接驱动动铁芯提升，带动密封件离开阀口完成通路开启，断电后复位弹簧推动动铁芯复位，密封件压紧阀口完成截断，整个动作行程短，启闭延迟控制在数十毫秒级别，非常适合需要快速通断的控制回路。设计过程中重点考虑了动铁芯的导向结构，在阀体内部设置了同轴导向段，保证动铁芯全程沿轴向动作，不会出现偏磨导致的密封失效问题，密封件的压紧量经过反复校核，既保证断电状态下的密封性能，不会出现介质内漏，又不会因为压紧量过大导致开启时的电磁阻力过高，影响线圈的使用寿命。安装法兰的密封面做了精加工处理，安装时搭配对应规格的密封垫片即可实现端面密封，不需要额外涂抹密封胶，后期维护拆卸也更方便。阀体的整体外形尺寸紧凑，圆柱形主体的直径控制在适配小通径管路的范围内，不会占用过多的安装空间，在排布密集的阀岛或者设备内部狭小空间内也能顺利安装，接线端的朝向可以根据实际安装需求调整，适配不同方向的走线布局，避免接线时出现线缆过度弯折的问题。
