铁路场站用八角形三色灯光信号装置

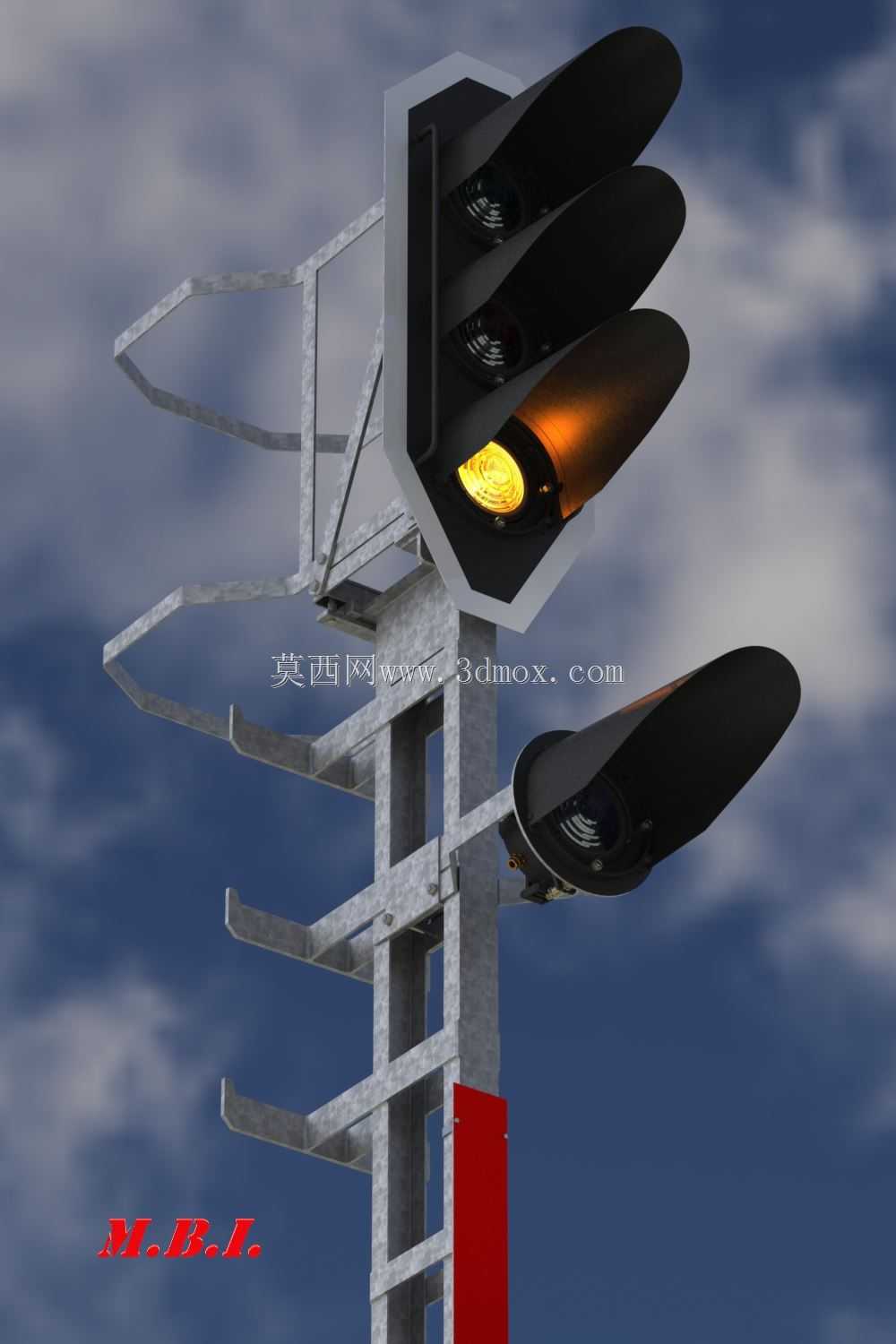

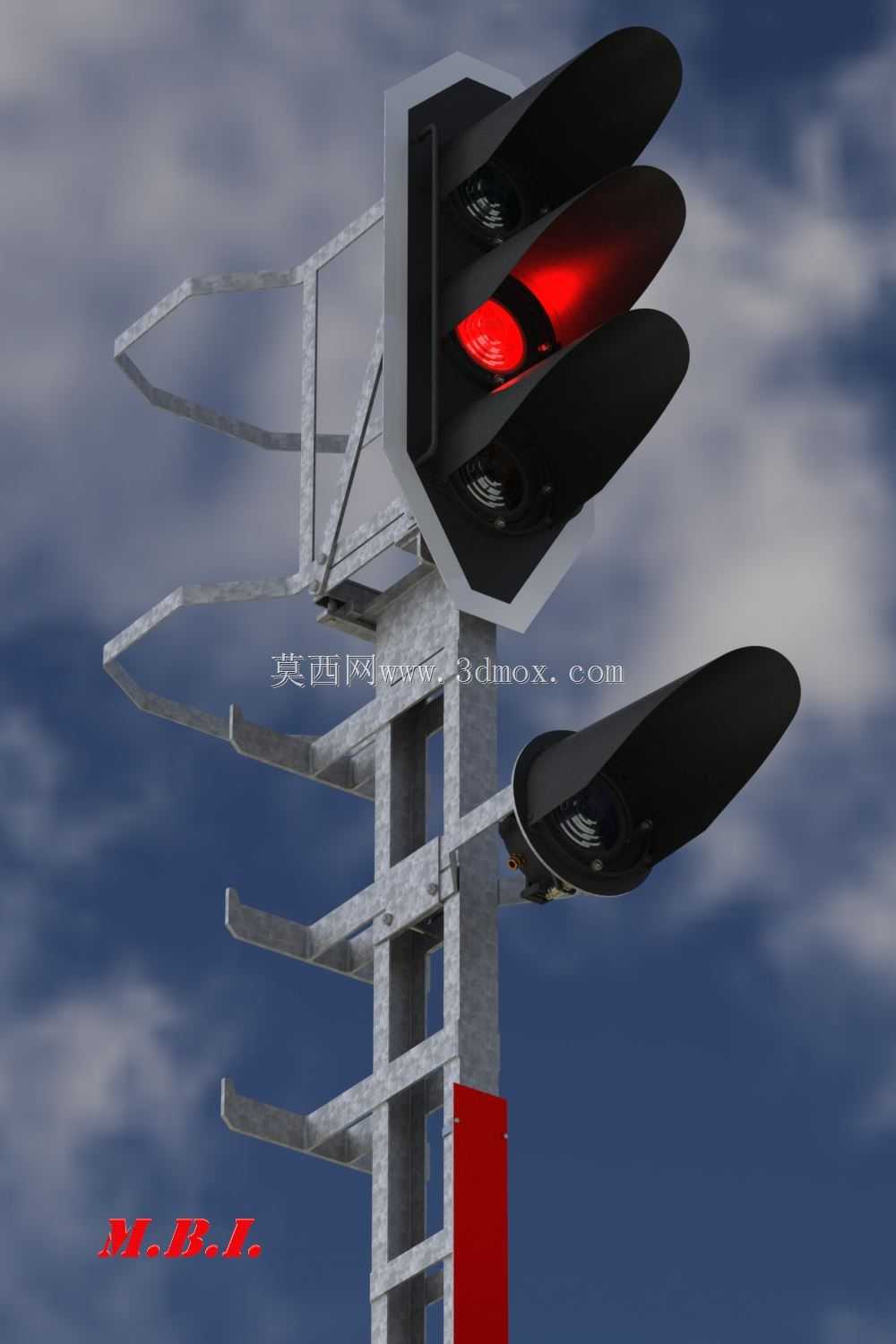

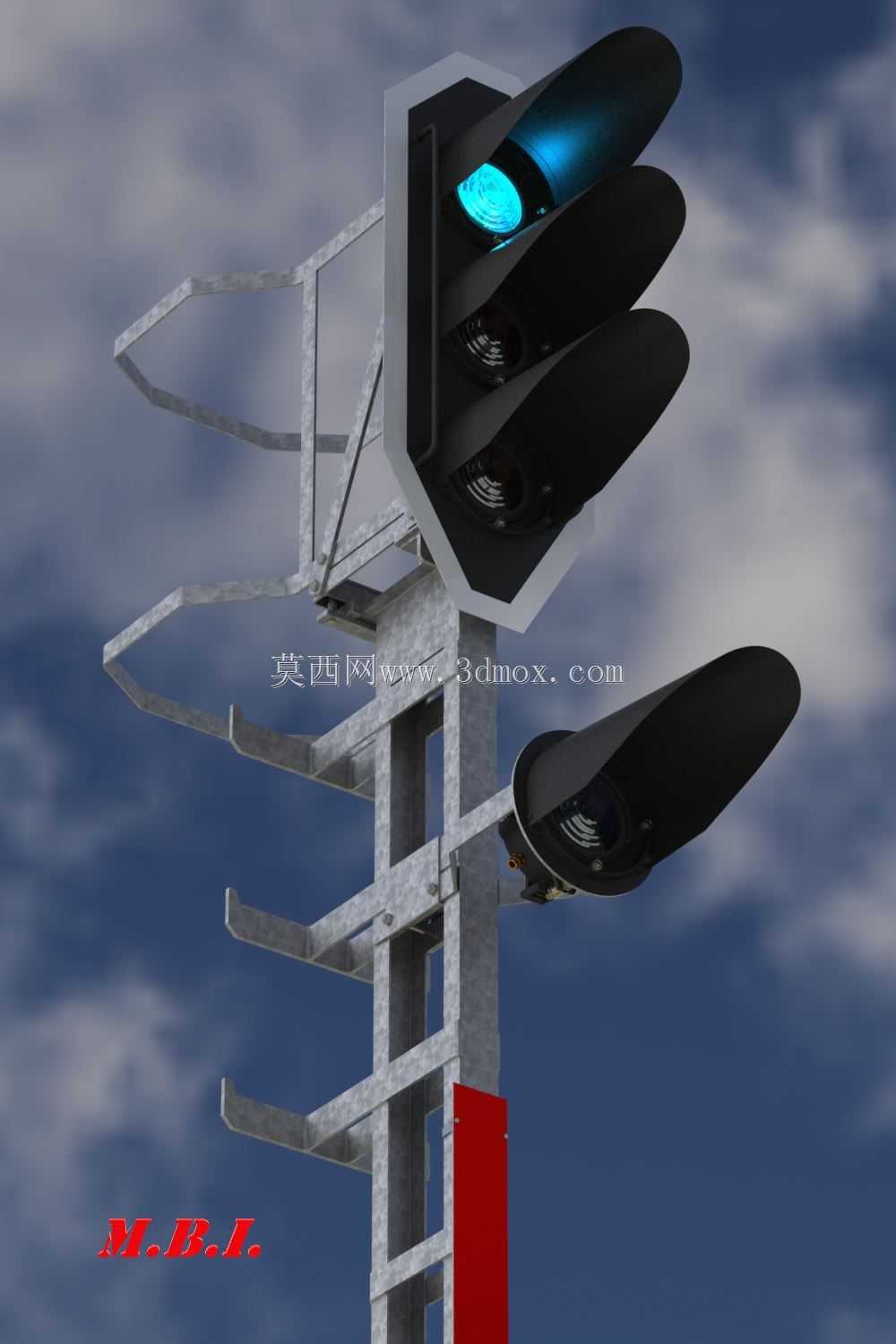

这款信号装置主要面向铁路场站、厂区专用线、工矿运输轨道的行车指挥场景布设，区别于常规路口道路交通信号灯，其结构设计完全适配户外轨旁设备的安装与使用需求。从实际用途来看，该装置通过红、黄、绿三色灯光的切换，向行进中的机车、轨道作业车辆传递通行、减速、停车的指令，部分同结构衍生款可扩展第四色灯光，用于传递调车、进路预告等特殊作业指令，覆盖站内调车、区间闭塞、道口预警等多类作业场景的信号指示需求。

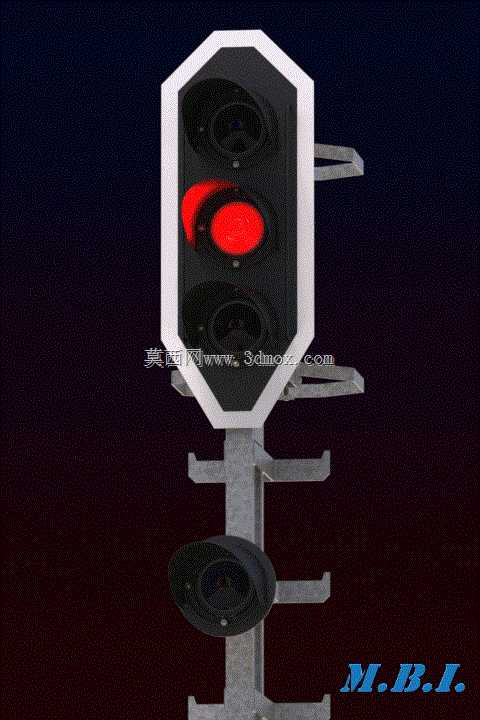

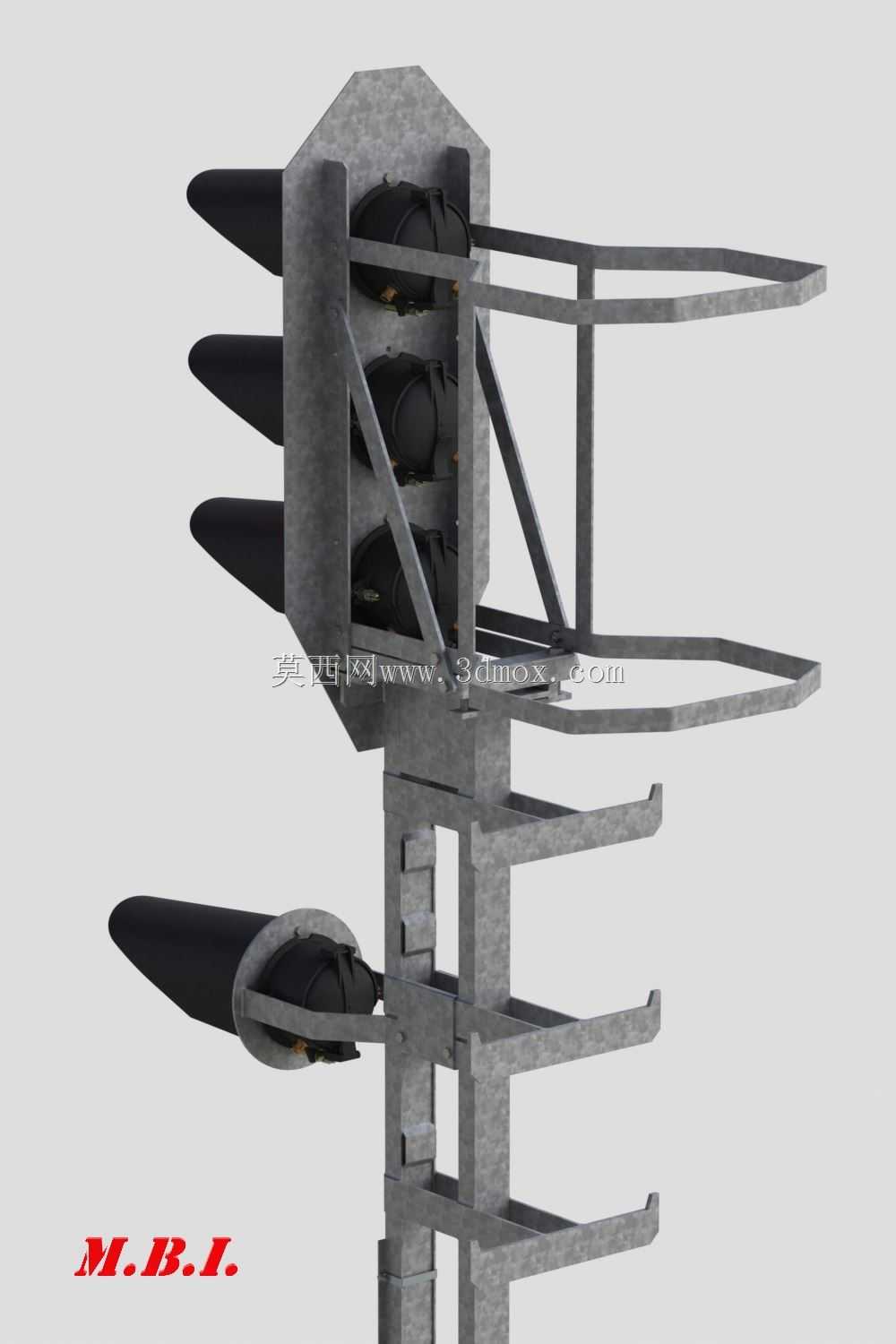

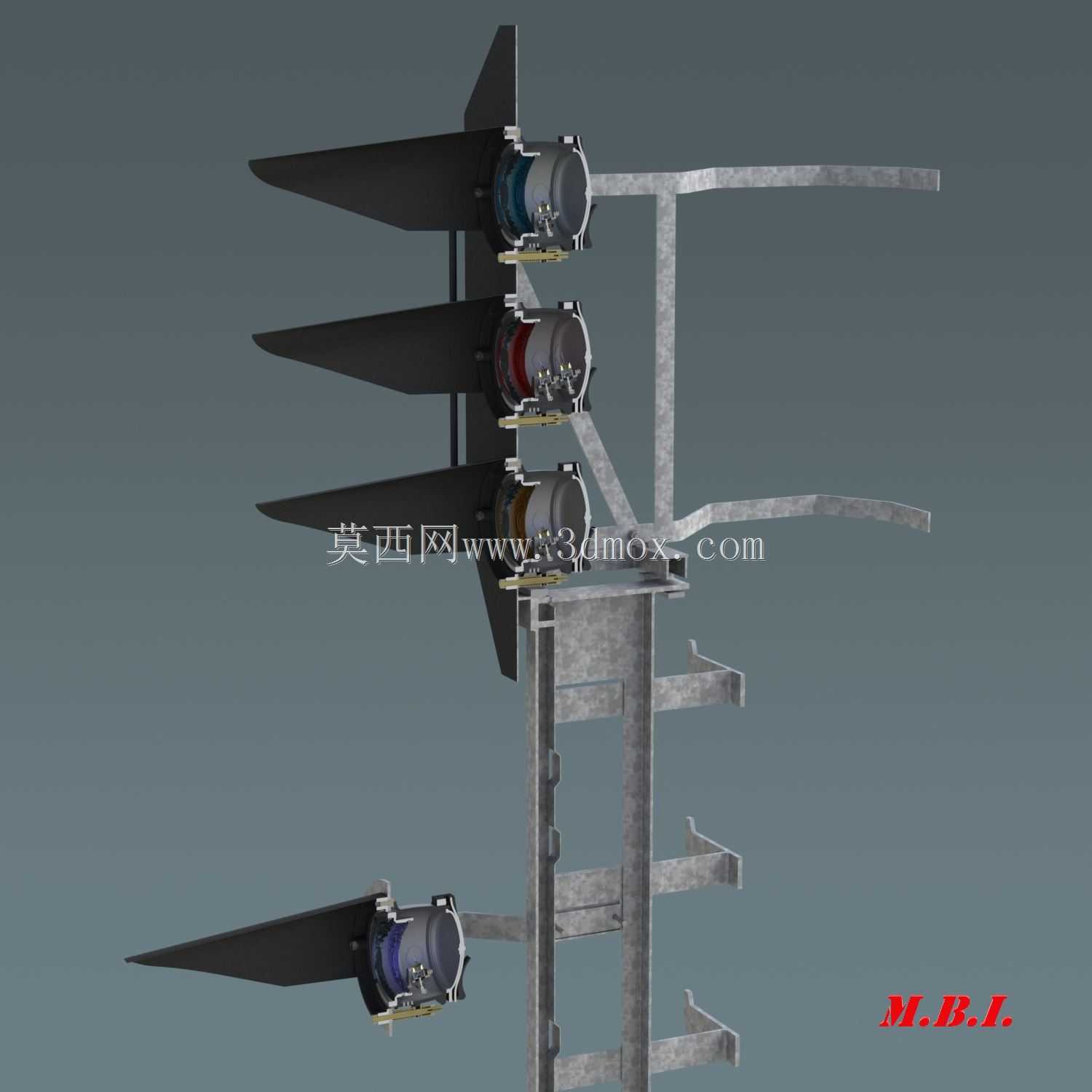

设计层面优先考虑户外长期服役的可靠性，灯体外壳采用八角切边的封闭式结构，相比传统矩形壳体，八角形的棱边设计可降低大风环境下的风阻系数，减少支架承受的横向风载荷，同时边角的斜切结构能减少雨雪、扬尘在壳体表面积聚的概率，避免积水渗入灯腔内部。灯腔内部三个灯组采用竖向同轴排布，每个灯组配备独立的遮光罩结构，可避免不同色光之间出现串光干扰，同时遮光罩的弧形挡边能阻挡正午、傍晚时段的直射阳光进入灯腔，防止阳光在灯罩表面形成反光导致司机误判信号显示。主灯组下方额外设置的独立辅助灯位，可根据场站需求加装调车信号光源或者近距指示光源，满足近距离作业人员的信号辨识需求。

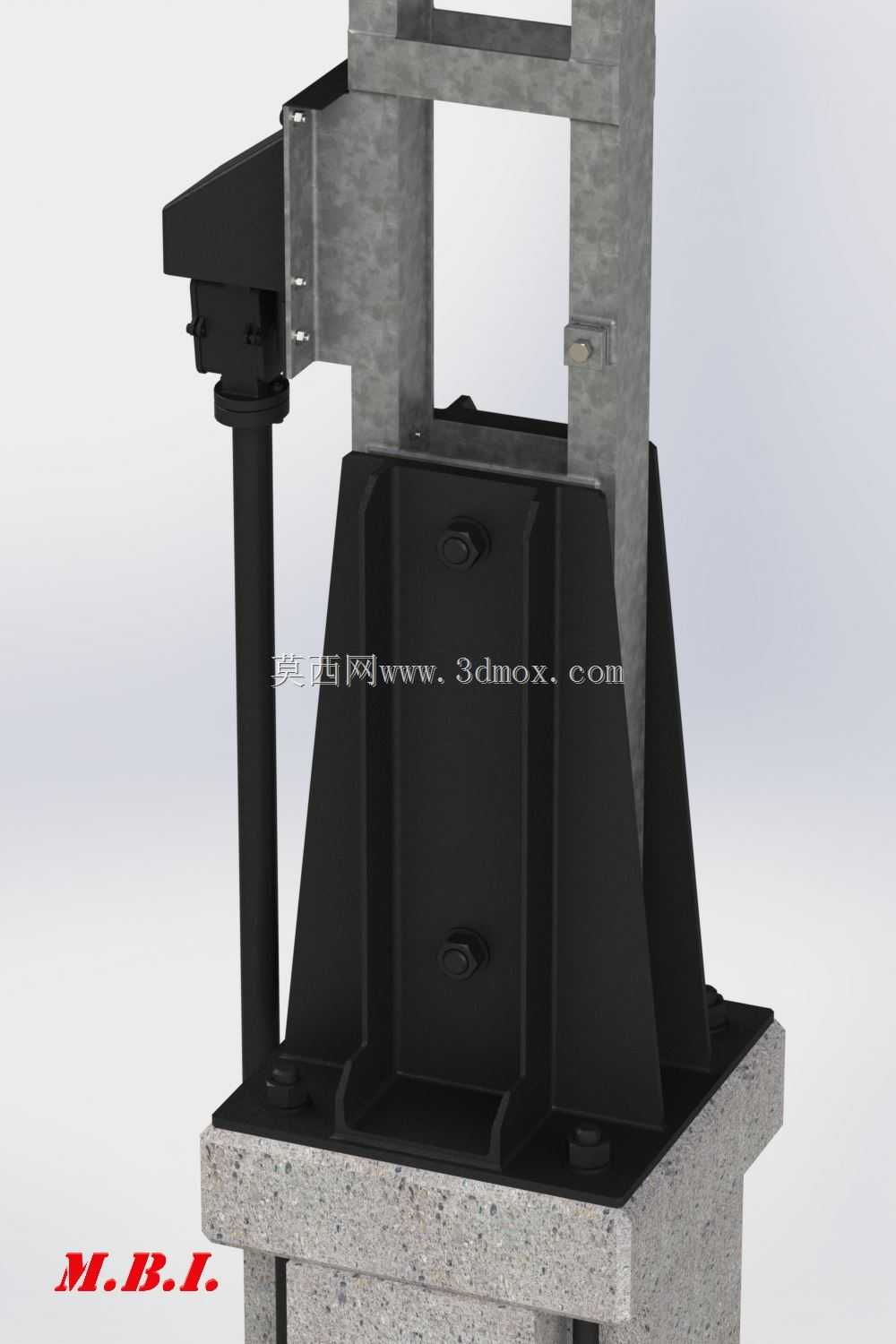

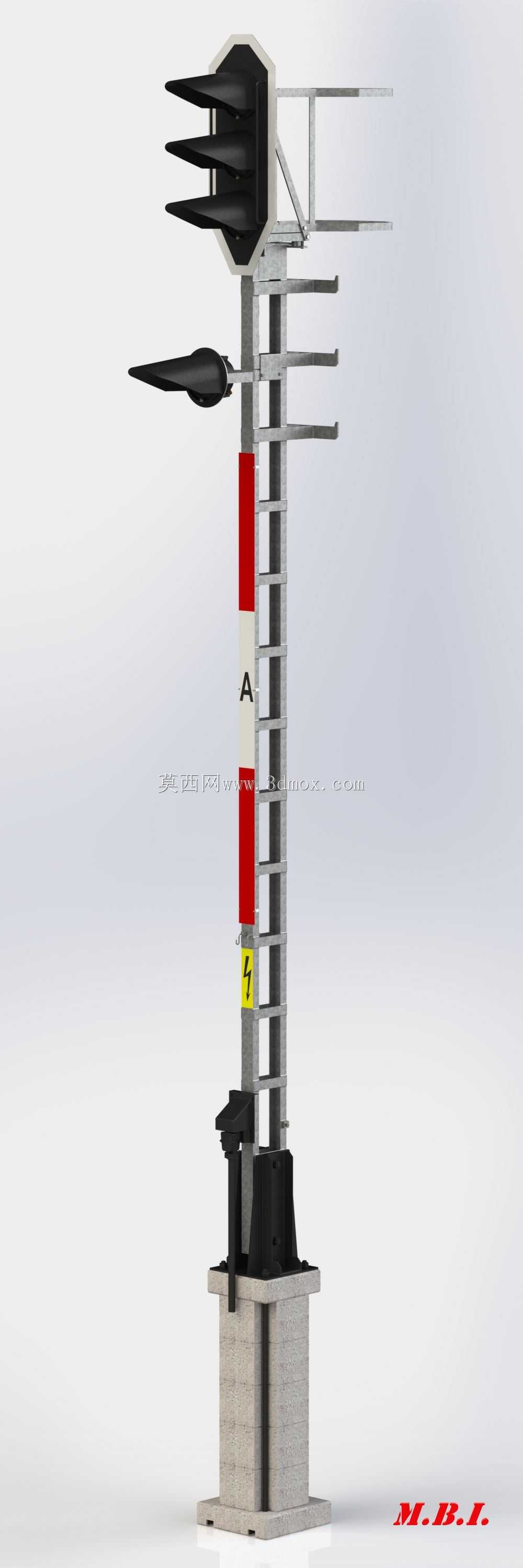

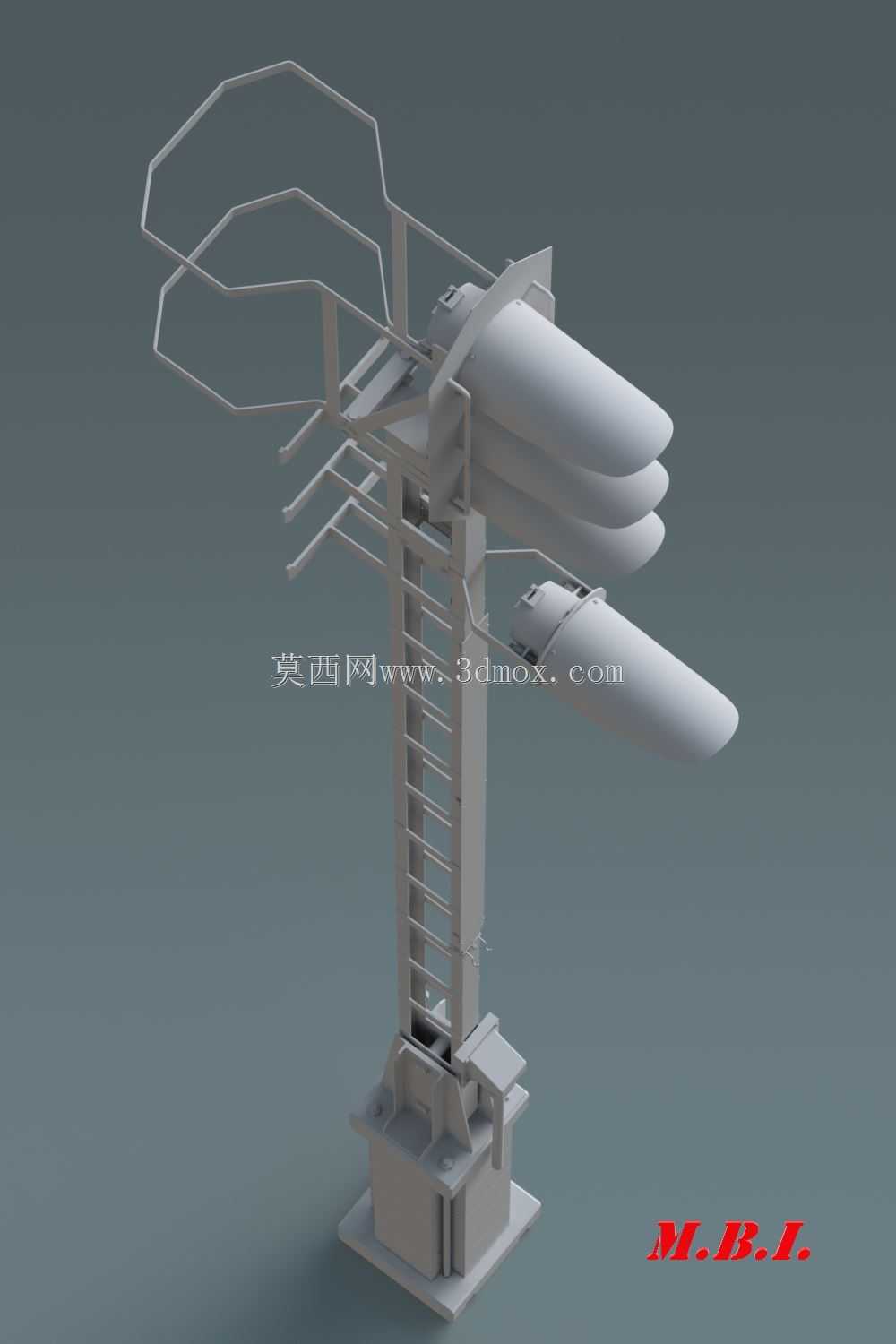

安装结构上，装置背部采用多层悬臂式安装支架，支架预留多组调节腰孔，可适配不同直径的金属立杆安装，安装时可根据现场立杆位置、线路朝向调整灯体的俯仰角度与水平朝向，确保信号灯光束精准覆盖对应线路的司机瞭望区域。灯体与支架的连接部位设置加强筋结构，可承受长期户外振动、温差变化带来的结构应力，避免长期使用后出现灯体偏移、连接松动的问题。建模过程中完整还原了灯壳的密封胶条槽位、灯组的安装卡扣、支架的连接孔位等细节，结构件之间的装配间隙完全按照实际钣金加工、注塑成型的工艺公差设置，可直接用于结构验证、安装模拟或者场景可视化搭建使用。
