实验室皮带摩擦特性测试装置结构设计

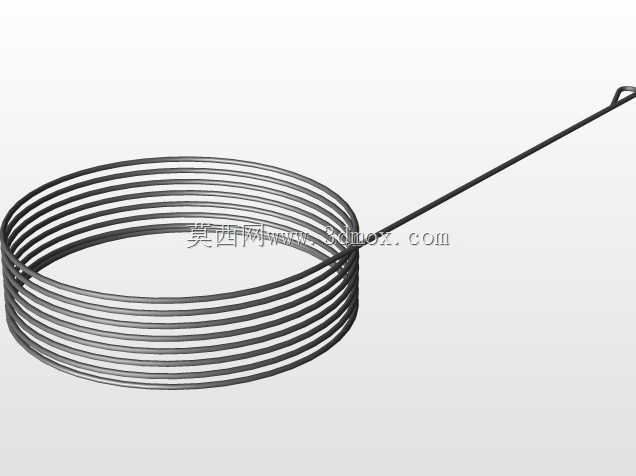

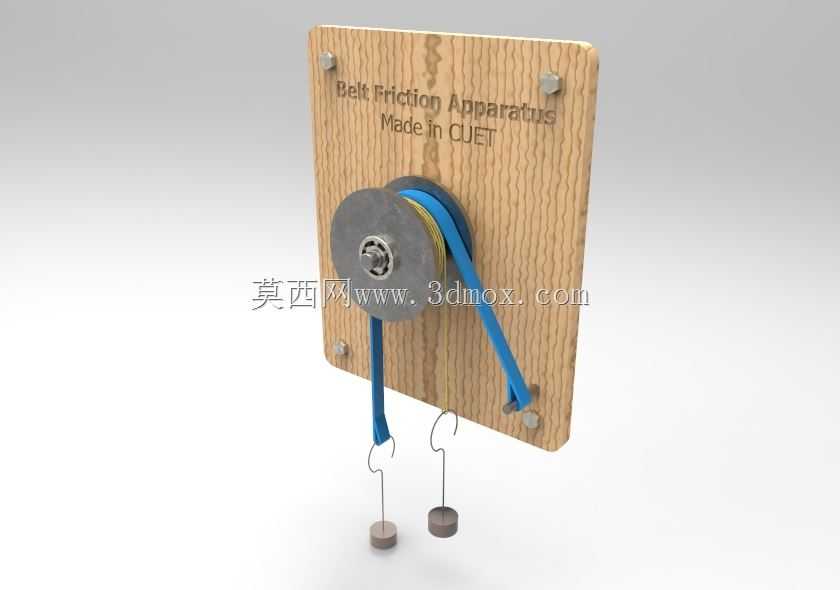

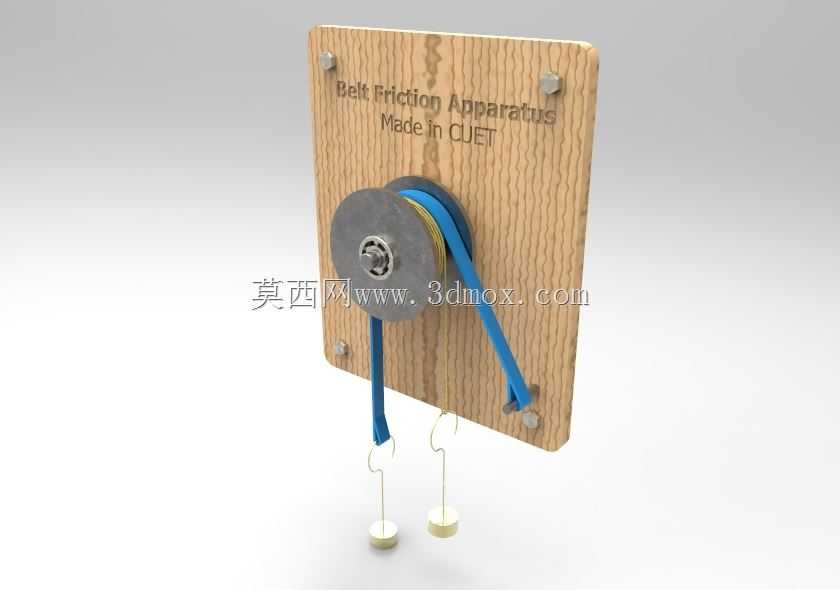

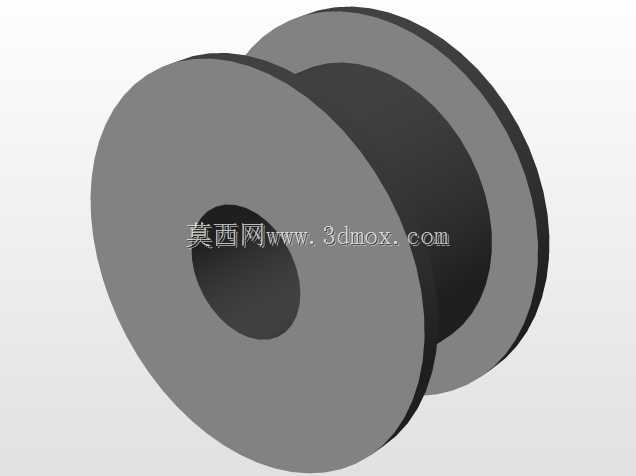

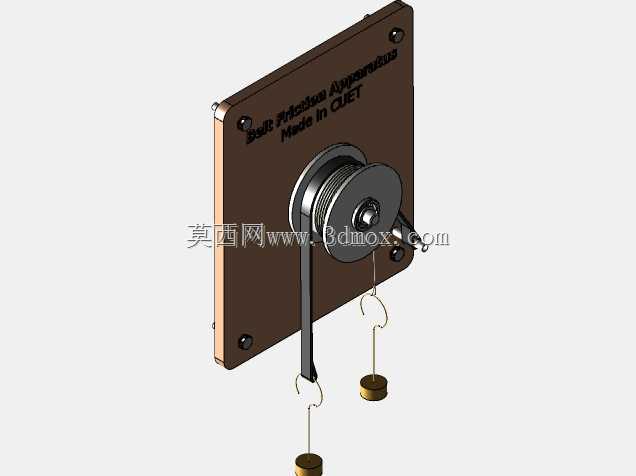

这套皮带摩擦测试装置主要面向高校机械原理实验室、摩擦学研究场景搭建，核心作用是定量测定平皮带与带轮接触面间的摩擦系数、不同包角下的皮带传动力矩阈值，为皮带传动选型、张紧力参数设定提供实测数据支撑，也可作为机械基础课程的具象教学演示载体，让学习者直观理解欧拉公式在皮带传动场景中的实际表现。装置整体采用壁挂式安装结构，安装基板选用层压木质板材加工，板面预留四个沉头安装孔位，可直接固定在实验室墙面或专用实验台架的竖直立面，安装后整体外伸尺寸不超过150mm，不会占用过多实验操作空间，基板表面激光蚀刻装置标识，便于实验人员快速识别设备用途。核心传动部分采用单组定滑轮结构，带轮通过紧定螺钉固定在阶梯转轴上，转轴两端加装微型滑动轴承支撑，转动过程无卡滞、径向跳动量控制在0.02mm以内，保证拉力测试过程中力值传递无额外损耗。测试用的平皮带绕覆在带轮轮槽内，轮槽表面做哑光糙化处理，避免皮带与轮面出现额外打滑干扰测试结果，皮带两端分别垂挂挂钩式砝码托盘，实验过程中可通过逐步增加单侧砝码重量，记录皮带即将发生滑移时的两端载荷差值，结合皮带在带轮上的实际包角，即可换算出对应工况下的皮带摩擦系数。设计阶段特意将带轮安装位置设置在基板中部偏上区域，保证皮带两端垂挂的砝码有足够的下落行程，避免砝码提前触底导致测试中断，同时在基板下方预留挂钩临时挂放位，实验间隙可将皮带两端临时挂置，无需反复拆装皮带。装置的所有外露金属件均做发黑防锈处理，木质基板边缘做倒圆角钝化处理，避免实验操作过程中出现划伤风险，整体结构无复杂冗余部件，拆装维护便捷，带轮、皮带等易损件可快速更换，能够适配不同材质、不同厚度的皮带测试需求，除了基础的摩擦系数测定，还可拓展开展包角大小对传动能力影响、张紧力与传动效率关联等多组实验项目，完全覆盖机械基础课程中皮带传动章节的实验教学需求。
