手动杠杆式压装冲压作业设备结构

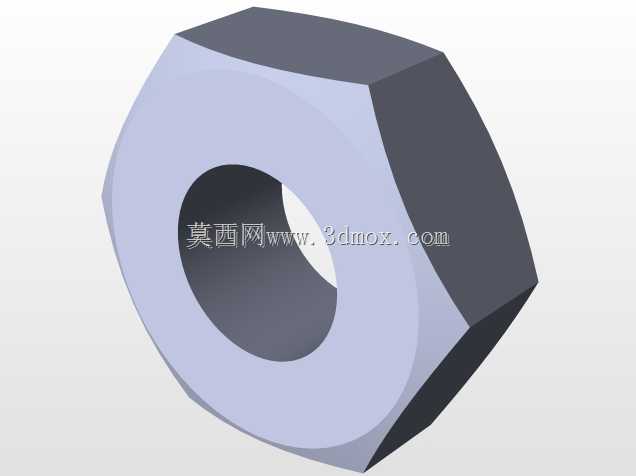

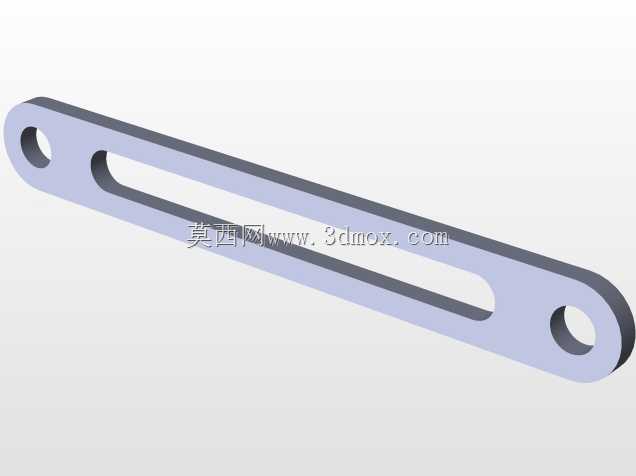

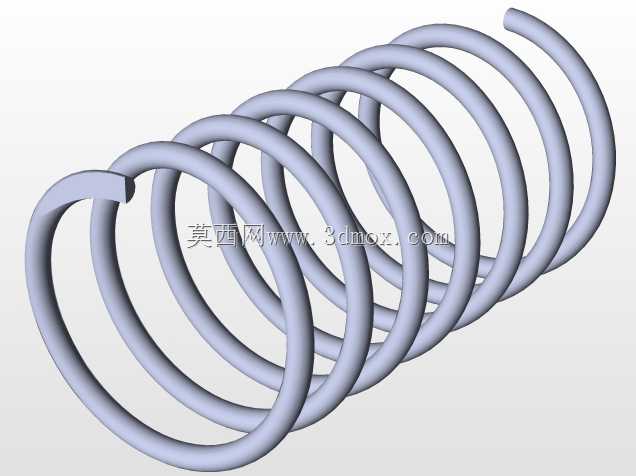

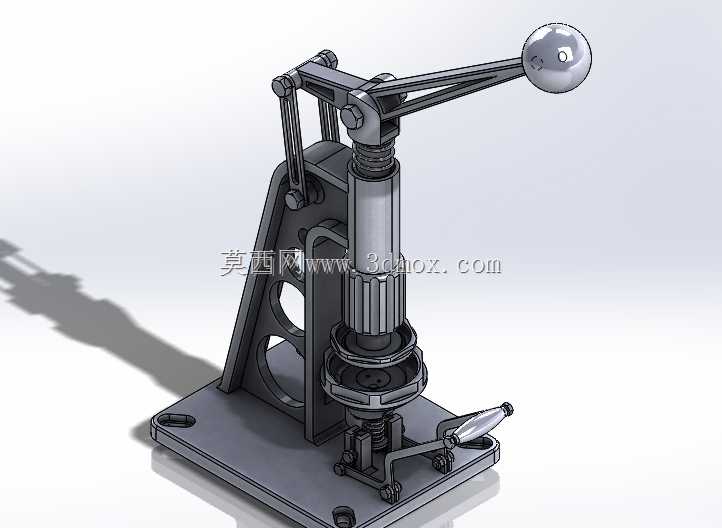

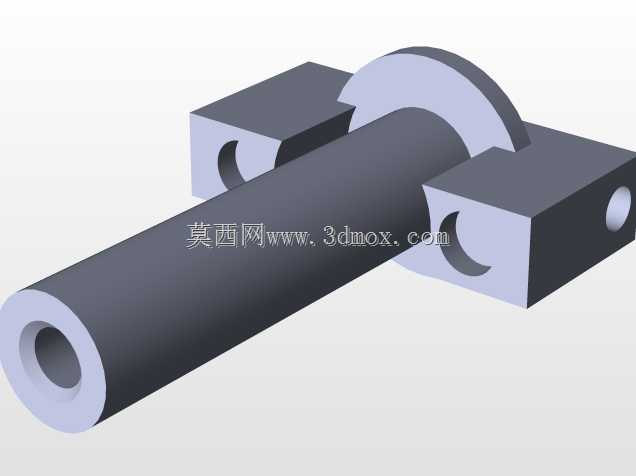

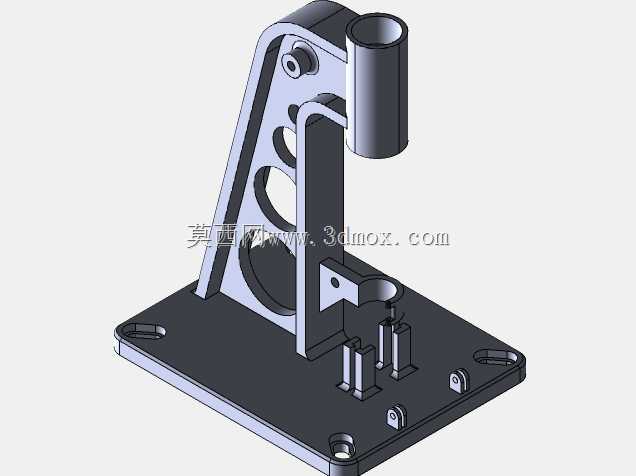

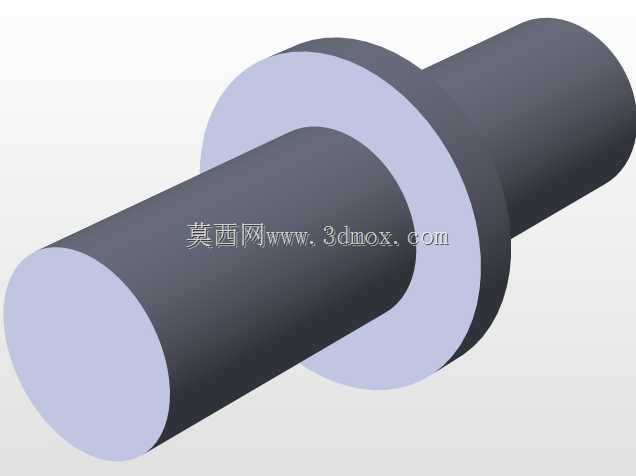

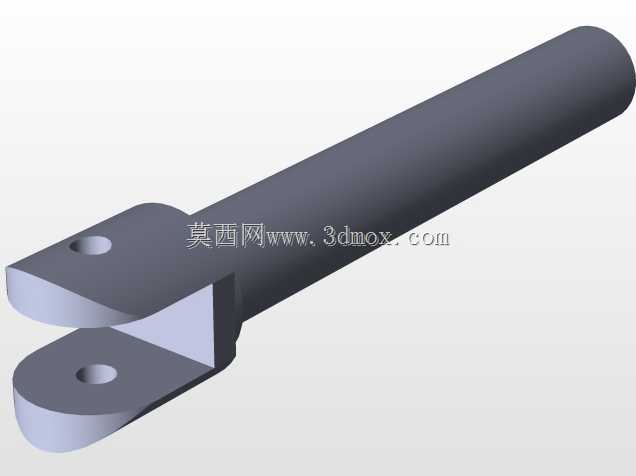

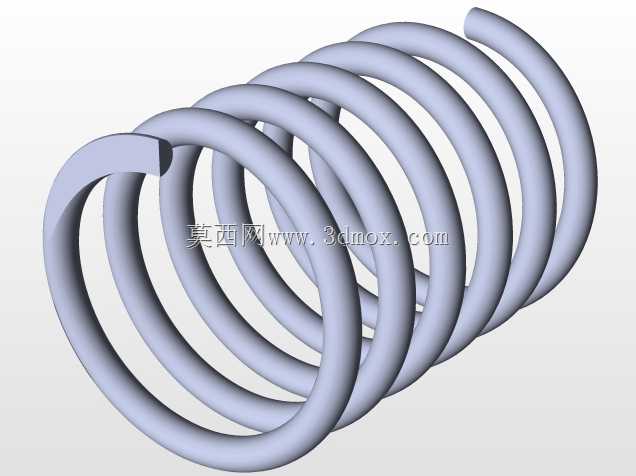

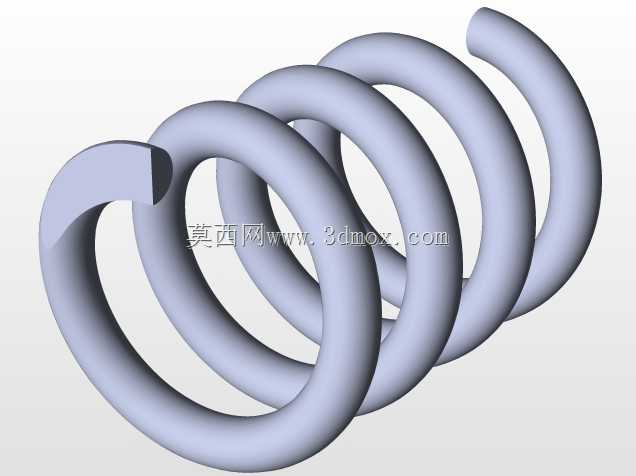

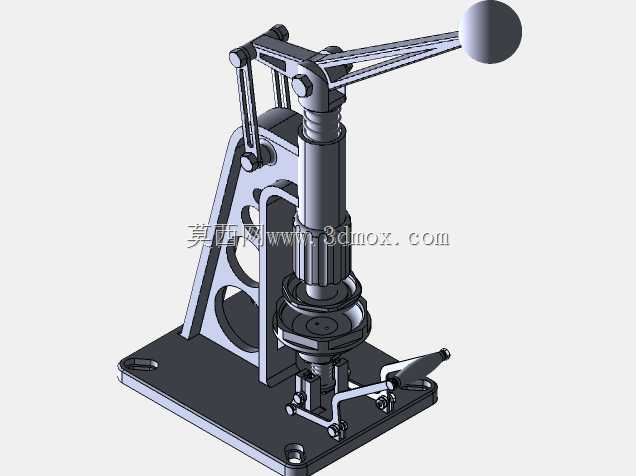

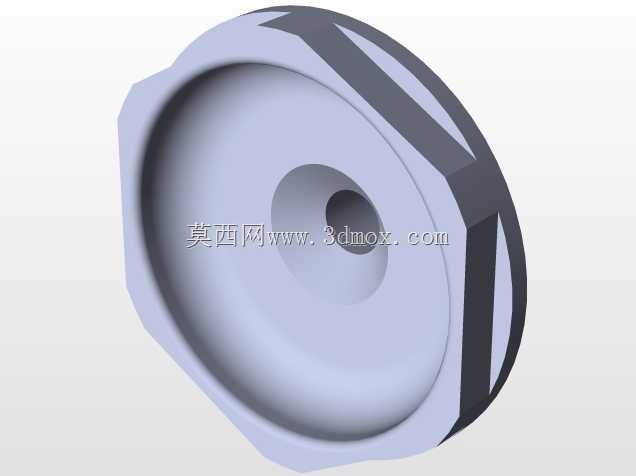

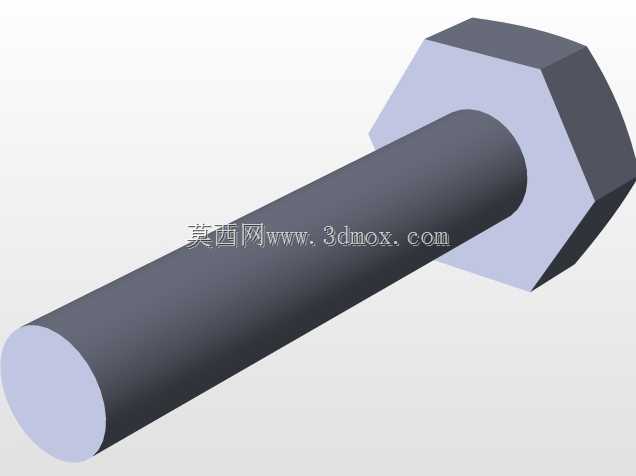

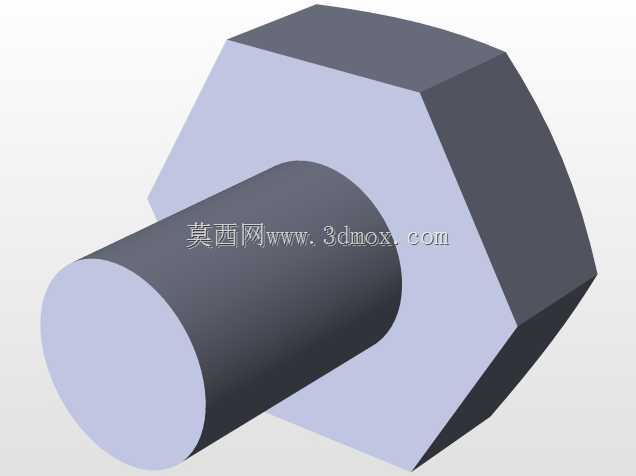

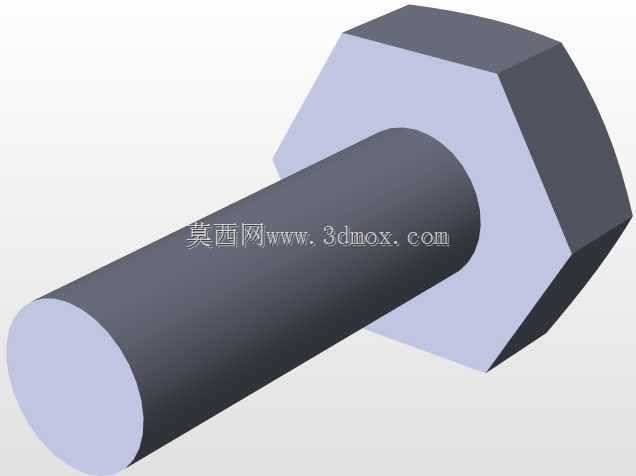

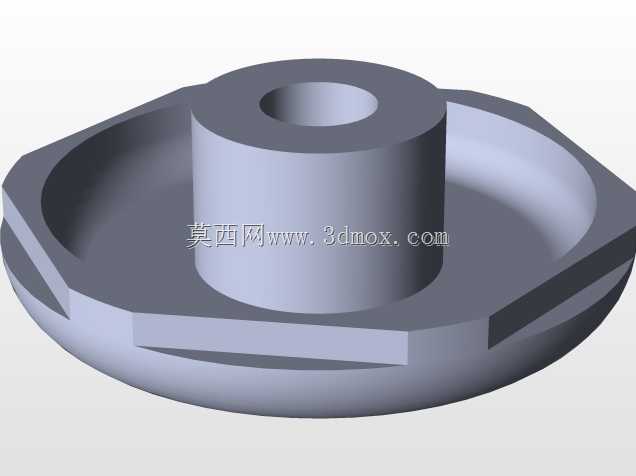

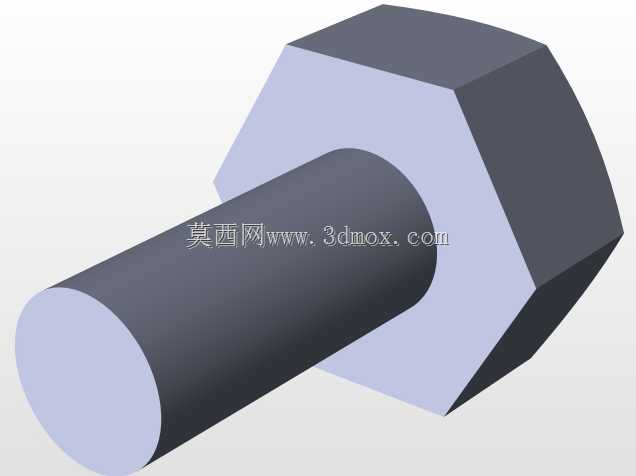

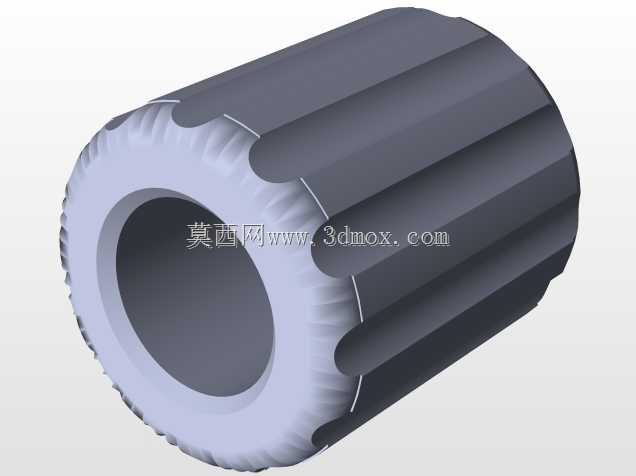

这款手动杠杆施压设备主要面向小批量零件加工、维修工位、试制车间的轻载压装作业场景，可完成小型轴承压入、薄板材冲孔、零件铆接、软质工件压合成型等工序，无需外接动力源，适合无气源、电源的零散作业点位使用。设备采用立式铸铁底座作为承载基础，底座预留四个安装通孔，可通过螺栓固定在标准钳工工作台台面，安装边界需预留至少单侧200mm的操作空间，满足杠杆摆臂的全行程转动需求，整体占地尺寸适配常规小型工位布局，不会占用过多台面上的操作区域。传动结构采用二级杠杆放大设计，端部的球形操作手柄符合人体工学握持形态，长力臂结构可将人手施加的操作力放大数十倍，输出端可获得足够的压装作用力，无需额外辅助增力结构；施压主轴采用圆柱导向结构，与机架上的导向套做间隙配合，保证压头下行过程的同轴度，避免压装过程中出现偏载导致工件报废或者主轴卡滞。压头下方设置可微调的工件定位托架，托架侧面带小型锁紧手柄，可根据不同高度的工件调整托架的上下位置，适配不同尺寸规格的待加工零件，托架表面预留标准槽位，可更换不同规格的压装模具、冲头配件，拓展设备的作业适用范围。机架采用立式镂空立板结构，在保证整体结构刚性的前提下减少了设备整体自重，立板上的镂空减重孔同时可作为工位上小型工具的临时挂放点位，兼顾实用性。设备的施压行程设置有限位结构，可通过调整主轴上的锁紧螺母限定最大下行距离，避免压装行程过量损坏工件，复位依靠主轴上的复位弹簧实现，施压完成后操作手柄可自动回弹至初始位置，无需手动抬升复位，提升连续作业的操作效率。从结构设计角度看，所有铰接转动点位均设置耐磨衬套，长期使用磨损后可单独更换衬套，无需更换整体结构件，降低后期维护成本；所有受力部件均经过受力路径优化，杠杆铰接点、主轴受力段、底座承载区的应力分布均匀，在额定压装力下不会出现结构变形或者断裂风险，适合长期高频次的手动作业场景。
