阵列式三角凸台钣金冲压成形结构

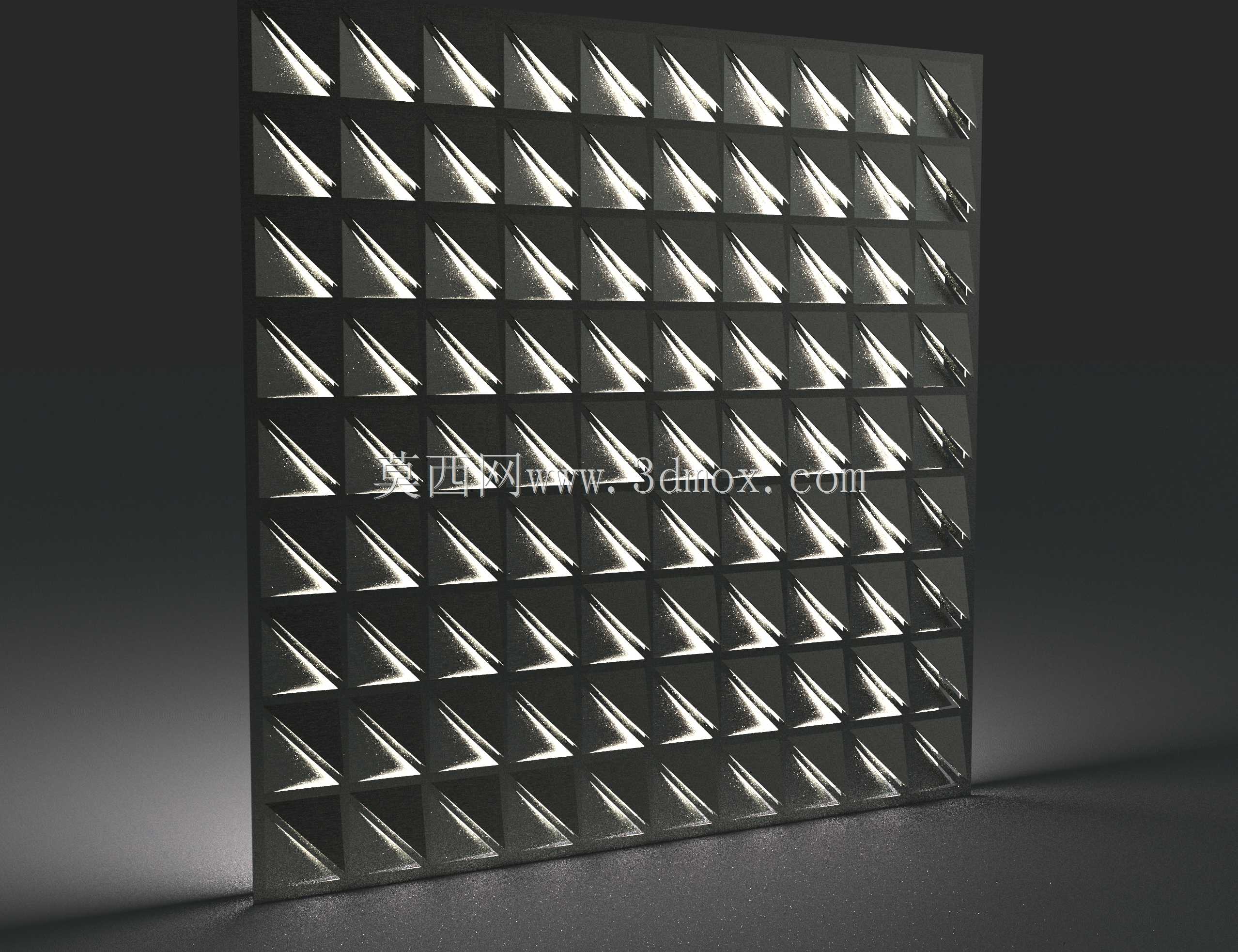

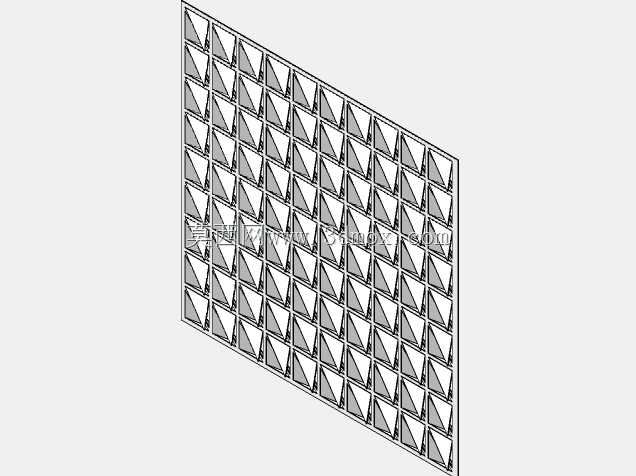

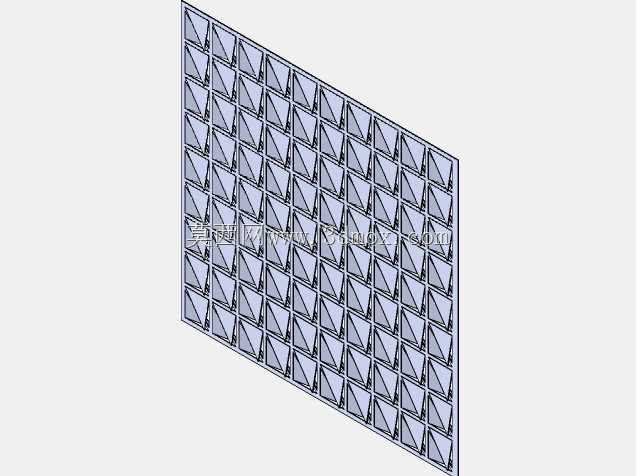

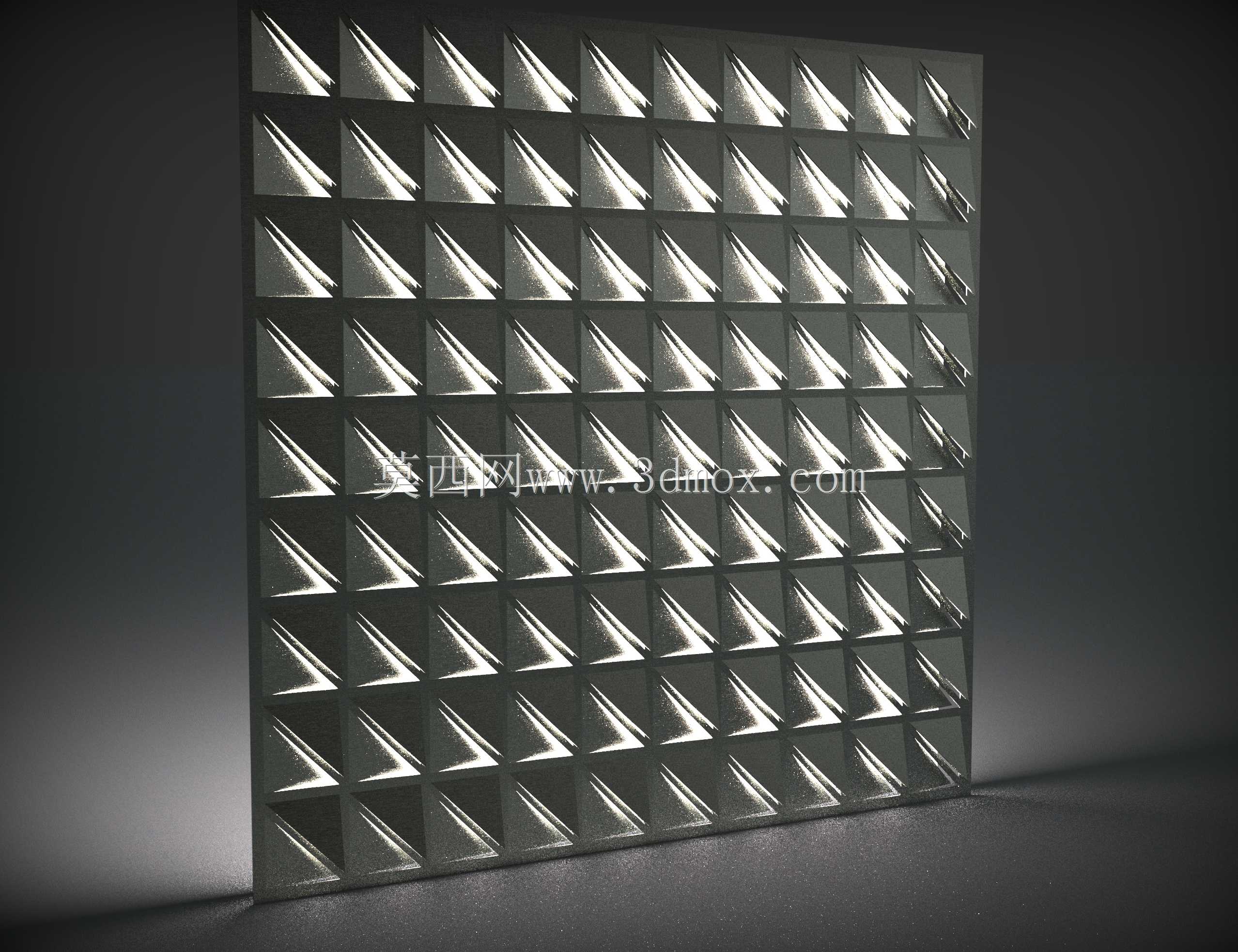

这套阵列式三角凸台结构，主要面向钣金面板类零件的批量压型加工场景，常见于设备装饰面板、防滑踏板、散热导流板、声学扩散板这类需要在薄板表面加工出规则阵列凸起的生产环节。在实际冲压作业中，这类成形工具直接安装在普通压力机的滑块工位，无需额外定制复杂的整套冲压模具，就能在0.5-3mm厚度的冷轧钢板、铝合金板、不锈钢板表面，加工出排布均匀、高度一致的三角锥形凸起。从功能特性上看，三角凸台的结构设计充分考虑了板料成形的应力释放需求，每个凸台的拔模斜度设置在12度，既保证冲压后板料不会卡在成形工装上，也能避免凸台根部因应力集中出现开裂，同时凸起的棱边做了R0.3的圆角过渡，不会在压型过程中划伤板料表面涂层。设计思路上，整套成形结构采用模块化阵列排布，单个凸台单元的基准面完全共面，安装时可以根据待加工面板的尺寸，灵活调整阵列的行列数量，不需要重新加工整体工装基体。外形尺寸方面，单个三角凸台的底面边长为15mm，凸起高度为4mm，相邻凸台的中心距保持20mm的均匀间距，安装边界上，工装基体的四周预留了15mm宽的压边圈安装位，与压力机工作台的T型槽安装孔位完全匹配，安装时不需要额外加工转接板，直接通过压板固定即可完成装夹。实际生产中，这套结构压出的三角凸台，一方面可以提升薄板的整体结构刚度，减少薄面板在大尺寸跨度下的变形量，另一方面规则排布的凸台可以起到防滑、导流、打散声波的作用，在电气柜面板、设备操作平台踏板、通风管道导流板、演播室声学扩散板的加工中都能适配。不同于传统整体式冲压模具，这类成形工具可以单独更换磨损的单个凸台单元，不需要报废整个工装，后期维护成本更低，压型过程中板料的流动方向顺着三角凸台的棱边分布，不会出现局部板料拉伸过度导致的变薄超差问题，成形后的零件平面度可以控制在0.2mm每平方米范围内，完全满足常规钣金件的装配公差要求。
