槽轮式间歇回转传动机构结构设计

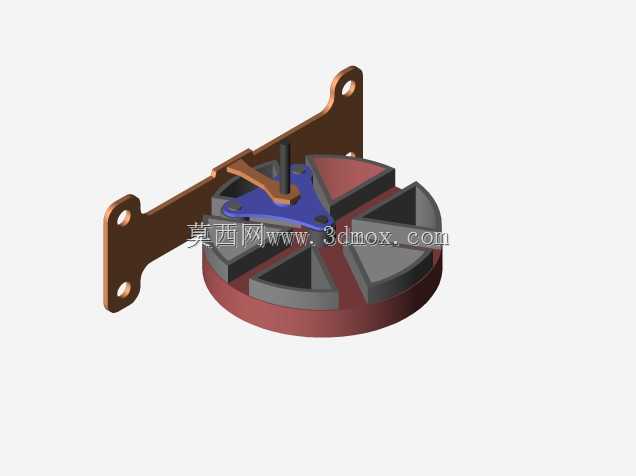

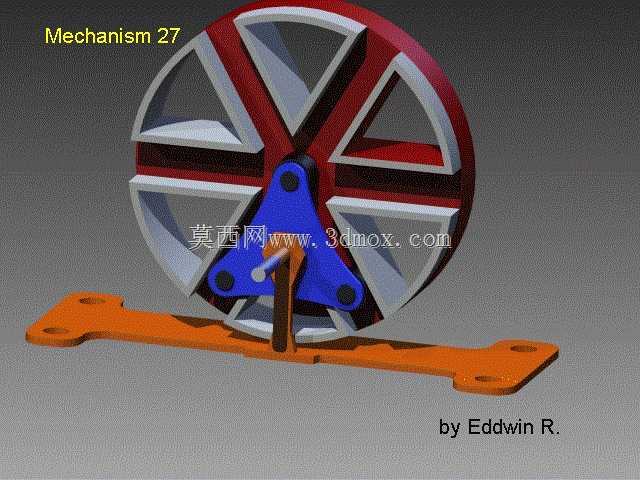

该间歇回转传动机构多用于自动化生产线的工位转位场景，常见于轻工包装、电子元件组装、小型工件多工序加工设备中，用来实现输出端的周期性间歇停转动作，匹配工位切换时的加工、检测、上下料作业需求，相比凸轮分度机构，该结构加工难度更低，装配调整环节更少，适合中低速、分度精度要求适中的传动场景。整套机构的安装基座为带双侧安装孔的平板式结构，安装孔位沿基座长度方向对称布置，可直接通过螺栓固定在设备安装台面，基座整体厚度均匀，底部无凸起结构，安装时不需要额外加工沉台，适配常规型材机架的安装平面，安装边界的孔距可适配多数小型自动化设备的机架预留孔位，不需要额外做转接板设计。核心传动部分采用外槽轮配合主动拨盘的结构，带径向槽的槽轮与输出回转轴固连，主动拨盘上的圆柱销在连续回转过程中，进入槽轮的径向槽时带动槽轮转位，圆柱销脱离径向槽时，槽轮被锁止弧定位保持静止，以此实现固定角度的间歇回转输出，该结构的槽轮共设置六个径向槽，对应每次转位60度的分度角，可匹配六工位的作业布局需求。主动拨盘采用三角式三销布置结构，相比单销拨盘，在输入轴同转速下可提升槽轮的转位频次，同时三个圆柱销沿拨盘120度均布，可平衡拨盘回转时的离心力，降低中速运转时的振动幅度。槽轮外侧设置一体式轮缘结构，既可以提升槽轮自身的结构刚性，避免径向槽根部受交变应力出现开裂，也可以作为锁止弧的配合面，在停转阶段与拨盘上的锁止弧紧密贴合，消除槽轮的回转间隙，保证停位时的位置稳定性。整套机构的运动副均采用销轴铰接配合，铰接位置预留润滑脂加注空间，日常维护时不需要完全拆解结构即可完成润滑保养，适配工厂车间的常规设备维护流程。设计过程中优先保证各运动部件的运动间隙，拨盘圆柱销与槽轮径向槽的配合间隙控制在0.02-0.05mm区间，既避免间隙过大导致转位冲击，也防止间隙过小出现卡滞，锁止弧的配合面采用同轴度公差约束，保证停转阶段的锁止可靠性，基座的安装孔与槽轮回转轴的位置度公差控制在0.1mm以内，降低安装时的调整难度。
