虚拟乐高四轮越野小车结构设计

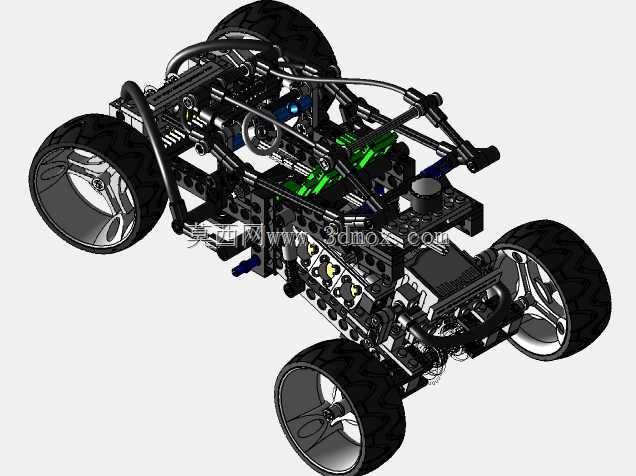

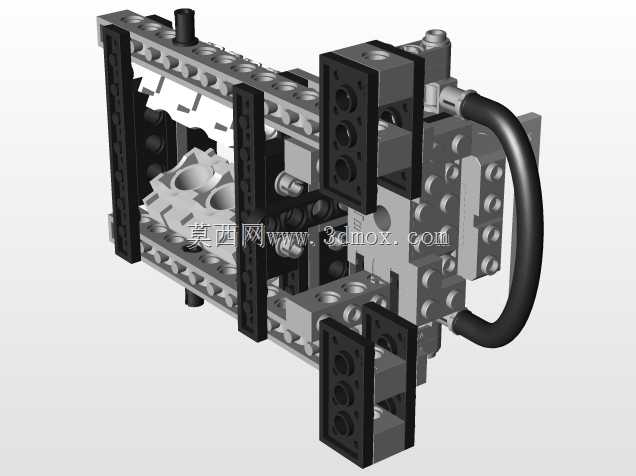

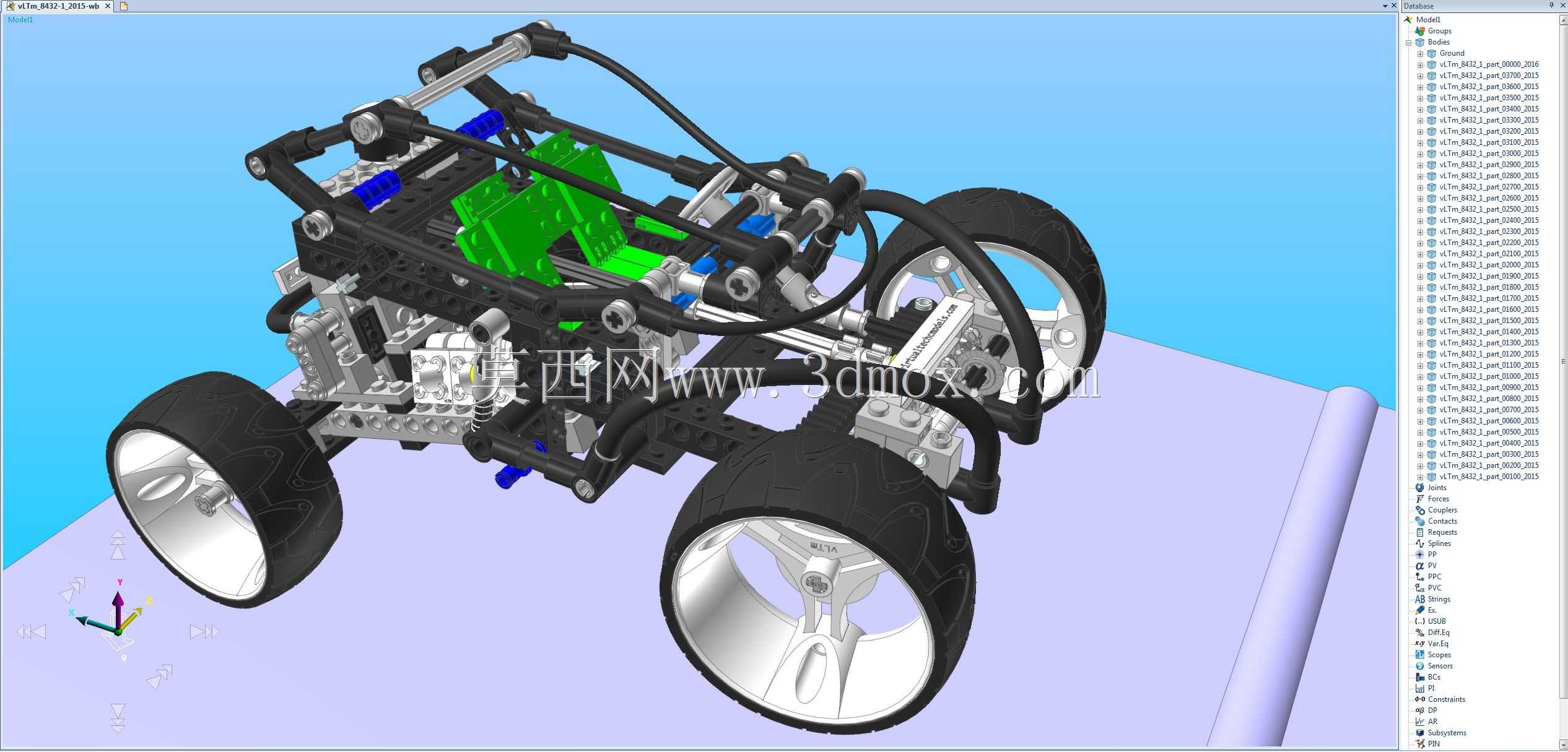

该虚拟搭建的四轮越野结构，核心面向积木结构验证、机械原理教学演示、小型移动载具概念验证场景使用，可作为青少年科创教育的机械结构演示载体，也能为小型轮式移动机器人的底盘搭建提供模块化组合思路参考。从结构设计逻辑来看，整体采用镂空式桁架承载框架，摒弃了整块实体底板的设计思路，通过纵横交错的积木杆件拼接形成主承载结构，在保证整体结构抗扭刚度的同时，尽可能降低了整体自重，预留出的中部空腔可根据实际使用需求加装动力模块、控制元件或是配重块，适配不同的功能拓展需求。行走系统采用大直径宽面轮胎搭配大偏移量轮毂的组合，轮胎表面设计有连续的块状防滑纹路，能够在粗糙不平整的模拟路面上提供足够的抓地力，轮毂与转向节之间预留了足够的摆动间隙，配合独立的悬架摆臂结构，可在单侧车轮遇到凸起障碍时实现独立跳动，避免整个车身出现大幅侧倾，保证行驶过程中的姿态稳定。转向部分采用拉杆联动结构，两侧转向节通过横向拉杆同步连接，转向动作传递路径直接，虚位控制在积木结构允许的最小范围内，能够实现较小的转弯半径，适配狭小空间内的移动需求。外露的管线结构沿车架杆件走向排布，通过卡扣式结构固定在框架上，既还原了真实越野车辆的管线布局特征，也避免了活动部件运动过程中与管线发生干涉。从安装边界来看，整体结构的轮距与轴距比例经过反复调整，重心集中在四轮围成的矩形区域中心位置，静止状态下四个车轮的接地压力分布均匀，不会出现单侧轮压过大导致的行驶跑偏问题；车架上部预留的安装位可兼容标准积木接口的拓展部件，无需额外打孔或是改装即可加装防撞架、置物平台等附加结构。在实际教学应用场景中，该结构可拆解为车架、悬架、转向、行走四个独立模块，每个模块都能单独演示对应的机械原理，帮助学习者理解轮式载具的基本构成逻辑，也可通过更换不同刚度的减震部件、不同花纹的轮胎，测试不同配置下的越障能力与行驶稳定性，为实体搭建提供前置的虚拟验证依据，减少实体搭建过程中的零件试错成本。
