木质12音转鼓式敲击琴结构设计

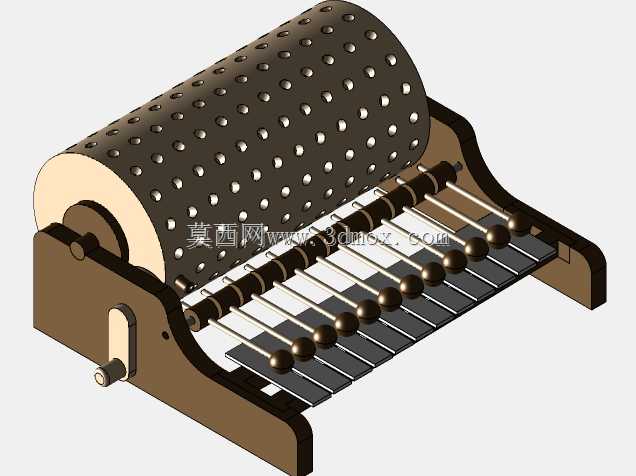

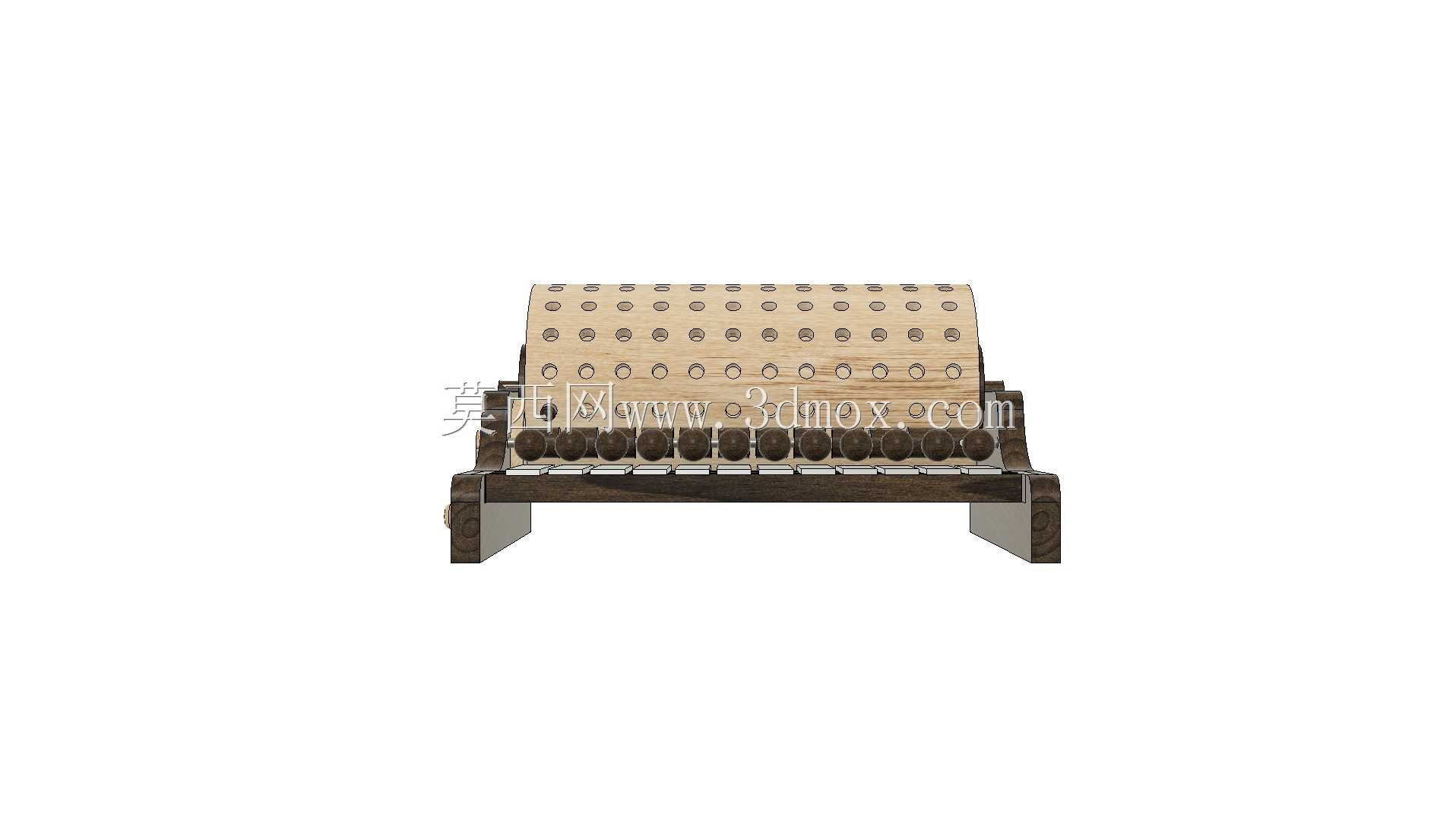

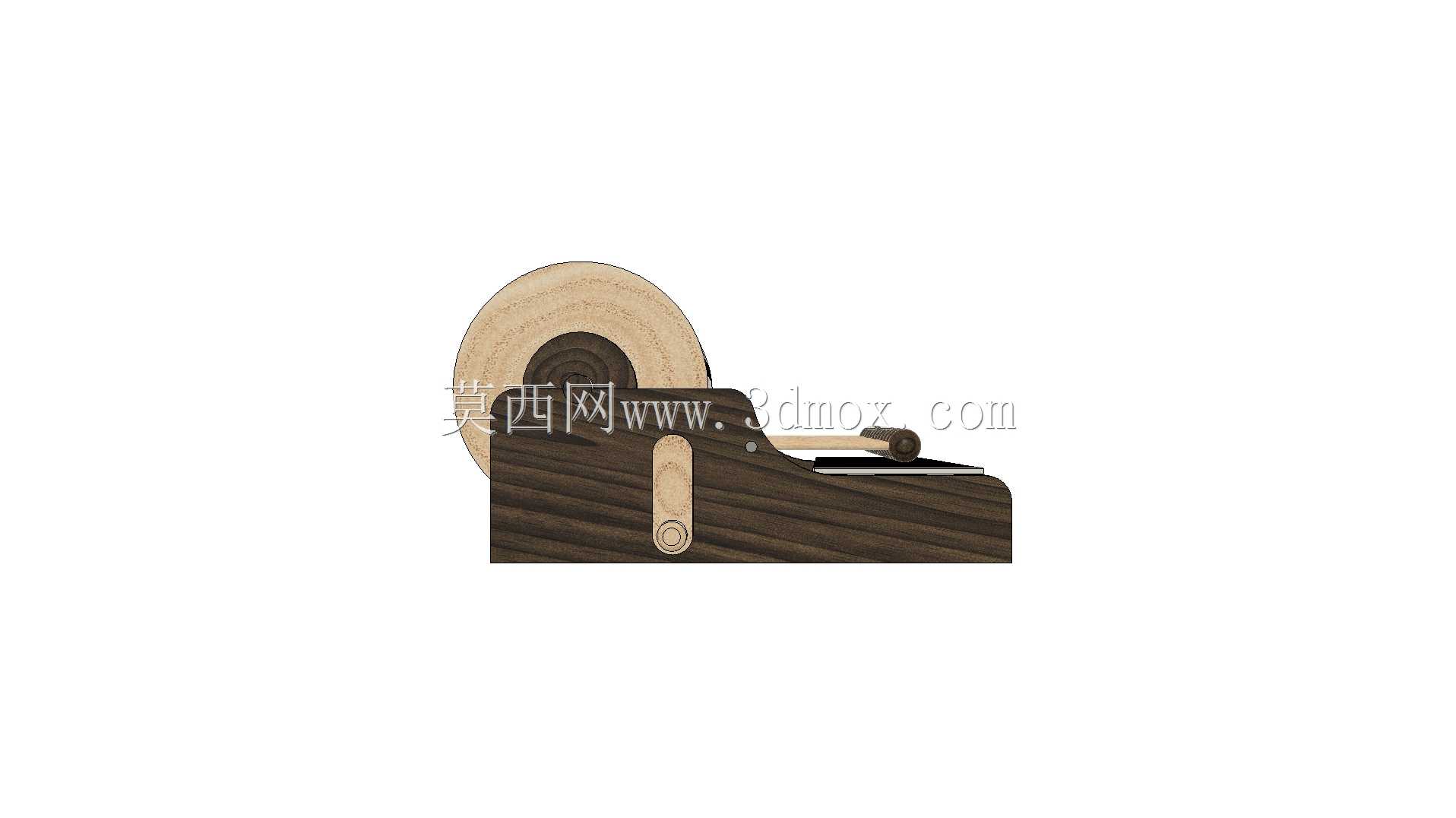

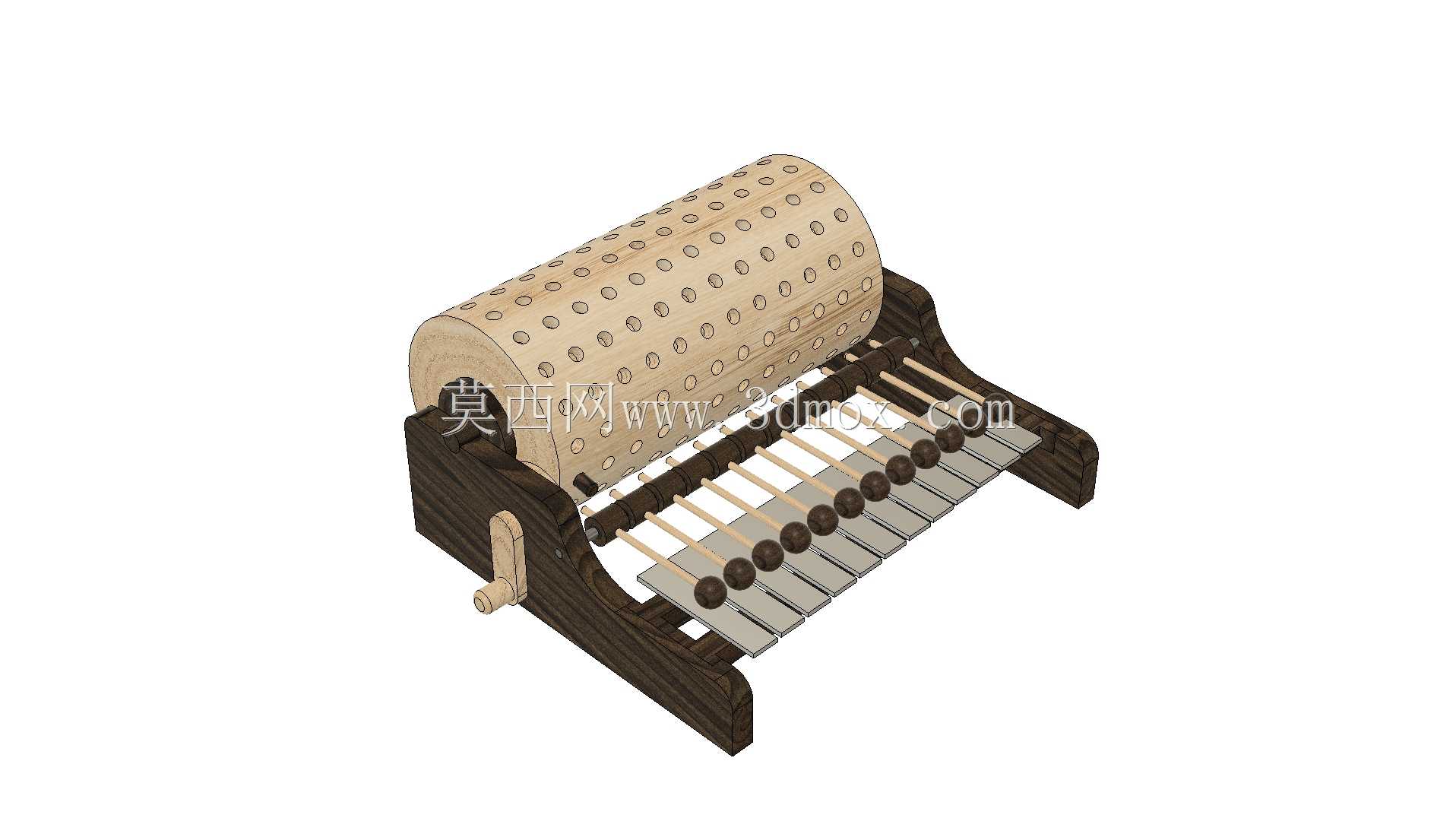

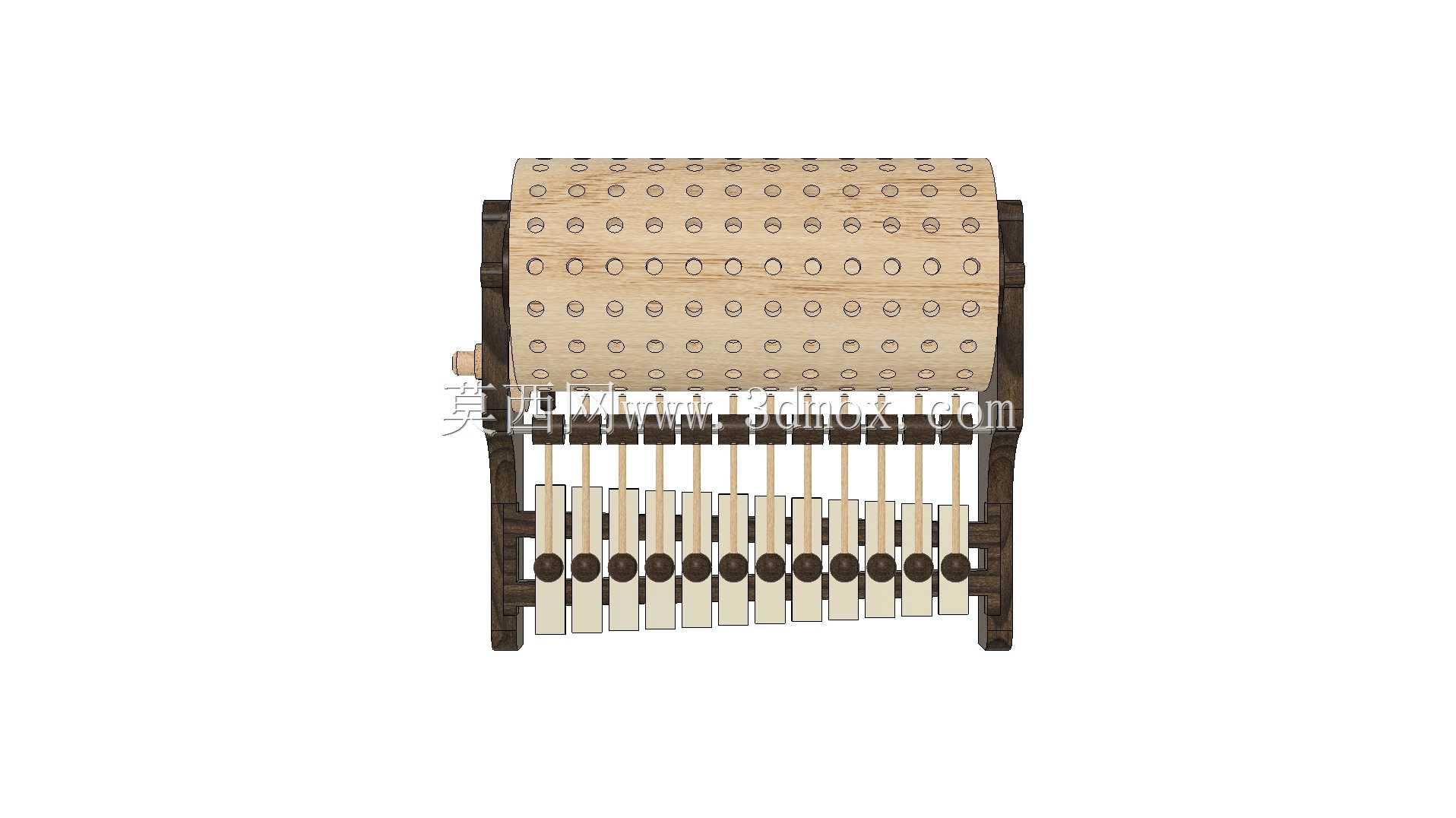

这款转鼓式敲击琴的结构设计，核心依托带孔转鼓的定轴转动实现自动敲击演奏，可应用于文创教具制作、复古八音盒产品开发、机械原理教学演示等场景，也可作为小型木质工艺品的核心发声结构使用。设备运行时，摇柄输入扭矩带动带排布小孔的木质转鼓绕固定轴旋转，转鼓表面的小孔会按预设的音序依次拨动对应位置的金属拨杆，拨杆末端的木质击锤随之抬起后下落，敲击下方对应音高的金属音片，发出预设的音阶声响，无需外接动力或电控元件，纯机械结构即可完成固定曲目的循环演奏。设计过程中未引入公差配合要求，实际生产装配时需要在转鼓两端的支撑小轴位置涂抹橡胶水泥，增大转动副的摩擦阻尼，避免转鼓转动过快导致音序错乱、击锤敲击节奏失准，同时也能减少木质轴孔的磨损，延长结构使用寿命。整体结构采用深色实木作为机架主体，支撑脚架做了倾斜角度设计，放置在水平台面上时重心落在机架支撑面内部，无需额外固定即可保持稳定，不会在摇动摇柄时出现侧翻或滑移。转鼓采用浅色实木加工，表面的小孔按照演奏曲目的音高时序排布，每个小孔的轴向位置对应下方一个音片，周向位置对应音符的触发时序，加工时需要保证小孔的位置精度，避免出现拨杆卡滞、错音的问题。下方的金属音片按照音阶长度递减排布，越长的音片振动频率越低、音高越低，越短的音片振动频率越高、音高越高，音片通过两端的木质压条固定在机架横梁上，预留出足够的振动空间避免出现闷音。击锤采用硬质实木加工，重量控制在既能顺利敲击音片发声，又不会因过重导致拨杆卡滞的区间，拨杆与机架之间采用小间隙铰接，转动灵活无卡滞。整体结构的安装边界适配常规桌面摆放需求，机架底部的支撑跨度足够，转鼓转动时的外轮廓不会超出机架支撑范围，摇柄的转动空间预留充足，操作时不会与桌面或其他周边物件产生干涉，所有外露的木质边缘都做了圆角处理，避免操作时划伤手部，适合作为教学演示模型或手工文创产品的结构参考。
