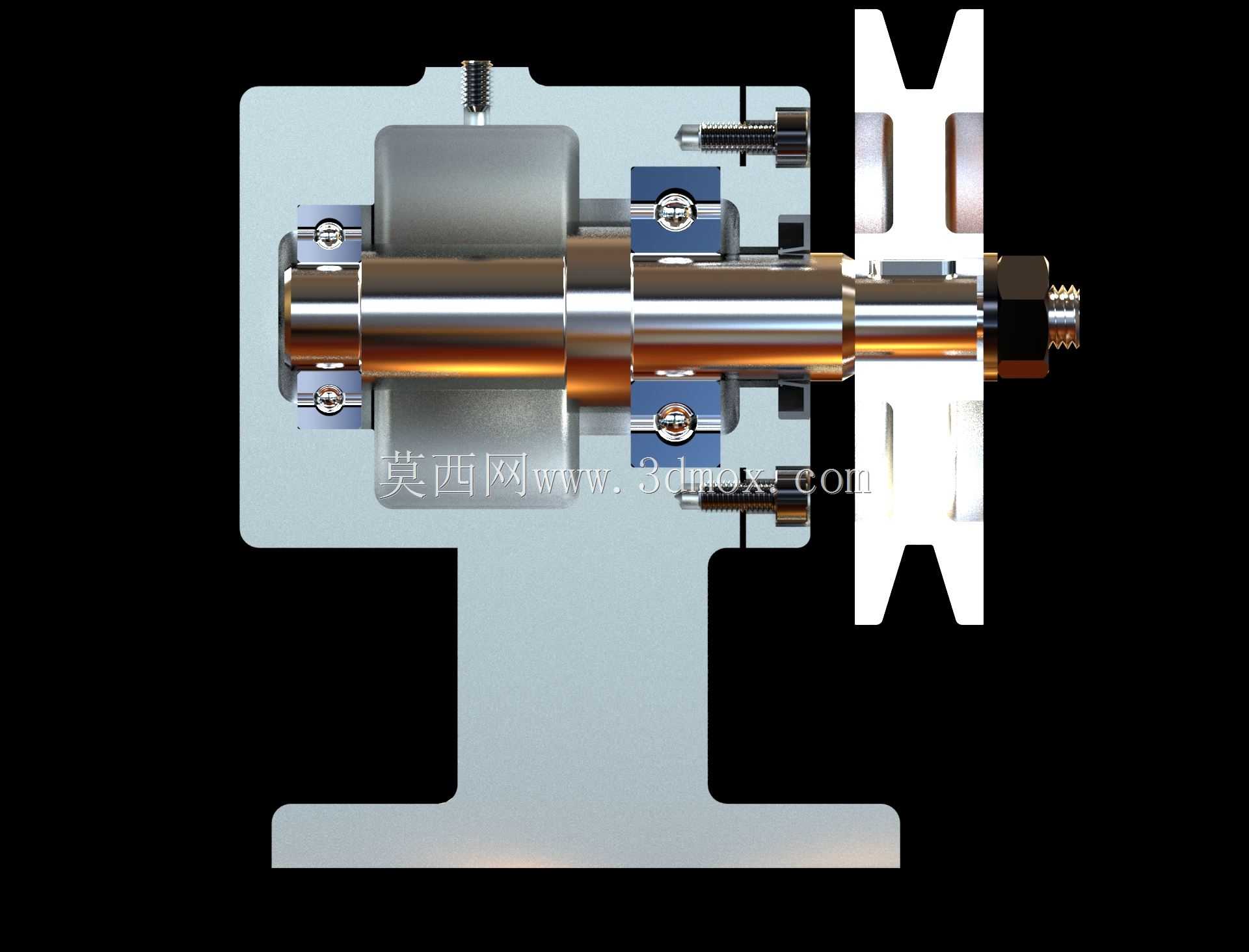

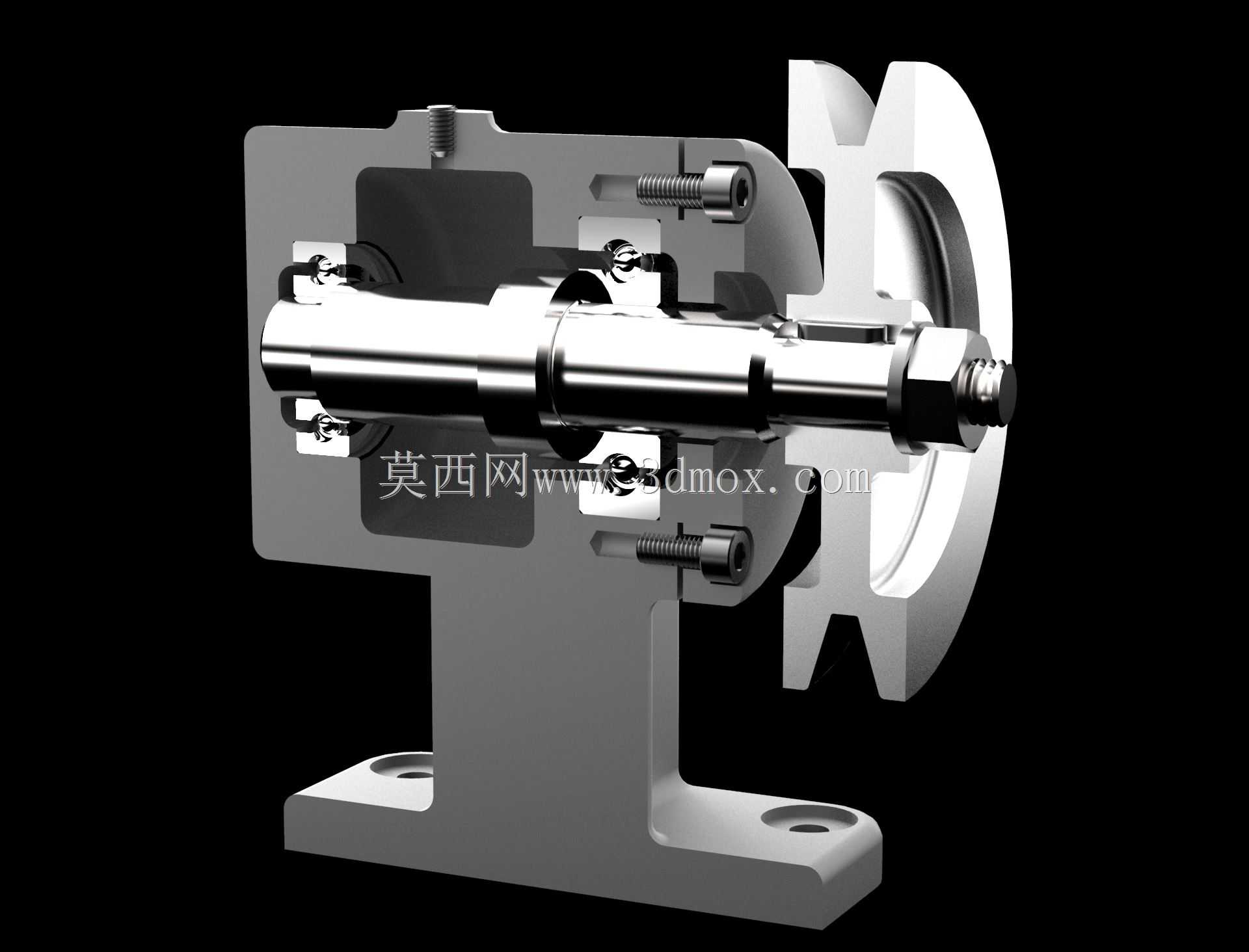

带支座剖视展示小轴传动组件结构

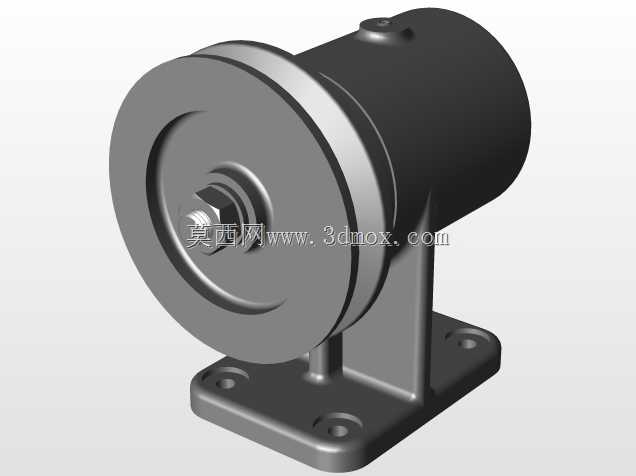

这套轴组件多用于中小功率传动链路的动力输出端，常见于轻工输送设备、小型实验台架、非标自动化工位的旋转执行部位，承担扭矩传递、旋转支撑、外接轮系连接的核心作用。从剖视结构能看到，整根轴采用阶梯轴设计，不同轴段的直径差是为了精准定位各装配零件，轴肩位置直接作为轴承内圈的定位基准，避免运转过程中轴承发生轴向窜动，轴端的螺纹段配合锁紧螺母，可将外接传动轮、联轴器等零件牢牢压合在轴段定位面上，防止负载波动时连接件松脱。配套的立式支座采用一体铸造成型后加工安装面的工艺，底部的两个安装孔为沉孔设计，安装时螺栓头可完全沉入孔内，不会突出支座底面，保证支座与安装机架的贴合面完全接触，避免安装后出现支座倾斜导致轴系卡滞的问题；支座的腔体内部预留了轴承安装位与密封件放置槽，两侧的密封结构可阻挡外界粉尘、切削液进入轴承滚道，同时防止轴承润滑脂外泄，适配多粉尘、少量切削液飞溅的车间作业环境。设计时先根据传递扭矩核算轴的最小直径，再依次排布轴承位、密封位、外接零件安装位的轴段长度，所有配合面的公差根据装配需求设定，轴承位采用过渡配合保证装配同轴度，外接轮系安装位采用间隙配合方便现场拆装维护；支座的安装孔中心距、腔体深度、轴的伸出端长度都做了边界约束，安装时不会和周边的机架型材、传动护罩产生干涉，轴端的键槽尺寸匹配标准平键，可直接适配市面上常规规格的同步轮、链轮、联轴器，不需要二次加工修改。整套组件的装配逻辑遵循从内到外的顺序，先将轴承压装到轴的对应轴段，再整体装入支座腔体，依次装入两侧密封件、端盖，最后锁紧轴端螺母完成装配，日常维护时仅需拆开端盖即可补充润滑脂，不需要完全拆解整根轴，大幅降低现场运维的工作量。
