钣金机箱壳体结构设计

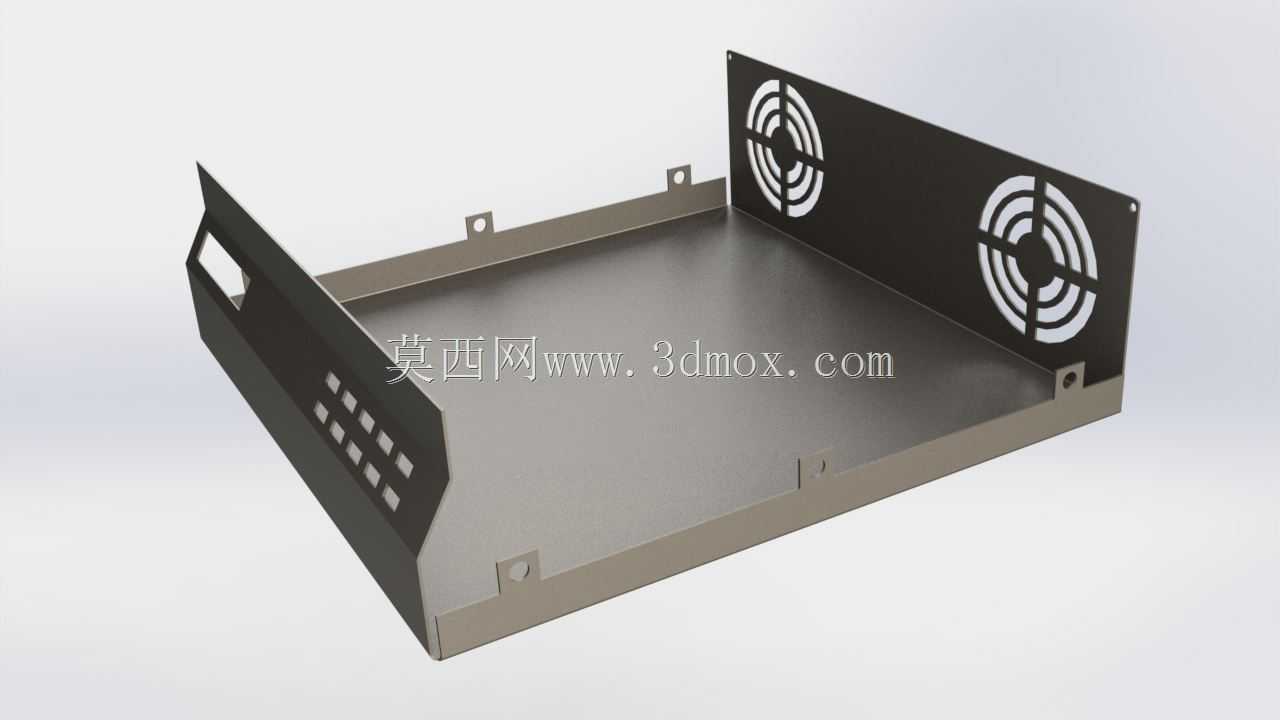

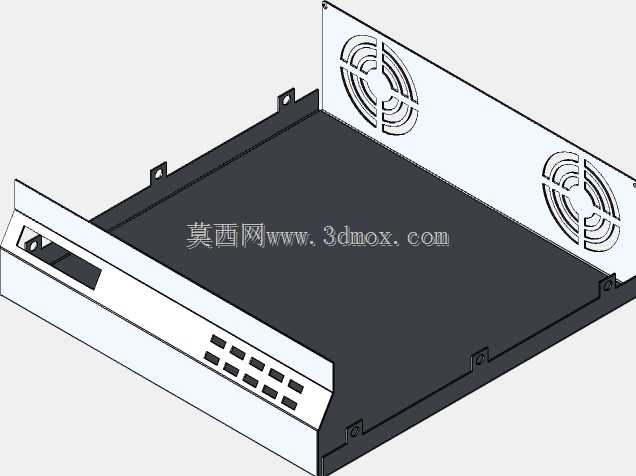

这类钣金壳体是工控设备内置功能模块的核心承载结构，日常多应用在工业控制机柜、嵌入式计算设备、小型电源模组的外层防护场景中，直接承担内部电路板、功率元件、接线端子的物理防护与布局规整作用。从结构设计逻辑来看，整体采用一体化折弯成型的钣金基材加工，减少拼接焊缝带来的结构强度短板，底板预留的多组折弯固定耳，是专门针对机架安装位做的适配设计，安装耳上的预制孔位可直接配合标准紧固件完成壳体在设备机架内的锁附，无需额外做转接支架，能有效压缩整机组装的工序时长。侧板区域的同心圆格栅开孔是定向散热结构，对应内部功率元件、散热风扇的出风路径，开孔的排布密度经过通风量与结构强度的平衡计算，既保证内部热空气可以顺畅导出，避免元件积热出现性能衰减，也不会因为开孔过大降低侧板的抗形变能力，防止运输、安装过程中受外力挤压出现凹陷变形。前侧的斜向折弯边做了多组矩形预留孔位，这些孔位是为设备状态指示灯、操作按键、外接接口预留的安装位，孔位的尺寸公差控制在钣金加工的常规精度范围内，能直接适配标准规格的接插件与指示元件，无需二次扩孔加工。壳体的侧边翻边结构做了压边处理，去除钣金裁切后的锐边毛刺，避免组装、维护过程中划伤操作人员，同时翻边结构也能提升壳体侧边的结构刚性，减少薄钣金件常见的共振异响问题。设计过程中需要重点关注折弯内角的R角控制，避免折弯处出现应力集中导致板材开裂，同时所有安装孔位的边距都预留足够的紧固件操作空间，不会出现螺丝锁附时工具与侧壁干涉的问题。壳体内部的净空尺寸需要匹配内置PCB板、元件的最大外形尺寸，预留出接线、走线的冗余空间，底板上的小凸点结构是为电路板安装预留的支撑位，可直接配合铜柱将电路板架高，避免板件直接与金属底板接触出现短路风险。这类钣金壳体的表面处理通常采用喷塑工艺，既提升金属基材的防锈耐腐蚀能力，也能起到一定的电磁屏蔽作用，减少内部电路与外界设备的电磁干扰，适配工业场景下复杂的电磁环境。
