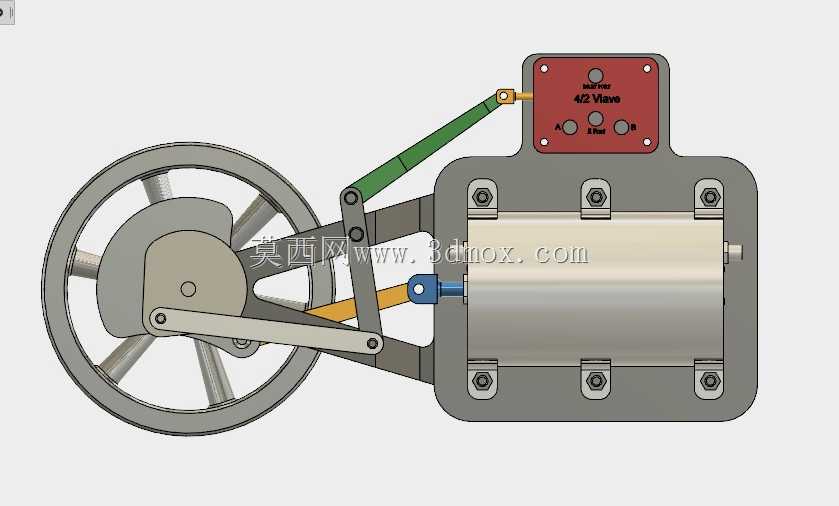

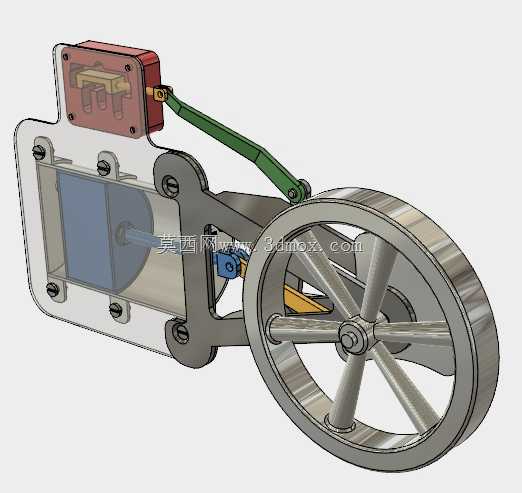

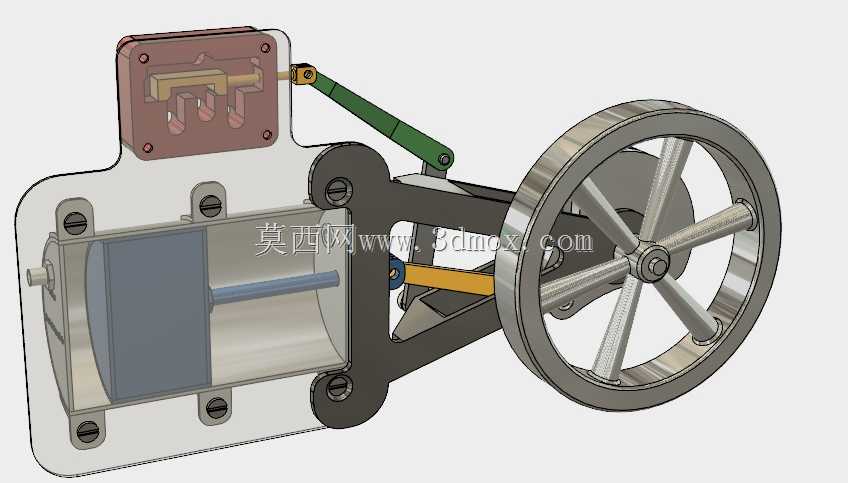

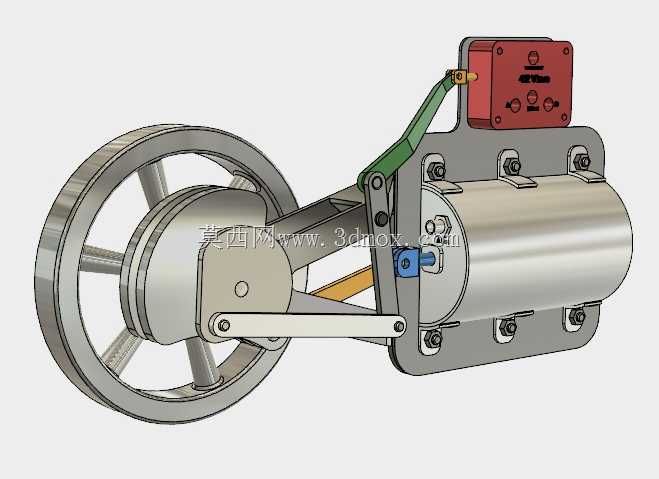

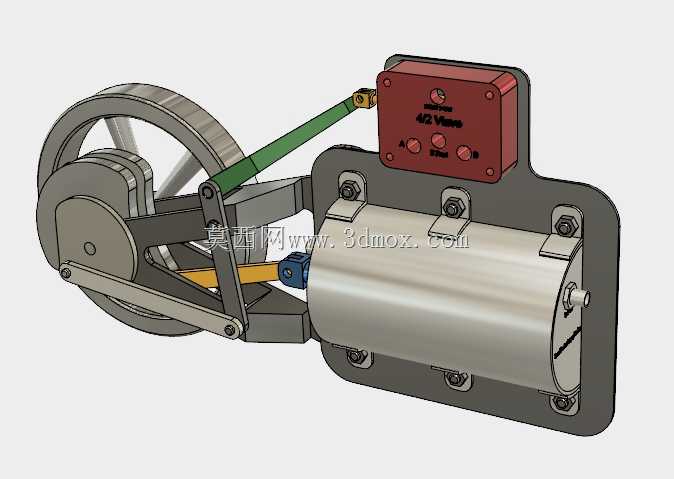

剖视结构展示单缸往复式蒸汽机

这款剖视呈现的单缸往复式蒸汽机，完整还原了经典外燃动力设备的核心传动与做功逻辑，在教学演示、复古动力装置复刻、小型动力实验场景中具备很高的参考价值。从结构设计来看，模型采用半剖视的处理方式，将气缸内部的活塞组件、缸体密封结构直接展露，无需拆解即可观察到活塞与缸壁的配合间隙、活塞杆的导向支撑结构，能帮助设计人员快速理解往复式动力的做功传递路径。设备的核心做功逻辑是通过配气机构控制蒸汽进出气缸两侧，推动活塞做直线往复运动，再经由十字头结构将直线动力传递给曲柄连杆机构，最终带动飞轮做旋转运动输出扭矩，这套传动结构的设计充分考虑了动力传递的平顺性，飞轮采用辐条式结构，在保证转动惯量满足储能稳速要求的前提下，尽可能降低了自身重量，减少转动过程中的无用功损耗。配气侧的滑阀结构通过独立的连杆与曲轴端的偏心轮联动，无需额外控制单元即可实现进排气时序的精准匹配，这种纯机械联动的配气设计，能在无电控辅助的工况下稳定完成循环做功，适配小型固定式动力输出、教学模型演示等场景的使用需求。从安装边界来看，整套装置的安装基准为气缸下方的一体式机座，机座上预留的四个安装孔位可直接与安装台面通过螺栓紧固，安装时需保证曲轴回转中心与负载输入轴的同轴度误差控制在合理范围内，避免连杆轴承出现偏磨。气缸侧的配气阀组采用独立盖板密封，通过四颗螺栓固定在缸体端面，后期维护时只需拆解盖板即可检修滑阀与密封件，无需整体拆解缸体，大幅降低了维护难度。设计过程中，各运动副的配合间隙均参考了经典小型蒸汽机的工程参数，活塞与缸壁预留了适配热胀冷缩的合理间隙，连杆两端的铰接点采用销轴定位，既保证了转动灵活性，也能承受做功过程中的交变载荷。整套结构没有冗余的装饰性设计，所有部件均服务于动力传递与做功功能，对于学习往复式动力结构、复刻小型蒸汽动力装置的设计人员来说，能直接参考其结构布局、铰接点位置、传动件的尺寸比例，减少前期方案验证的重复工作量。
