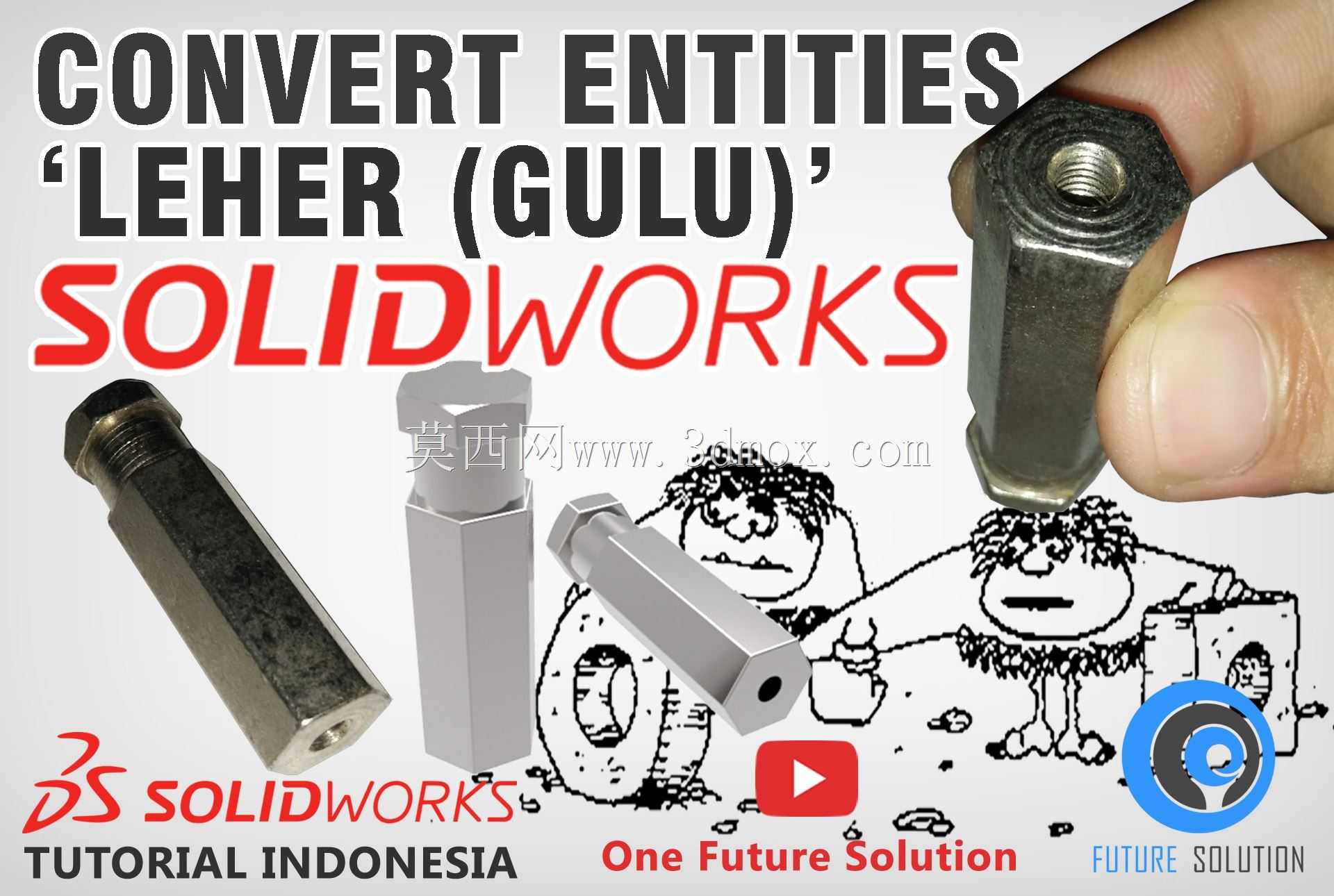

外六角内螺纹连接柱结构建模实例

项目分类:3D模型 发布时间:2021-08-31 ID:255943
  • 外六角内螺纹连接柱结构建模实例

这类外六角内螺纹连接柱属于工业装配场景中极为常见的间隔紧固类五金零件,日常多应用在电子设备机架组装、自动化设备模组固定、钣金机柜层板连接等场景中,核心作用是在两个被连接件之间提供精准的支撑间隔,同时通过两端的内螺纹结构实现无外露螺帽的紧凑装配,相比普通通柱搭配螺栓的方案,能大幅压缩装配占用的空间,尤其适合对安装净空有严格限制的紧凑型设备内部。从实际使用的工况来看,这类零件常被用在需要反复拆装的维护点位,外六角的结构设计刚好适配普通开口扳手的夹持需求,装配时不需要额外设计工具避让槽,常规的五金装配工具就能完成锁紧操作,不会因为工具适配问题增加现场装配的难度。在结构设计的思路上,这类零件首先要确定核心的安装边界:六角对边尺寸需要匹配常用扳手的规格,避免出现对边过小导致扳手打滑、或是对边过大挤占周边零件安装空间的问题;柱体长度则要严格匹配被支撑部件的间隔距离,公差通常控制在0.05mm以内,避免因为长度偏差导致装配后部件出现翘曲、连接应力集中的问题。内螺纹的规格选择需要匹配对应的连接螺栓载荷,日常轻载装配场景多用M3、M4规格的细牙螺纹,重载场景则会选用M6及以上的粗牙螺纹,螺纹深度要保证螺栓拧入后有足够的啮合牙数,避免受力时出现滑牙失效。建模过程中用到的实体转换思路,本质是把前期绘制的多边形草图轮廓直接映射到实体特征上,相比逐段绘制实体边线的方式,能保证六角轮廓的形位公差完全和草图基准对齐,不会出现建模过程中边线偏移导致的六角对称度偏差。柱体端部的倒角设计也需要重点考量,倒角角度通常取45度,大小控制在0.3-0.5mm,既可以去除机加工产生的锐边毛刺,避免装配时划伤操作人员或是相邻零件的表面涂层,也能在装配时起到导向作用,让连接柱能顺利卡入对应的安装定位孔中。从实际加工的角度倒推建模逻辑,这类零件多采用六角棒料直接车削加工,建模时要保证回转体特征和六角夹持段的同轴度,避免加工完成后出现螺纹偏心,导致装配时螺栓无法顺利拧入。另外在做装配干涉检查时,要注意六角棱边和周边安装孔位的安全距离,通常预留0.2mm以上的间隙,避免因为零件加工的尺寸公差导致装配时出现卡滞。这类零件虽然结构简单,但在整套设备的装配链路中属于基础关键件,一旦尺寸出现偏差,会直接导致整套模组的装配精度下降,因此建模时每一处特征的尺寸设定都要匹配实际加工和装配的工艺要求,不能只追求外观形状的相似而忽略工程实际的使用需求。
