简约款国际象棋棋盘棋子组合结构设计

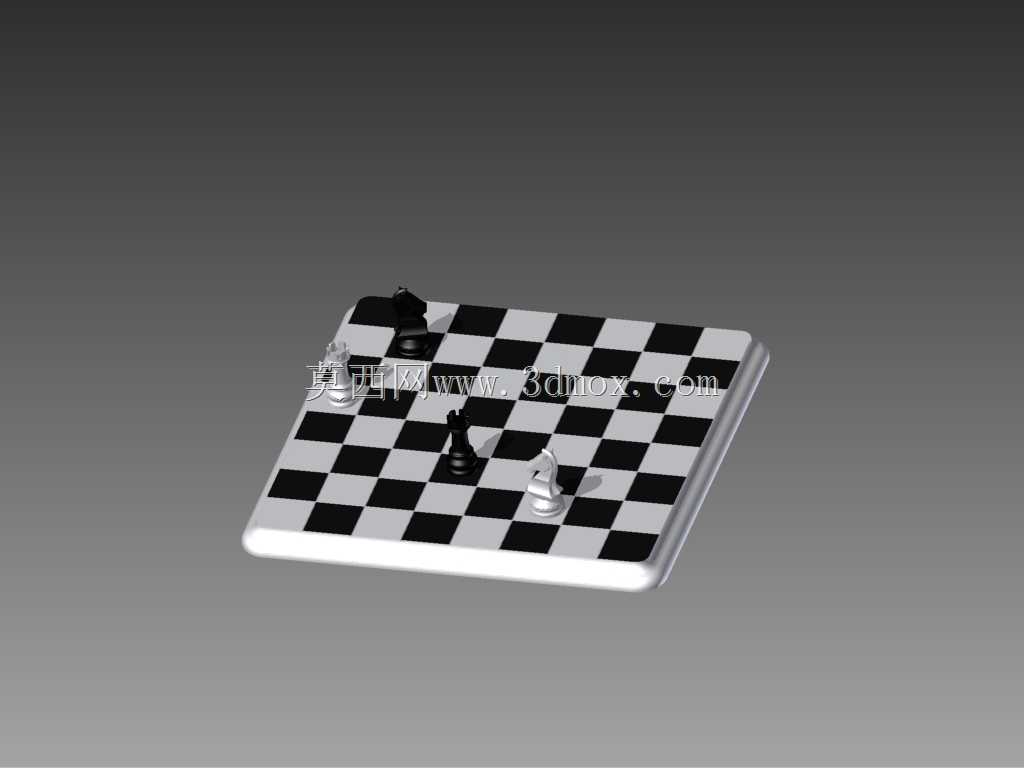

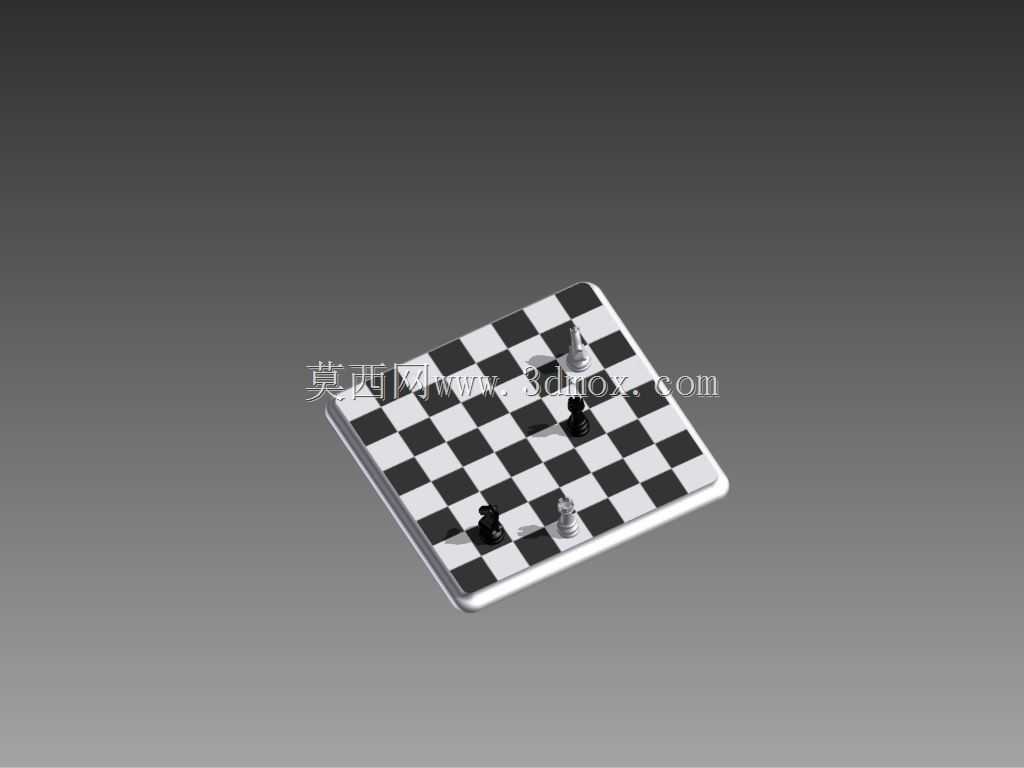

这款国际象棋的三维结构设计，首先从实际使用场景出发，覆盖了日常休闲对弈、青少年棋类教学、文创展示摆件三类核心应用方向，设计过程中优先平衡了使用手感、结构稳定性与外观简洁度。棋盘部分采用方形薄板式结构，主体承托板边缘做了小尺寸圆弧倒角处理，避免日常挪动时的锐角磕碰，棋盘表面的黑白格采用等尺寸正方形分区，格线对齐精度控制在0.1mm级，确保棋子放置时不会出现格位偏移，棋盘底部预留了0.8mm深度的浅槽嵌装防滑胶垫，放置在玻璃、木质桌面时不会出现滑移，整体厚度控制在12mm，既保证了拿取时的分量感，也不会因为过厚导致收纳时占用过多竖向空间。棋子部分的设计做了针对性优化，区分黑白两色的对应棋子，每枚棋子底部都做了直径10mm的平整贴合面，与棋盘格面的接触面积足够，轻微触碰桌面时不会出现棋子倾倒的情况，棋子的造型做了简化处理，保留不同棋种的识别特征的同时，去掉了冗余的装饰性凸起，一方面降低了加工成型的难度，另一方面也避免了日常使用时凸起部位容易磕碰断裂的问题，棋子的高度根据棋种做了梯度设置，最高的王棋高度为45mm，兵棋高度为22mm，符合常规对弈时的视觉识别习惯，拿取时的握持直径控制在8-15mm区间，适配不同手型的握持需求。设计过程中还考虑了不同加工工艺的适配性，不管是采用3D打印快速成型，还是采用注塑批量生产，所有结构都做了拔模斜度处理，壁厚均匀控制在2mm，没有出现壁厚突变导致的成型缺陷，棋子与棋盘的配合间隙预留了0.2mm，棋子放置到格位时不会出现卡滞，也不会因为间隙过大出现晃动。从安装边界来看，整套棋盘的外轮廓尺寸为280mm×280mm，常规的书桌、茶几台面都可以轻松放置，不需要额外预留过大的操作空间，棋子收纳时可以直接平铺在棋盘表面，配套的外盒尺寸可以控制在290mm×290mm×60mm，收纳后可以放入普通书柜层板间隙，适配日常家居的收纳空间尺寸。结构校验阶段，针对棋盘的承托强度做了模拟验证，在棋盘中心位置施加5kg的竖向载荷时，板面最大变形量不超过0.05mm，不会因为长期放置重物出现板面凹陷，棋子的抗倾覆力矩也做了校核，当桌面倾斜角度达到15度时，所有棋子仍然可以保持稳定放置，满足日常使用中的非极端工况需求。
