ISO标准异形凹凸拼接定位结构件

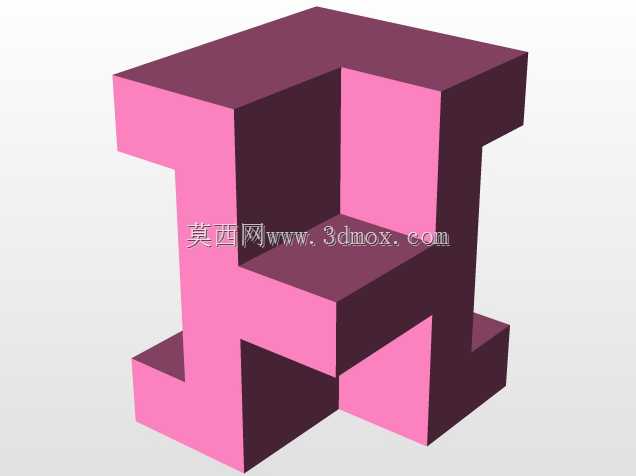

这类带ISO标准构型的凹凸拼接结构件，多应用在工装夹具的定位工位、模块化装配线的快换接座、检测治具的基准靠模位置，日常产线换型时，依靠结构本身的互锁形面完成快速对位，不需要额外打表找正就能保证装配位置的重复精度，在小批量多品种的柔性生产单元里使用率很高。从结构功能上看，该零件的凹凸形面采用等距壁厚设计，所有配合面的拔模斜度控制在0.5度以内，既可以作为两个模组之间的连接定位载体，也能在受力时通过互锁的凸台结构分散剪切应力，避免连接螺栓单独承受横向载荷，在频繁拆装的工位上，能大幅降低紧固件的疲劳损耗。设计这类结构时，首先要确定配合面的公差带，凸台的尺寸公差取h7，凹槽对应取H8，保证装配间隙控制在0.02-0.05mm之间，既不会因为间隙过大出现定位偏移，也不会因为过盈导致拆装卡滞；形面的过渡圆角统一取R2，避免应力集中在棱角位置，零件的底部预留了两个安装沉孔，沉孔深度比所用内六角螺栓的头部高度大0.2mm，保证安装后螺栓头不突出基准面，不会影响拼接后的平面度。从安装边界来看，该零件的整体外轮廓在三个轴向的尺寸比例为3:2:1，安装时需要保证底部贴合面的平面度不低于0.02mm，相邻拼接的配合件对应形面的位置度公差控制在0.03mm以内，装配后两个拼接件的结合面缝隙不超过0.01mm，才能满足高精度工位的定位要求。实际建模过程中，要优先绘制基准轴与三个方向的基准面，先做出整体的方块基体，再通过拉伸切除做出凹槽与凸台结构，最后统一添加过渡圆角与安装孔特征，建模时要注意所有对称形面的尺寸一致性，避免出现两侧壁厚不均的问题，否则零件受力时容易出现偏载断裂。这类结构在实际使用中，不需要额外的定位销就能实现两个组件的精准对接，在快换工装、模块化治具的设计中非常实用，能有效减少换型调整的辅助时间，提升产线的运行效率。
