壁挂式单钩承重复合结构注塑模具

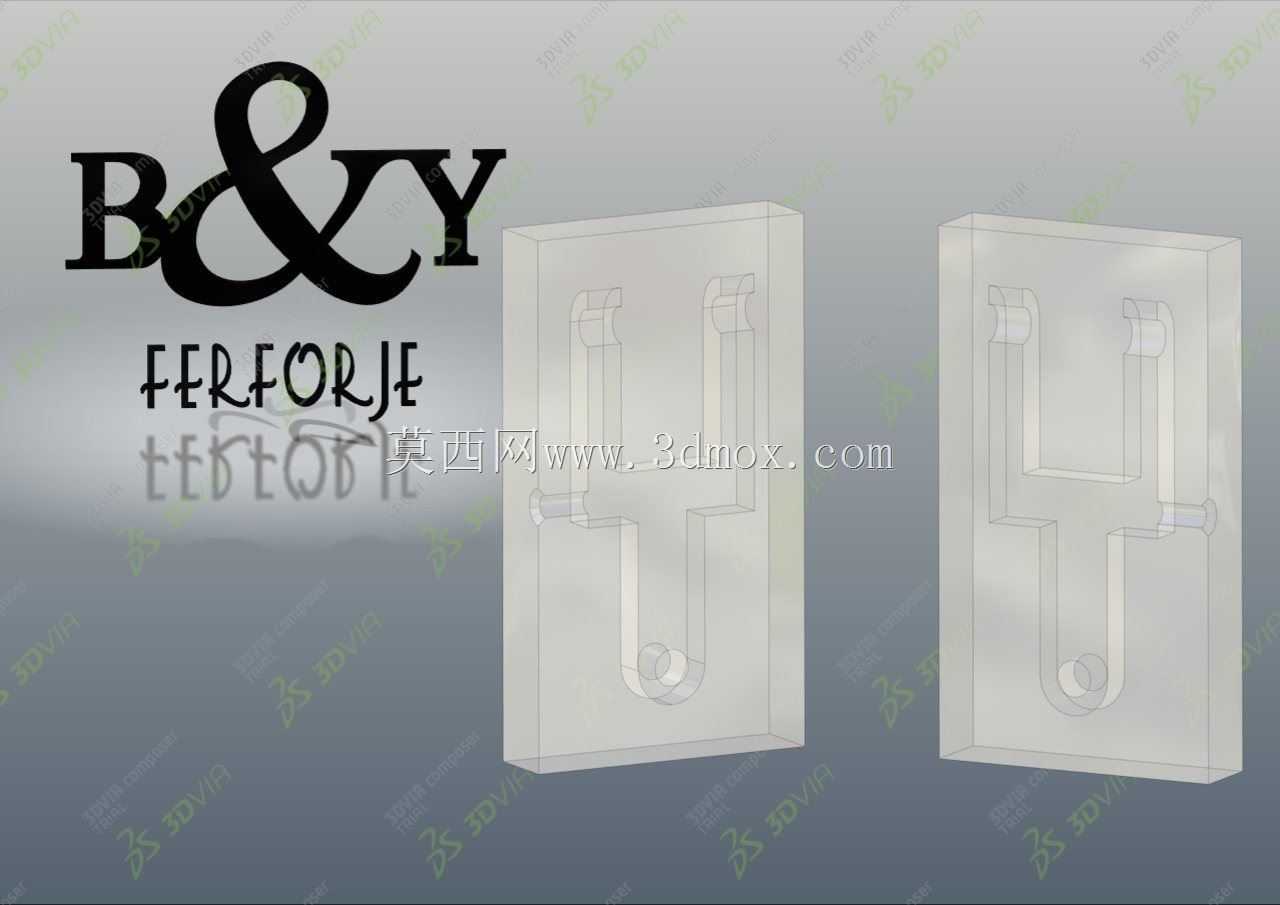

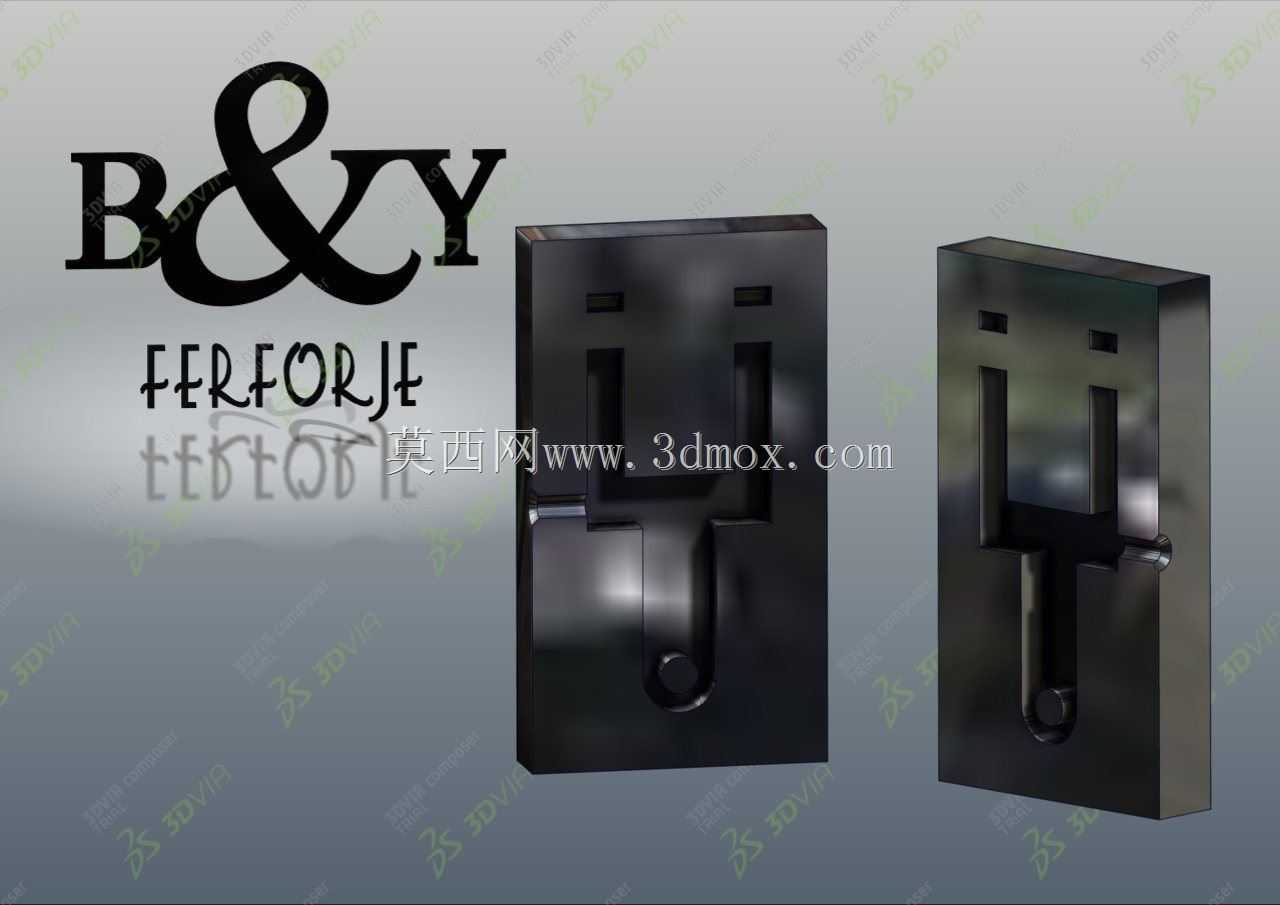

这套模具对应的成品是日常家居、商用展陈场景常用的壁挂式单钩，核心作用是在平整墙面完成轻载物品的挂载，适配厨卫空间悬挂清洁工具、玄关区域悬挂随身配饰、商超展架悬挂小型货品等多类场景，单钩额定静载荷可覆盖3kg以内的日常挂载需求，避免普通粘钩易脱落、承重不足的问题。从模具结构设计来看，采用一模两腔的对称布局，两个型腔分别对应挂钩的正反成型面，进胶点设置在挂钩安装基板的侧边位置，可避免进胶痕迹残留在挂钩正面的外观区域，同时保证熔融料流在型腔内的填充均衡，减少成型后的翘曲变形风险。模具的分型面沿着挂钩安装基板的外轮廓平面设置，开模时可直接沿垂直分型面方向完成脱模，挂钩的弯钩部位采用局部镶件结构，无需额外设置侧向抽芯机构，简化了模具整体的开合模动作逻辑，降低了模具加工与后期维护的成本。成型后的挂钩成品，安装基板为矩形薄片状结构，厚度控制在3mm左右，背面预留有粘胶贴合的平整平面，也可根据使用需求在基板四角预留沉头孔位，配合自攻螺丝完成墙面的刚性固定；挂钩的钩体部分采用渐变圆弧过渡，从基板连接处的6mm厚度逐步收窄至钩端的4mm厚度，既保证钩体根部的结构强度，避免挂载重物时出现根部断裂的问题，又能减少材料的不必要消耗。模具的型腔表面做了镜面抛光处理，成型后的挂钩表面无明显合模线、流痕等外观缺陷，可直接进行后续的表面印刷、镀膜等二次加工，适配不同品牌的外观定制需求。冷却水路采用环绕型腔的环形布局，水路距离型腔壁的距离保持在12-15mm区间，可保证成型过程中型腔各区域温度均匀，将成型周期控制在合理范围内，提升批量生产的效率。顶出机构采用均匀分布的顶针布局，顶针位置设置在安装基板的非外观面，顶出过程中受力均匀，不会在成品表面留下明显的顶针痕迹，保证成品的外观完整性。
