室外地上式消火栓结构设计

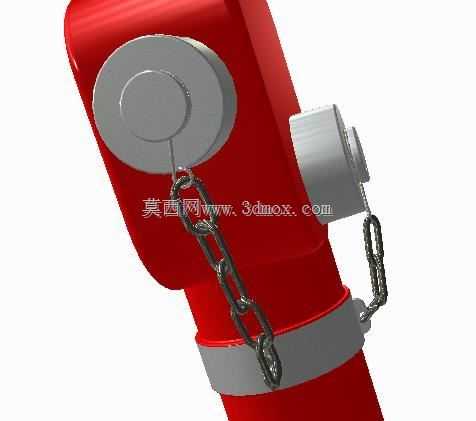

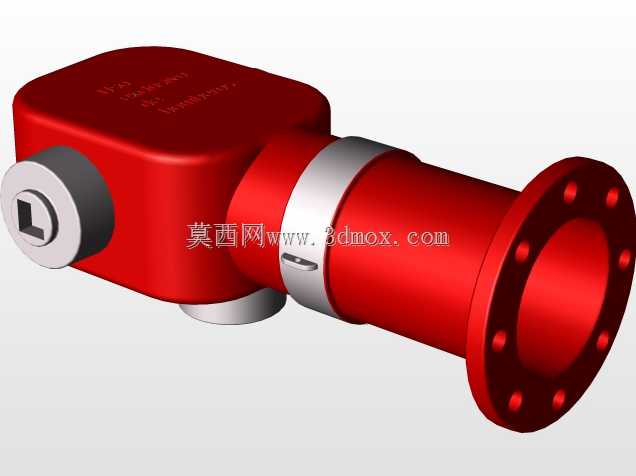

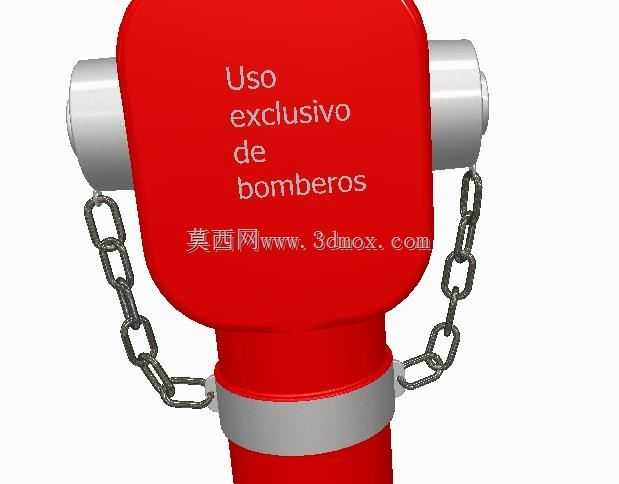

该模型还原的室外地上式消火栓，是城镇市政消防供水体系里的核心取水设施，主要布设在城市道路两侧、厂区主干道旁、居民区公共区域以及大型仓储园区的室外场地，为火灾扑救场景提供稳定的高压消防水源接口。日常状态下设备内部阀瓣处于常闭状态，管网内的压力水被封堵在供水主管内，不会出现渗漏问题，当需要取水作业时，通过顶部的阀杆操作结构旋转启闭件，即可连通地下供水管网与设备侧部的出水口，为消防水带、消防车水罐提供大流量供水。从结构设计逻辑来看，模型完整还原了设备的三段式主体结构：底部为带螺栓孔的圆形法兰安装盘，安装时直接与地下预埋的消防立管法兰对接，法兰盘上的螺栓孔均匀排布，适配通用市政消防管道的安装尺寸，安装完成后设备主体露出地面高度符合常规室外消防设施的布设要求，不会被路面积水淹没，也不会阻碍行人、非机动车辆的正常通行。中部为储水腔体结构，侧部对称设置两个出水口，每个出水口都配有带链条连接的阀盖，避免阀盖在拆卸后丢失，链条的长度经过合理设计，既不会因为过短影响阀盖拆卸操作，也不会因为过长垂落至地面造成剐蹭、缠绕问题。顶部的阀杆操作端设置了防护帽结构，避免日常状态下灰尘、雨水进入阀杆缝隙造成启闭卡涩，阀杆的传动行程经过匹配设计，旋转操作时的圈数符合常规消防操作的习惯，方便消防人员在紧急状态下快速开启设备。在建模过程中，重点还原了各部件的装配关系：法兰盘与主体筒体的焊接位置做了贴合实际的结构处理，侧部出水口与腔体的连通位置做了圆滑过渡，减少水流通过时的阻力损失，阀盖与出水口的密封面做了贴合结构还原，保证装配后可以实现有效密封，避免日常状态下出现漏水、泄压问题。设备的外部涂装采用消防标准红色，辨识度极高，在复杂的室外环境中可以快速被找到，金属部件的结构厚度满足承压要求，能够适配常规市政供水管网的工作压力，在突发火情时可以快速投入使用，为火灾扑救争取宝贵时间。
