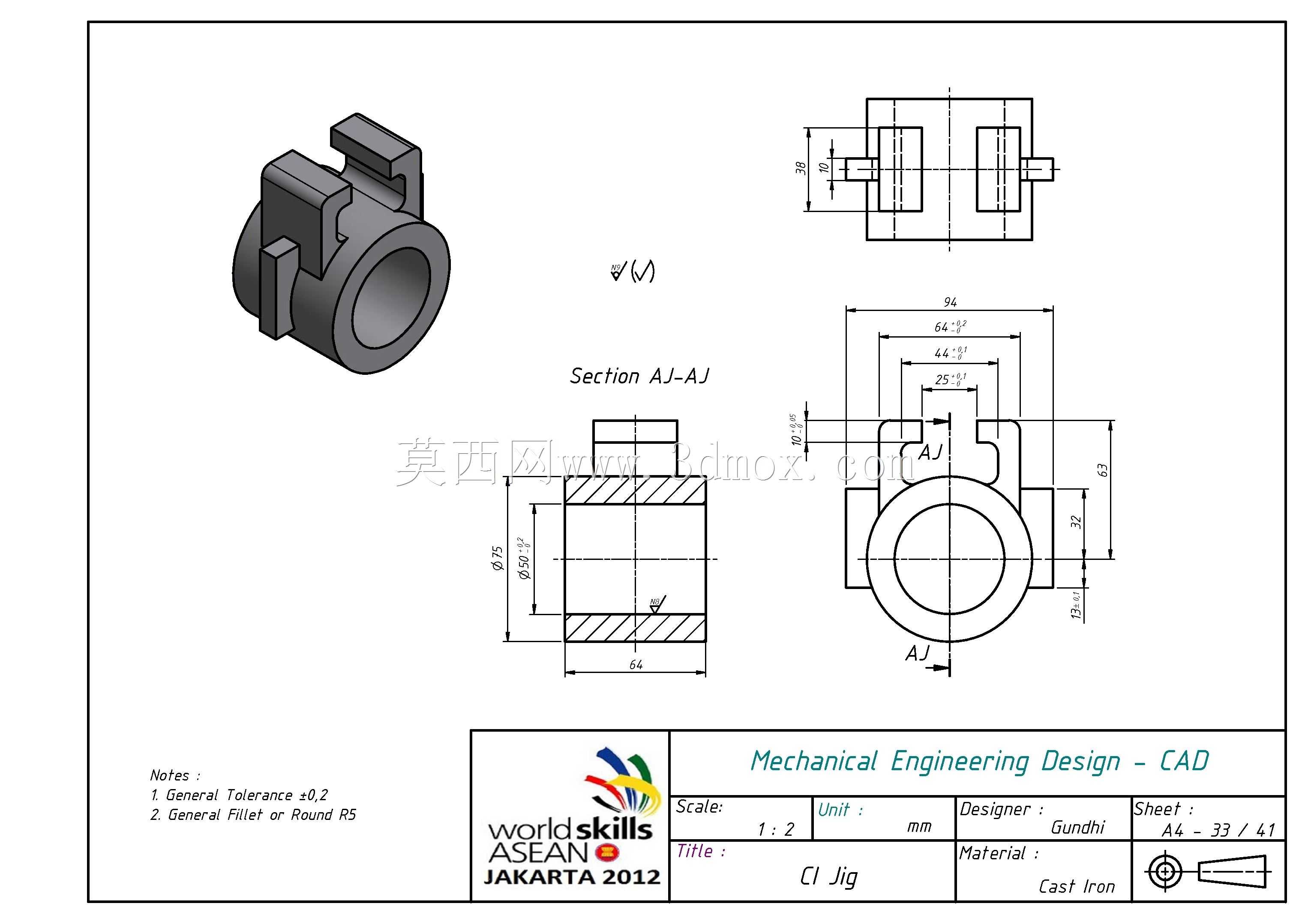

雅加达技能竞赛专用定位夹具结构

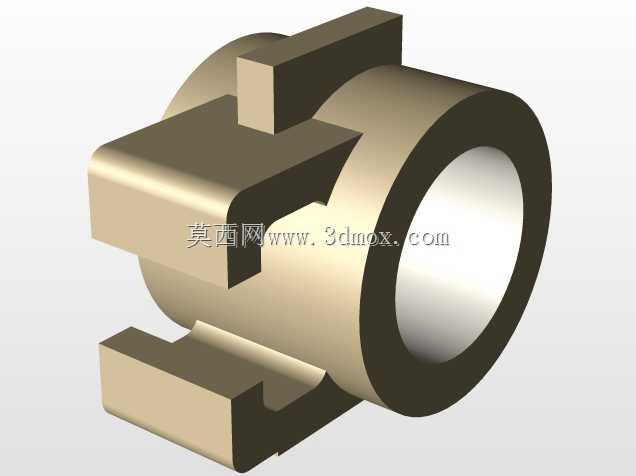

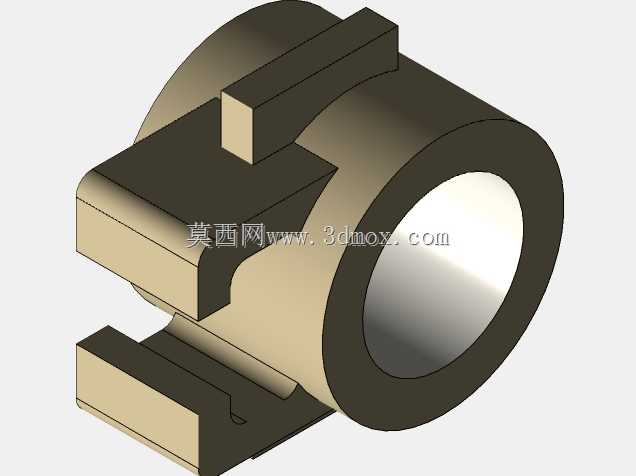

这款定位夹具主要面向精密机加工工序的工件装夹场景，在多工序流转的加工环节中，能够为轴类、套类待加工工件提供稳定的定位基准，避免工件在切削受力时出现位移、偏斜问题，保障加工尺寸的一致性与形位公差精度。从结构设计来看，主体采用中空筒体作为核心承载基体，中空内腔直接作为工件的主定位面，适配圆柱面工件的径向定位需求，筒体端面可作为轴向定位的贴合基准，限制工件的轴向窜动。筒体外侧延伸出的三组凸台结构各有功能指向：顶部两处对称分布的凸台带有卡槽结构，可直接与机床工作台上的定位键配合，实现夹具自身在机床工作台的快速定位，无需反复打表找正，大幅缩短换型装夹的准备时间；侧部单独设置的凸台为夹紧力作用点，可搭配压板或快速夹钳实现夹具的压紧固定，凸台的厚度与高度经过受力校核，能够承受铣削、钻削工序带来的切削冲击力，避免装夹松动。设计过程中优先考虑了装夹操作的便捷性，所有定位面均做了倒角处理，方便工件快速装入内腔，不会出现卡滞刮伤工件表面的问题；各凸台的位置布局避开了常见加工刀具的走刀路径，加工过程中不会出现刀具与夹具的干涉，可兼容立式铣床、钻床等多类通用加工设备的作业空间。从安装边界来看，筒体的外径尺寸适配常规机床工作台的T型槽间距，底部支撑面为整圆平面，放置时接触面积充足，不会出现压痕或局部受力变形的问题；顶部卡槽的宽度与标准定位键尺寸匹配，安装时无需额外加工适配配件，可直接投入生产使用。整体结构没有冗余设计，所有特征均服务于定位与装夹的核心功能，壁厚经过优化，在保证整体刚性的前提下控制了夹具自重，单人即可完成搬运与装夹操作，适合技能竞赛场景下快速完成装夹准备、稳定完成多工序加工的使用需求，也可作为中小批量精密零件加工的通用工装使用，通过更换不同内径的衬套即可适配不同直径的工件，拓展使用范围。
