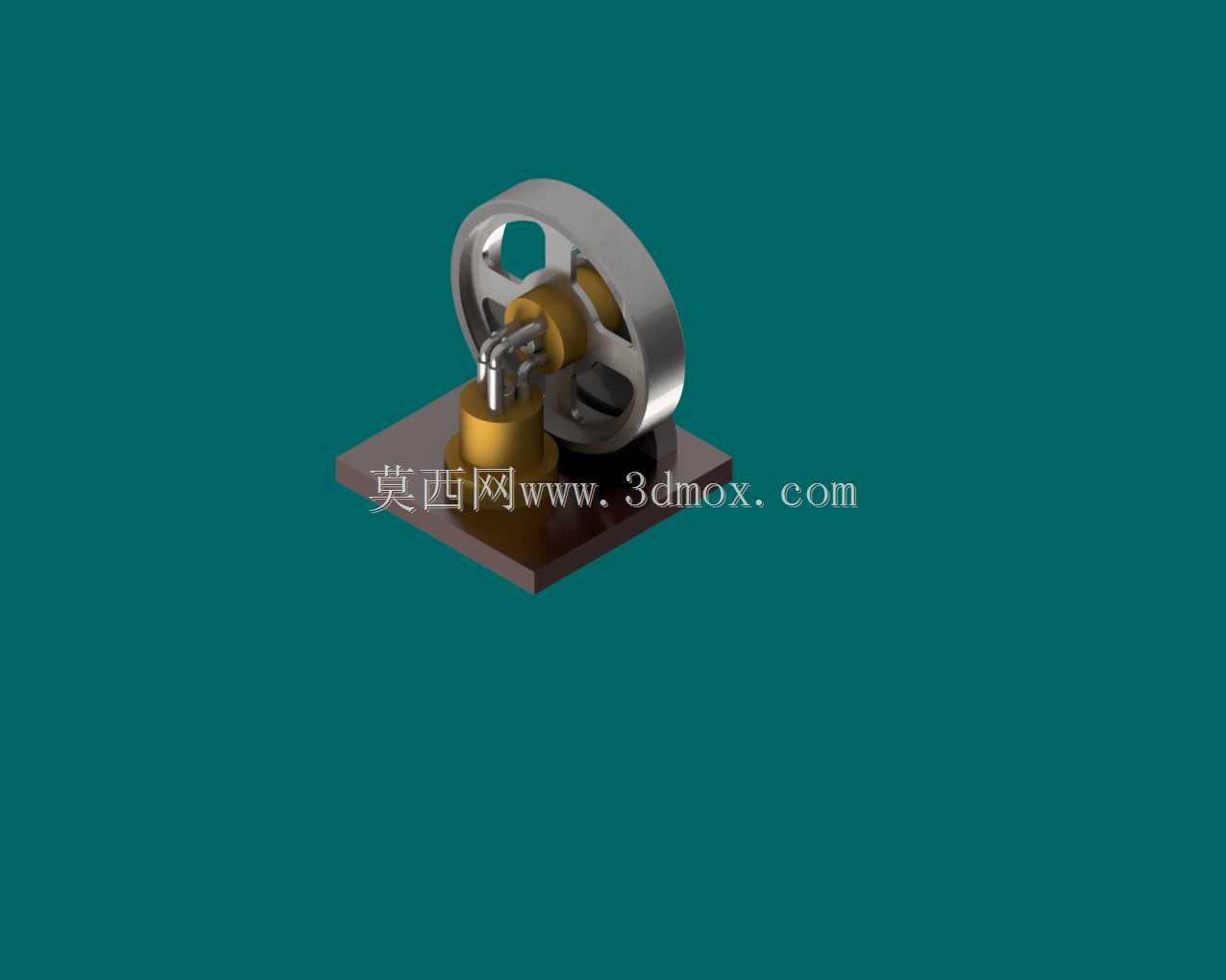

霍布森关节式弯头活塞动力装置

这款动力装置采用霍布森关节作为核心传动结构，区别于常规曲轴连杆式发动机的布局，采用两组呈90°布置的旋转圆形气缸体，气缸可绕中心轴自主旋转，结构特性与转轮气缸有相似之处。每个气缸配套L形活塞，活塞截面为圆形，一端嵌装在对应气缸缸体内，两组缸体同步旋转时仅通过活塞完成动力衔接，动力输出端直接集成在旋转缸体上，无需额外设置复杂的配气联动机构。

从实际应用场景来看，这类结构目前虽未大规模应用在工业量产动力场景中，但凭借独特的运动特性，成为机械爱好者自制动力装置、教学演示动力原理的典型选型，也可作为小型低压气动演示台架、微型蒸汽动力实验装置的核心动力单元，适配低转速、小扭矩的实验类负载驱动需求。

功能特性层面，该装置依靠蒸汽或压缩空气作为动力介质，在活塞上行阶段向对应气缸供给压力介质，活塞下行阶段气缸排气口自动导通完成排气，缸体旋转过程中直接实现配气所需的阀门作用，压力供给与排气回路无需额外设置随动阀组，整体运动部件数量远少于同功率等级的常规活塞发动机，运动惯量更低，运转时的动平衡表现更优。

设计思路上，整体采用对称式布局，两组气缸的旋转轴线共面垂直，活塞与缸体的配合面采用间隙密封设计，无需额外加装活塞环即可满足低压介质的密封要求，底座采用平板式安装结构，安装面预留四个固定孔位，可直接固定在实验台架或安装基板上。整体安装边界紧凑，飞轮与缸体的旋转轮廓无外凸干涉结构，安装时仅需预留飞轮直径1.2倍的旋转安全空间即可，中心输出轴的轴线与安装底座平面平行，可直接通过联轴器连接飞轮或小型负载，适配带轮、齿轮等多种传动连接方式。

结构细节上，霍布森关节的连接副采用耐磨材质配合面，长期运转下的磨损量可控，活塞与缸体的滑动配合段长度经过优化，既保证运动过程中无卡滞，又能减少滑动摩擦损耗，缸体的旋转支撑采用内置滑动轴承，无需额外添加润滑管路即可满足短时间实验运转的需求，整体拆装难度低，便于学习者拆解观察内部运动逻辑，理解无阀配气动力装置的工作原理。
