康明斯共轨发动机EFC燃油执行器结构

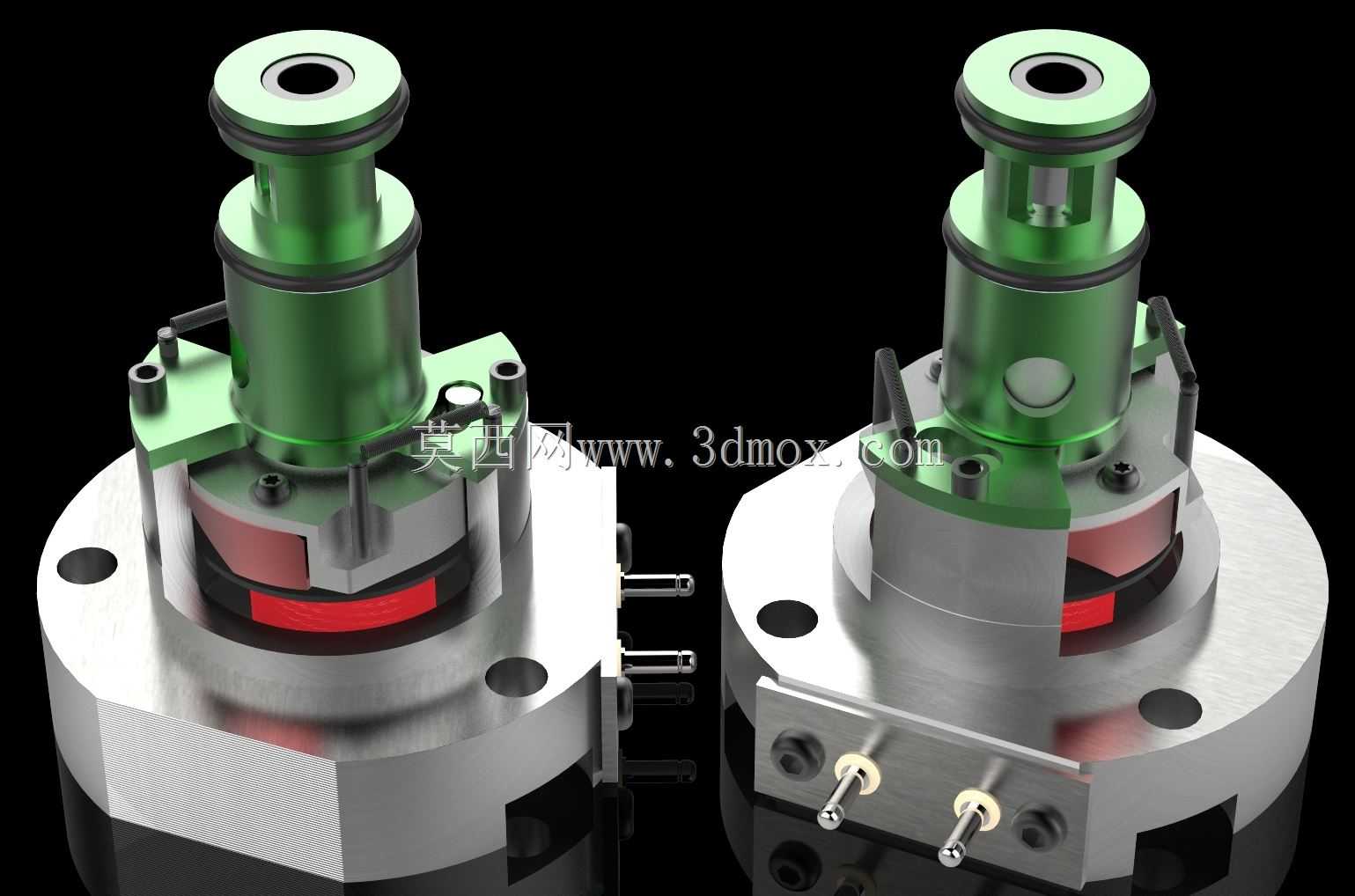

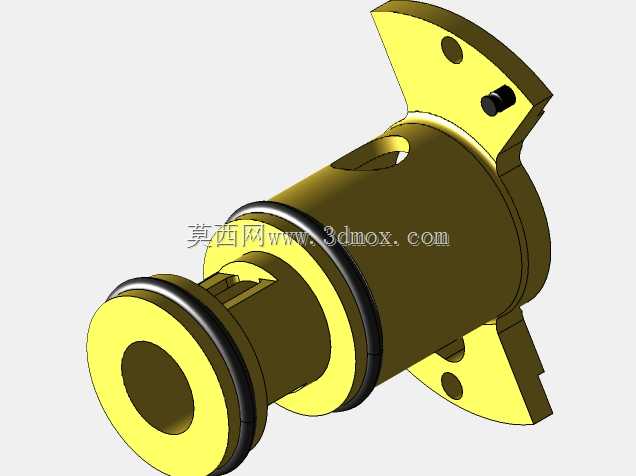

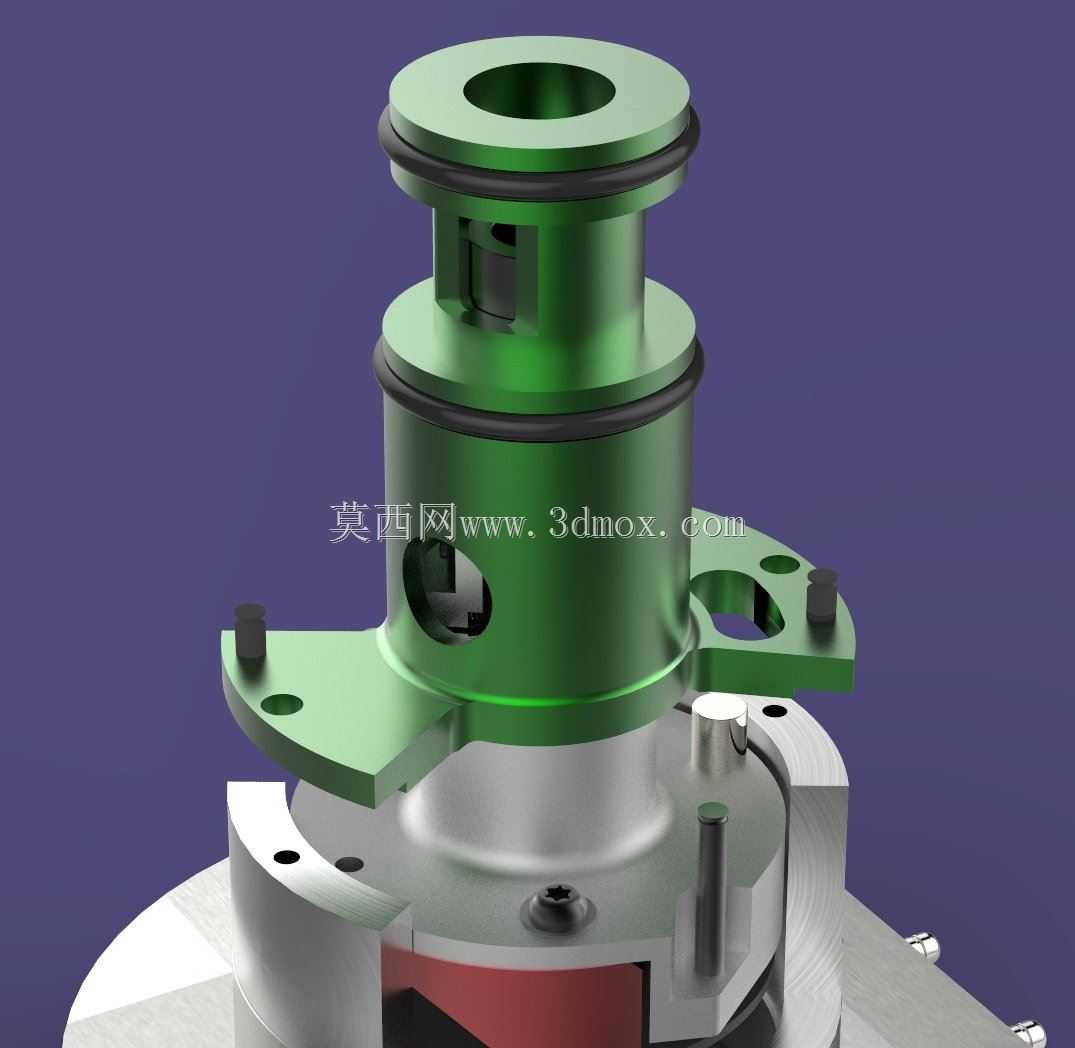

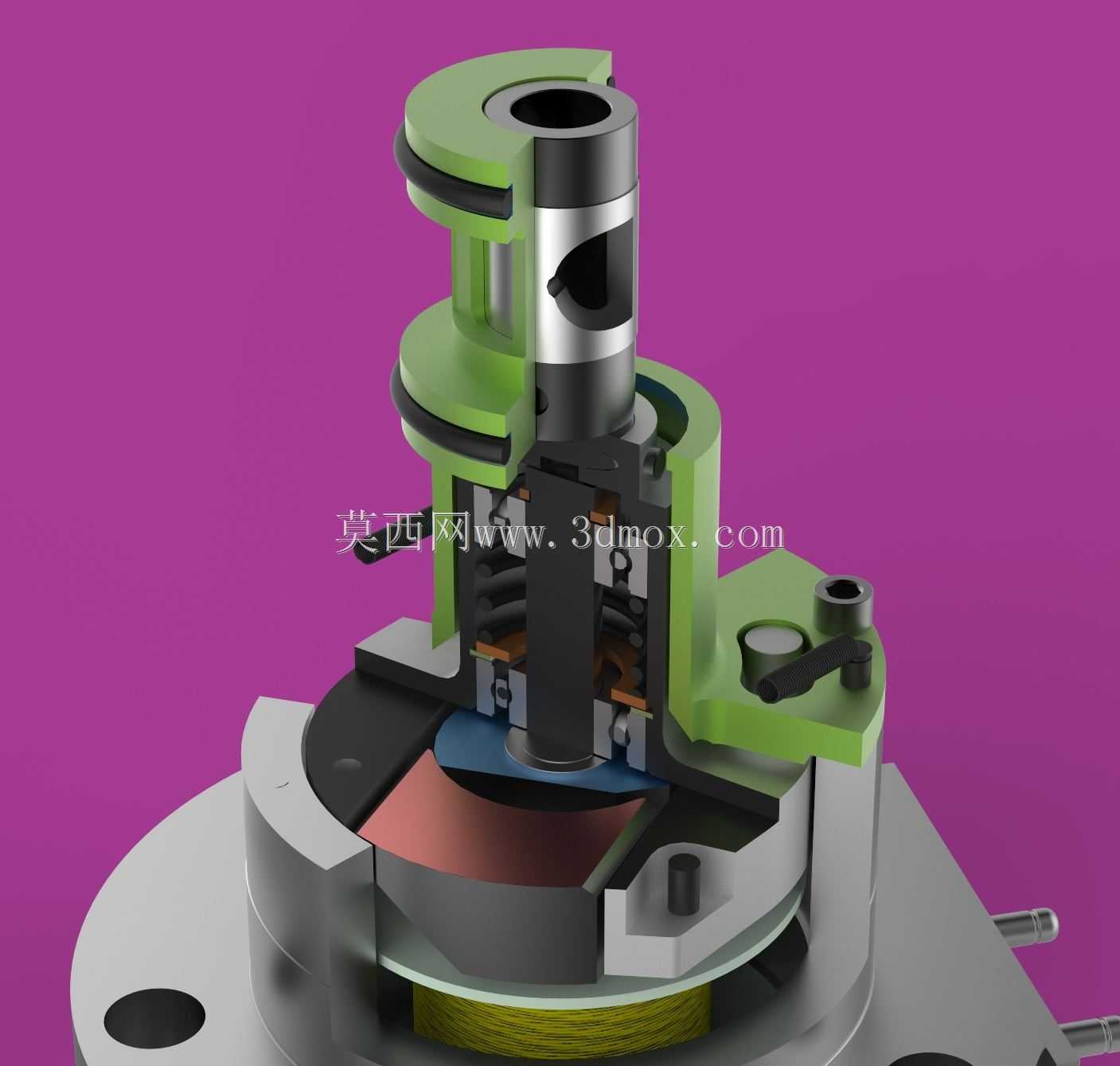

这款执行器的结构设计围绕燃油流量精准调控展开，上部的柱形阀芯段做了多道环槽设计，用来嵌装密封胶圈，避免燃油从阀芯与阀套的配合间隙渗漏，阀芯顶端的中心通孔是燃油进出的流道接口，做了倒角处理，方便外接燃油管路的快速插接装配。下部的法兰安装座采用带切边的圆形结构，圆周上均匀分布四个安装通孔，适配发动机缸体上的对应安装螺柱，切边结构可以在安装时起到定位防转的作用，避免执行器工作过程中受振动影响出现周向转动，导致接线端子拉扯断裂。法兰座侧面伸出的两个电气插针是控制信号的输入端口，插针根部做了绝缘密封处理，防止发动机舱内的油污、水汽渗入电磁线圈内部造成短路。执行器内部集成了电磁驱动模块与阀芯复位结构，当ECU输出控制电流时，电磁线圈产生的磁吸力带动阀芯轴向移动，改变燃油通路的通流截面积，从而调整供给发动机喷油系统的燃油压力与流量，复位弹簧则在电流切断时推动阀芯回到初始位置，切断燃油供给。在实际装车应用中，这类执行器直接安装在康明斯LT、NT、KT系列共轨发动机的燃油分配管端，是发动机燃油控制系统的核心执行部件，直接决定了不同工况下的燃油供给量匹配精度。建模过程中需要重点关注阀芯与阀套的配合公差，两者的间隙控制在0.02mm以内，既要保证阀芯动作顺畅无卡滞，又要避免间隙过大导致燃油内泄影响控制精度；电磁线圈的绕线槽与外壳的配合要做同轴度约束，保证磁路均匀，避免阀芯动作时出现偏磨。安装边界上，执行器上部柱体的外径尺寸要匹配发动机上的安装座孔，插入深度不能超过柱体上最下方一道密封环槽的位置，否则会挤压密封胶圈导致密封失效；下部法兰的安装面要贴合发动机安装基面，拧紧安装螺栓时要采用对角分步拧紧的方式，避免法兰受力不均出现变形，导致阀芯卡滞。日常运维中，这类执行器的常见故障多与燃油清洁度相关，燃油中的杂质卡在阀芯与阀套的配合间隙中，会导致阀芯动作卡滞，进而引发发动机转速波动、怠速不稳、无法降速等问题，建模时也预留了阀芯拆卸的结构空间，方便后期维护时拆解清洗。
